YJJ DC1040CR-701000-E مقياس التحكم في درجة الحرارة PID لمعدات الاحتراق

وصف المنتج:

مقياس حرارة PID لمعدات الاحتراق

الخصائص:

I. تفسير شرائح النموذج الكاملة DC1040CR-701000-E

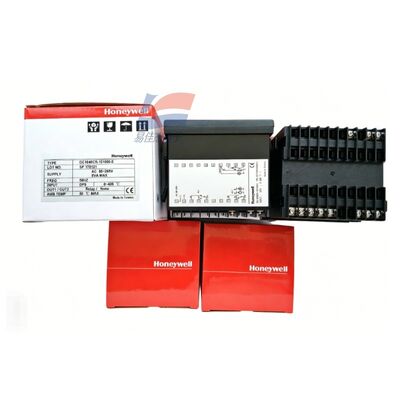

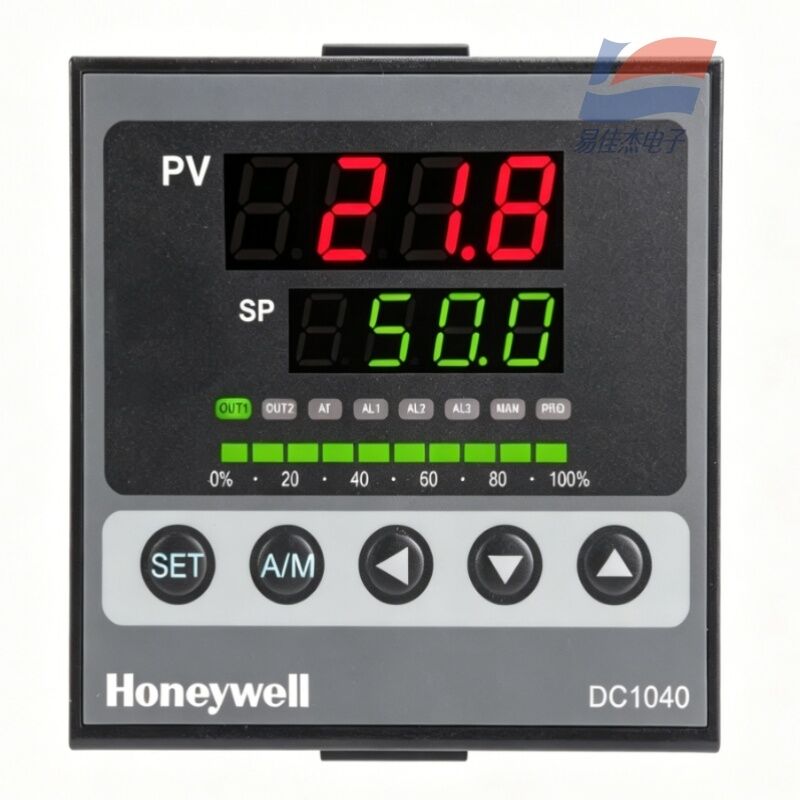

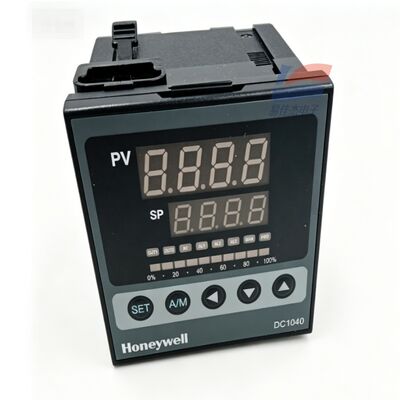

DC1040: حجم اللوحة 96mm × 96mm (1/4 مربع DIN) ، أنابيب رقمية مزدوجة الصف + عرض شعاع الخروج

CR: نوع المدخل = R RTD المقاومة الحرارية المخصصة ، يدعم PT100 / JPT100 / JPT50 ، لا يمكن توصيل العاملات الحرارية مباشرة / إشارة خطية 4-20mA

7: مخرج التحكم الرئيسي OUT1 = مخرج محرك ثلاثية الأرقام للأمام / للخلف (تحكم صمام تنظيم متناسب الكهربائي ، المخرج المزدوج المفتوح / المقرب)

0: خروج التحكم الثاني OUT2 = لا يوجد

1: قناة الإنذار = 1 مخرج إنذار SPDT (AL1)

00: لا يوجد مخرج محول ، لا يوجد إعداد عن بعد خارجي SP

0: لا توجد وظيفة الاتصال RS485 Modbus ، تشغيل محلي للجهاز الواحد فقط

E: واجهة تشغيل القائمة باللغة الإنجليزية

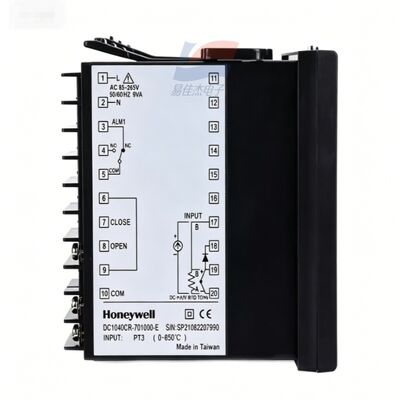

المعلمات الكهربائية للأجهزة الأساسية

1. PT100 مدخل المقاومة الحرارية (معيار CR)

يدعم RTD: PT100، JPt100، JPt50 مقاومة حرارية ثلاثية الأسلاك

نطاق قياس درجة الحرارة: -199.9°C ~ +800.0°C، دقة القياس 0.1°C ± 0.5% من كامل المقياس

الكشف عن انقطاع الخط: إنذار خطأ تلقائي يتم تشغيله بواسطة دائرة مفتوحة للمقاومة الحرارية

فترة أخذ العينات: 250 ثانية / وقت

2خروج تحكم صمام المحرك ثلاثي الاتجاه (خروج 7 ، ميزة الأساسية)

شكل الإخراج: مجموعتين من جهات الاتصال المستقلة (صمام مفتوح / صمام مغلق) ، وتشغيل صمام المحرك الكهربائي النسبي

طاقة الاتصال: 3A / 240VAC الحمل المقاوم

منطق التحكم: PID الخروج التلقائي النبضات تشغيل / إيقاف، حساب تلقائي درجة فتح الصمام، الحرارة الثابتة تنظيم حلقة مغلقة

دعم تخصيص وقت سفر الصمام (0 ~ 1000 ثانية) ، متوافق مع البخار / المياه الساخنة الكهربائية صمامات ثنائية / ثلاثية

دعم التنظيم الذاتي التلقائي AT ، اليدوي / التبديل الآلي غير المضطرب A / M

معايير PID قابلة للتعديل:

النطاق النسبي P: 0 ~ 200٪ ؛ التكامل I: 0 ~ 3600s ؛ مشتقة D: 0 ~ 900s

3رله إنذار واحد القناة AL1

الاتصال: SPDT ذو القطب الواحد المزدوج ، 3A / 240VAC

17 وضعية إنذار مدمجة: الحد الأعلى، الحد الأدنى، إنذار الانحراف، الدائرة المفتوحة للمستشعر، إنذار الاستعداد

يمكن تحديد عتبة الإنذار بشكل مستقل ، تستخدم لإيقاف الحرارة الزائدة ، ربط الإنذار الصوت والضوء

4إمدادات الطاقة والبيئة

إمدادات الطاقة: AC85 ~ 264V عالمية واسعة المدى 50/60Hz ، أقصى 8VA ؛ إمدادات الطاقة DC15 ~ 55VDC الاختيارية

بيئة العمل: 0 ~ 50 °C ، الرطوبة 20 ~ 90٪ RH دون تكثيف

الحماية: لوحة الأمام IP65 ، محطات لوحة الخلفية IP30 ؛ مكافحة EMC الصناعية ، تداخل المحرك

تخزين المعلمات: تخزين EEPROM الدائم بعد فقدان الطاقة ، لا حاجة إلى بطارية احتياطية

5الشاشة والمفاتيح

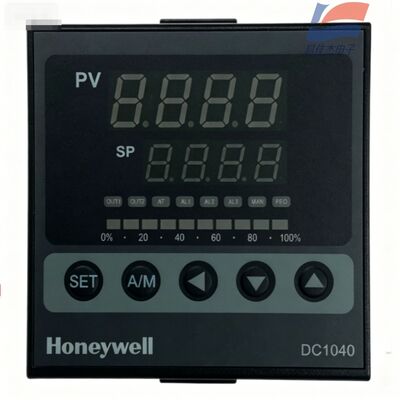

أنابيب رقمية مزدوجة من أربع أرقام: الصف العلوي من درجة حرارة PV الفعلية ، الصف السفلي من درجة حرارة SP المحددة

عمود LED من 10 أقسام: عرض بديهي لنسبة خروج فتح الصمام 0 ~ 100%

مفاتيح اللوحة: إعداد SET ، A / M التبديل اليدوي التلقائي ، مفاتيح ضبط صعودا وهبوطا

أضواء مؤشرات الحالة: التحكم في صمام OUT ، ضبط الذاتي AT ، إنذار AL1 ، وضع MAN اليدوي

6الأبعاد الميكانيكية

لوحة: 96 × 96mm ؛ فتحة الخزانة: 92 × 92mm ؛ عمق عام 95mm
