YJJ DC1040CL-301000-E وحدة تحكم عملية PID للسيطرة الدقيقة على درجة الحرارة الصناعية

وصف المنتج:

YJJ DC1040CL-301000-E وحدة تحكم عملية PID للتحكم الدقيق في درجة الحرارة الصناعية

سمات:

I. شرح كامل لتجزئة النموذج: DC1040CL-301000-E

DC1040: حجم السلسلة 96 مم × 96 مم (لوحة مربعة 1/4 DIN)، أنابيب رقمية مزدوجة الصف + عرض عمود ضوء الإخراج 0~100%

CL: نوع الإدخال = مدخل تناظري خطي خطي، يدعم فقط إشارات الإرسال الصناعية 4 ~ 20 مللي أمبير، 0 ~ 5 فولت، 0 ~ 10 فولت؛ لا يمكن توصيلها مباشرة بالمزدوجات الحرارية / المقاومات الحرارية PT100

3: مخرج التحكم الرئيسي OUT1 = 4 ~ 20mA مخرج PID المستمر للتيار التناظري (لا يوجد تعديل تناسبي للاتصال)

0: مخرج التحكم الثاني OUT2 = لا يوجد مخرج تحكم إضافي

1: قناة الإنذار = 1 إنذار مرحل مزدوج القطب SPDT (AL1)

00: لا يوجد مخرج محول، ولا توجد وظيفة SP للإعداد عن بعد الخارجي

0: لا توجد واجهة اتصال RS485 Modbus-RTU، فقط تشغيل محلي لجهاز واحد، ولا يدعم شبكة PLC عن بعد

E: واجهة قائمة التشغيل باللغة الإنجليزية

ثانيا. معلمات الأداء الكهربائي للأجهزة الأساسية

1. الإدخال التناظري الخطي CL (الميزة الأساسية)

الإشارات المدعومة: 4 ~ 20 مللي أمبير تيار مستمر، 0 ~ 5 فولت تيار مستمر، 0 ~ 10 فولت تيار مستمر إشارات محول الطاقة الصناعية القياسية (متوافقة مع محول الضغط M5256، مقياس الجريان الدوامي VY400، وحدة محول طاقة الأكسجين/الغاز 4-20 مللي أمبير)

دقة القياس: مقياس كامل ±0.5% FS، العلامة العشرية 0.01/0.1/1 قابلة للتعديل

فترة أخذ العينات: 500 مللي ثانية/الوقت

مقاومة المدخلات الحالية: ≥100Ω؛ مقاومة دخل الجهد ≥100kΩ

كشف الانهيار: يؤدي فقدان إشارة الإدخال تلقائيًا إلى تشغيل إنذار خطأ AL1

2. التحكم الرئيسي PID 4 ~ 20mA الناتج الحالي (الرمز 3)

مواصفات الإخراج: 4 ~ 20mA DC، الحد الأقصى لمقاومة الحمل 500Ω، خطي مستمر دون تعديل الاتصال

خوارزمية PID: PID قياسي + تشبع مضاد للتكامل، يدعم الضبط الذاتي التلقائي AT، يدوي/تلقائي بدون إزعاج في تبديل A/M

نطاق قابل للتعديل لمعلمة PID:

النطاق النسبي P: 0~200% (P=0 هو مفتاح التشغيل/الإيقاف للتحكم في موضعين)

لا يتجزأ الأول: 0 ~ 3600 ثانية؛ المشتق د: 0~900 ثانية

لا يحتوي الإخراج على تآكل ميكانيكي، وهو مناسب لظروف التعديل المستمر عالية التردد

3. مرحل إنذار أحادي القناة AL1

مواصفات الاتصال: SPDT أحادي القطب مزدوج الرمي، حمل مقاوم 3A/240VAC

17 وضع إنذار مدمج: الحدود العليا والسفلى للقيمة المطلقة، والانحراف الزائد عن الحد، وكسر الإشارة، والتحذير في وضع الاستعداد، وما إلى ذلك.

إعداد عتبة مستقل، يمكن ربطه بأجهزة إنذار الصوت والضوء، وقطع صمامات الملف اللولبي، ودوائر إيقاف تشغيل المعدات

4. إمدادات الطاقة والمواصفات البيئية

مصدر الطاقة: تيار متردد عام واسع النطاق 85 ~ 264 فولت 50/60 هرتز، الحد الأقصى لاستهلاك الطاقة الإجمالي 8 فولت أمبير؛ اختياري DC15 ~ 50V مصدر طاقة التيار المباشر

درجة حرارة بيئة التشغيل: 0 ~ 50 درجة مئوية؛ التخزين -20~+65 درجة مئوية

الرطوبة: 20~85% رطوبة نسبية، بدون تكثيف

درجة الحماية: اللوحة الأمامية IP65، أطراف الأسلاك الخلفية IP30

التوافق الكهرومغناطيسي: شهادة CE الصناعية EMC، مقاومة للمحرك، تداخل محول التردد

تخزين المعلمات: يؤدي إيقاف تشغيل EEPROM إلى حفظ المعلمات بشكل دائم، دون الحاجة إلى بطارية احتياطية

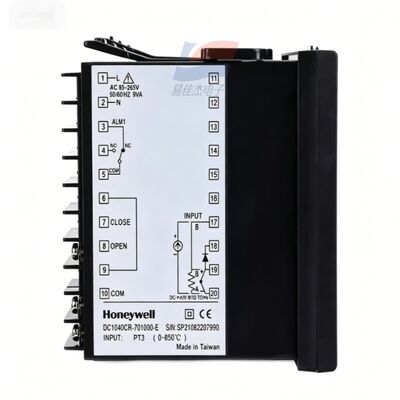

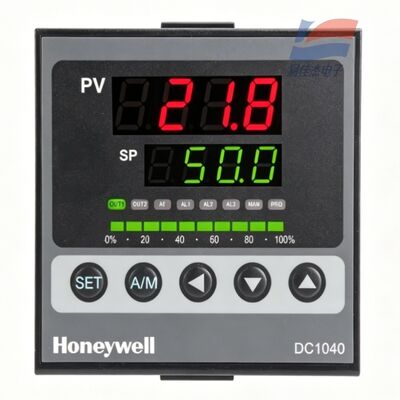

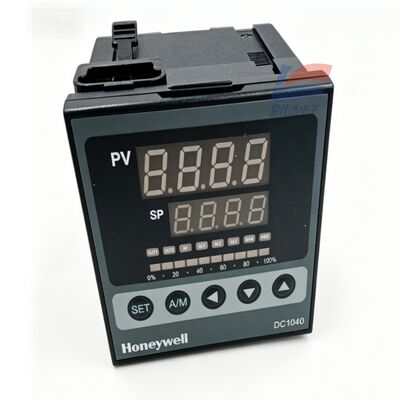

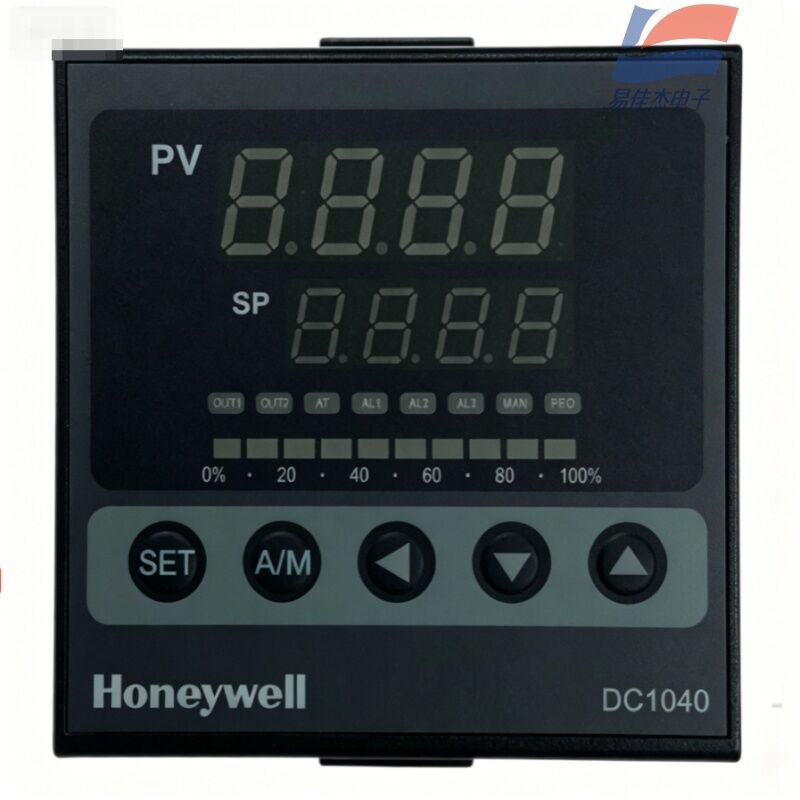

5. عرض ومفاتيح الإنسان والآلة

أنابيب رقمية مزدوجة مكونة من 4 أرقام: قيمة القياس في الوقت الحقيقي للصف العلوي الكهروضوئي، وقيمة إعداد عملية SP للصف السفلي

عمود ضوء LED أخضر مكون من 10 أجزاء: يعرض بشكل حدسي نسبة طاقة خرج PID تتراوح بين 0 إلى 100%

مفاتيح التشغيل: إعداد SET، التبديل اليدوي التلقائي A/M، مفاتيح الزيادة/النقصان لأعلى ولأسفل أضواء مؤشر الحالة: OUT - خرج التحكم الرئيسي، AT - الضبط الذاتي، AL1 - إنذار، MAN - الوضع اليدوي

6. أبعاد التركيب الميكانيكي

مظهر اللوحة: 96 (عرض) × 96 (ارتفاع) ملم

فتحة خزانة التحكم: 92 × 92 ملم

العمق الكلي: 95 ملم

ثالثا. المزايا الأساسية للمنتج

وحدة تحكم متخصصة للإشارات الخطية: لا تقتصر على التحكم في درجة الحرارة، يمكنها إجراء تنظيم PID مغلق للضغط والتدفق والمستوى وتركيز الغاز، متوافقة مع جميع أجهزة الإرسال من نوع الإخراج 4-20 مللي أمبير؛

4-20 مللي أمبير خرج تيار بدون تلامس، مع عمر خدمة أطول بكثير من مخرج اتصال التتابع، متوافق مع الصمامات التناسبية الكهربائية، وتنظيم طاقة الحالة الصلبة SCR، ومراوح التردد المتغير؛

5. أتمتة المعدات الصغيرة المستقلة

يمكن إنجاز عملية حلقة مغلقة كاملة دون استخدام PLC: يقوم جهاز الإرسال بتجميع الإشارات ← حساب PID للأداة ← 4-20 مللي أمبير يقوم بتشغيل المشغل، ويعمل مرحل الإنذار بمثابة قفل أمان.
