تفاصيل المنتج:
|
| اكتشاف الموقف: | ± 70 ميكرومتر (نموذجي) | الحد الأقصى: | ± 150 ميكرومتر |
|---|---|---|---|
| التشبع الضوئي: | 500μA (VR = 5V، تحميل 1kΩ) | المقاومة العازلة بين المحطات: | 7 كيلو أوم (تحيز 0.1 فولت) |
| وقت الشروق: | آر 1μs | سعة الوصلة الطرفية: | 70 ~ 150pF |
| معرف التيار الداكن: | (VR = 5V) | عادي: | 0.5nA، الحد الأقصى 10nA |
| إبراز: | كاشف PSD ثنائي الأبعاد الحساس للموقع,قياس الموقف البصري للديود الضوئي,مستشعر كهروضوئي بالأشعة تحت الحمراء مع ضمان |
||
وصف المنتج:

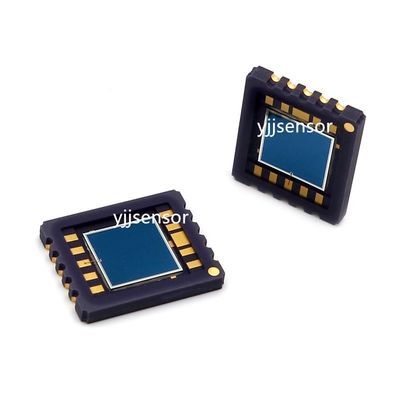

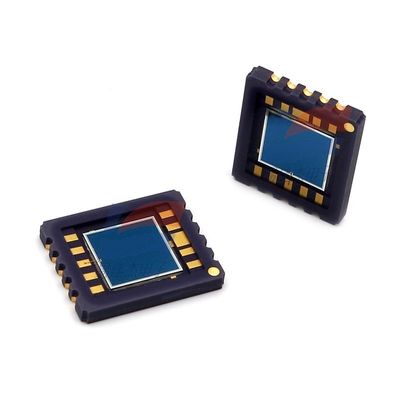

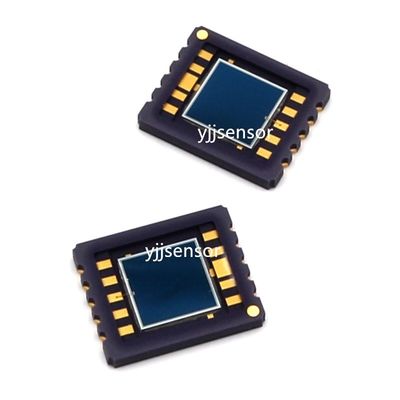

YJJ S5990-01 ثنائي الأبعاد PSD كاشف حساس للموقف لقياس الموضع البصري
سمات:
نوع الجهاز: PSD ثنائي الأبعاد رباعي الجوانب (كاشف حساس للموضع، وهو نوع من الثنائي الضوئي الخاص)
التمييز النموذجي
S5990-01: نموذج التركيب على السطح والدرج؛
S5990-11: نموذج إنتاج مثبت على سطح الشريط اللاصق؛
نفس السلسلة ذات الحجم الكبير: S5991-01 (سطح حساس للضوء 9 × 9 مم)
المبدأ الأساسي
ثنائي السيليكون الكهربائي المنفصل بأربعة جوانب. عندما تقع بقعة الضوء على أي موضع من السطح الحساس للضوء 4×4 مم، فإن المسارات الأربعة للتيار الضوئي الناتج من الأنودات X1/X2/Y1/Y2 تتوافق خطيًا مع إحداثيات بقعة الضوء؛ تحسب الدائرة الخلفية نسبة التيارات الأربعة، ويمكنها حساب إحداثيات X وY الدقيقة ثنائية الأبعاد، دون الحاجة إلى مصفوفة بكسل، والكشف المستمر عن الموضع، وسرعة الاستجابة سريعة للغاية.
ثانيا. المعلمات الأساسية البصرية والكهربائية (Ta = 25°C، ظروف الاختبار القياسية)
1. جدول المعلمات الطيفية البصرية
المعلمات المواصفات النموذجية
منطقة حساسة للضوء فعالة 4 مم × 4 مم
نطاق الاستجابة الطيفية 320 ~ 1100 نانومتر (الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة)
ذروة استجابة الطول الموجي 960nm 960nm (متوافق مع ليزر الأشعة تحت الحمراء 905/960nm)
حساسية استجابة الذروة 0.6 أ/ث
2. جدول أداء الكشف عن الموقف
مؤشرات المعلمات
خطأ اكتشاف الموضع ±70μm (نموذجي)، الحد الأقصى ±150μm
تيار ضوئي تشبع 500μA (VR=5V، تحميل 1kΩ)
المقاومة بين الأقطاب 7 كيلو أوم (تحيز 0.1 فولت)
زيادة زمن الاستجابة tr 1μs (تتبع موضعي عالي السرعة)
سعة الوصلة الطرفية 70 ~ 150pF
معرف التيار الداكن (VR = 5V) نموذجي 0.5nA، الحد الأقصى 10nA (ضوضاء منخفضة، مناسب للضوء الضعيف)
3. الحد من معلمات القطب
الحد الأقصى لجهد التحيز العكسي: 20 فولت (جهد العمل التقليدي الموصى به 5 فولت)
درجة حرارة التشغيل: -20 درجة مئوية ~ +60 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية ~ +80 درجة مئوية

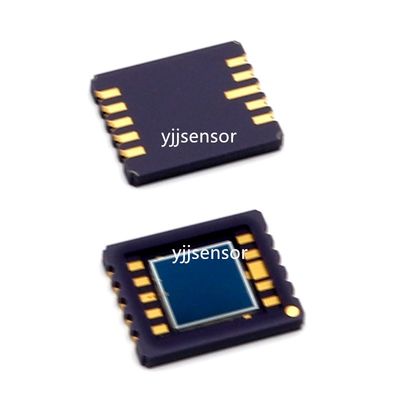

سُمك العبوة: حزمة تثبيت على سطح السيراميك رفيعة للغاية بقطر 1.26 مم، متوافقة مع لحام SMT بإعادة التدفق
مادة النافذة: راتينج السيليكون (نفاذية أفضل للأشعة فوق البنفسجية من الإيبوكسي)
4. تعريفات الدبوس (تركيب سطحي 10Pin)
الأنود X1
قدم فارغة NC
الأنود X2
قدم فارغة NC
الكاثود الكاثود المشترك
قدم فارغة NC
الأنود Y1
قدم فارغة NC
الأنود Y2
قدم فارغة NC
تحديد:
| معرف التيار الداكن | الواقع الافتراضي = 5 فولت |
| تايبيكا | tr 1μs (تتبع موضعي عالي السرعة) |
| الحد الأقصى | ± 150 ميكرومتر |
| كشف الموقف | ± 70 ميكرومتر (نموذجي) |
| الحد الأقصى لجهد التحيز العكسي | 20 فولت |
| نطاق درجة حرارة التشغيل | -20 درجة مئوية إلى +60 درجة مئوية |
