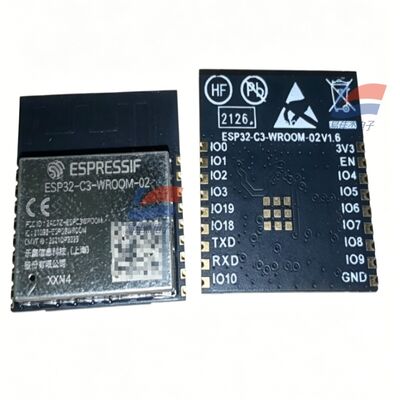

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 وحدة لاسلكية

وصف المنتج:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 وحدة لاسلكية

الخصائص:

معلومات أساسية

الشركة المصنعة: إكسبريسيف (شنغهاي، الصين)

تفسير النموذج

ESP32-C3: شريحة التحكم الرئيسية RISC-V ذات النواة الواحدة المدمجة

WROOM-02: سلسلة وحدات SMD اللاسلكية القياسية

N4: 4MB Quad SPI Flash ، نطاق درجة الحرارة الصناعية -40 °C ~ + 85 °C

الهوائي: الهوائي المدمج في PCB (بدون منفذ U.FL ، يتم تمييزه بالنهاية 02U لنموذج الهوائي الخارجي)

حزمة: وحدة التثبيت السطحي SMD ذات 19 دبوسًا ، حجم 18 × 20 × 3.2 مم

II. معايير الأجهزة الأساسية

1المعالجة والتخزين

وحدة المعالجة المركزية: 32 بت RISC-V واحد النواة، ما يصل إلى 160 ميغا هرتز

ROM: 384KB

SRAM: 400KB (16KB Cache) + 8KB RTC SRAM

فلاش: 4MB (N4 يمثل 4M، N8 هو 8M)

أنظمة إكسبريسيف المدمجة في أوسيلاتور الكريستال عالي الدقة 40 ميغاهرتز

2الاتصالات اللاسلكية (Wi-Fi + BLE مزدوج)

واي فاي 2.4G

المعيار: 802.11 b/g/n، 1T1R

عرض النطاق الترددي: 20MHz/40MHz، السرعة القصوى 150Mbps

القناة: 2412~2484MHz (1~13 قناة)

الوضع: المحطة / SoftAP / وضع مزدوج هجين ، يدعم 4 Wi-Fi افتراضية

قوة الإرسال: 20.5dBm؛ حساسية الاستقبال - 105dBm

وظائف: مجموعة FTM، WMM، تجميع الإطار، تنوع الهوائي

بلوتوث 5.0 BLE

معدل: 125K / 500K / 1M / 2Mbps

دعم: BLE Mesh ، تمديد البث ، مجموعة متعددة البث

هوائيات Wi-Fi/Bluetooth مشتركة، جدولة التعايش المدمجة، لا وجود للتدخل المتبادل

3الموارد الطرفية (15 GPIO)

جميع GPIOs يمكن إعادة برمجة، أجهزة متكاملة الطرفية:

الاتصالات: UART×2، I2C، SPI، صوت I2S، TWAI (CAN2.0) ، USB (الميناء المتسلسل / JTAG تحديد الأخطاء مزدوج الغرض)

التناظرية: 8 قنوات SAR ADC (12 بت) ، جهاز استشعار درجة الحرارة المدمج في الرقاقة

التحكم: LED PWM متعددة الإخراجات، التحكم عن بعد بالأشعة تحت الحمراء، DMA العامة، مراقبة الأجهزة، جهاز ضبط الوقت

3 GPIOs لربط دبوس تكوين بدء التشغيل ، اختيار وضع تشغيل Espressif Systems

4استهلاك الكهرباء والطاقة

فولتاج التغذية: 3.0V ~ 3.6V (معتاد 3.3V)

ذروة تيار النقل: 280 ~ 345mA

تيار استقبال الـ Wi-Fi: 82mA

نوم طاقة منخفضة: RTC النوم العميق عدة مستويات فقط ميكرو أيه ، مناسبة لأجهزة البطارية

درجة حرارة التشغيل: -40 °C ~ + 85 °C (سلسلة N هي الصف الصناعي العادي ؛ H4 هو - 40 ~ 105 °C نموذج درجة حرارة عالية)

مستوى مقاومة الغبار: MSL3، ومتوافق مع إعادة اللحام على السطح

5التغليف الهيكلي

التثبيت السطحي 19 دبوس، غطاء الحماية المعدنية ضد التداخل

الهوائية المدمجة في PCB ، لا حاجة إلى الهوائية الخارجية الإضافية ، تبسط الهيكل العام

III. التمييز السريع بين طرازات السلسلة المماثلة

نطاق درجة حرارة الهوائيات النموذجية

ESP32-C3-WROOM-02-N4 4MB PCB مثبتة على اللوحة -40 ~ 85 °C

ESP32-C3-WROOM-02-N8 8MB PCB مثبتة على اللوحة -40 ~ 85 °C

ESP32-C3-WROOM-02U-N4 4MB الهوائي الخارجي U.FL -40 ~ 85 °C

ESP32-C3-WROOM-02-H4 4MB PCB مثبتة على اللوحة -40 ~ 105 °C (درجة حرارة عالية)

أربعة: المزايا الرئيسية للمنتج

الهندسة المعمارية المفتوحة RISC-V ، لا رسوم ترخيص ARM ، أقل تكلفة وأعلى أداء تكلفة الإنتاج

وحدة واحدة Wi-Fi + BLE ، تدعم ربط Bluetooth ، نقل البيانات اللاسلكية ، الشبكات الشبكة

أجهزة الطرفية الغنية: يمكن توصيل أجهزة الاستشعار والشاشات والمحركات وحافلة CAN ومكبرات الصوت مباشرة

استهلاك طاقة النوم المنخفض للغاية ، مناسبة للأجهزة المحمولة التي تعمل ببطارية الليثيوم

الحجم المدمج، التصميم المحمي، سهولة تمرير الشهادات للأجهزة المنزلية / الكهرومغناطيسية الصناعية

أطر تطوير مفتوحة المصدر الرسمية ESP-IDF و Arduino من LeCang ، عتبة التطوير المنخفضة

الخامسة: سيناريوهات التطبيق الرئيسية

1المنزل الذكي (سيناريو الاستخدام الأقصى)

المقابس الذكية الـ Wi-Fi ، المفاتيح ، أجهزة التحكم في الإضاءة ، محركات الستائر

محطات شبكة استشعار الحرارة والرطوبة / الأشعة تحت الحمراء البشرية / الغاز

الأجهزة الصغيرة الذكية: مرطبات، منظفات، أجهزة توزيع المياه، حمامات القدمين

2الأتمتة الصناعية (متوافقة - نطاق درجة الحرارة واسع 40 ~ 85 °C)

محطة الاستحواذ اللاسلكية الصناعية: تجمع البيانات المتعلقة بالجهد والتيار والرطوبة درجة الحرارة ومستشعر الغاز (مزدوجة مع مستشعرات الغاز SO-E2-960 ، MSA التي استشرتها سابقًا)

البوابة اللاسلكية لقطار CAN ، مراقبة المعدات عن بعد ، 485 إلى وايد فاي وحدة نقل

نقل البيانات اللاسلكية للأدوات، تحميل البيانات اللاسلكية لأدوات التفتيش

3الإلكترونيات الاستهلاكية والأجهزة القابلة للارتداء

سوار Bluetooth/Wi-Fi مزدوج الوضع، أجهزة الكشف عن الصحة، الميزان

مشغلات الصوت اللاسلكية، مكبرات الصوت بلوتوث، أجهزة الصوت I2S

أجهزة التحكم عن بعد، بوابات إعادة الإرسال تحت الحمراء

4. إنترنت الأشياء المجموعة، معدات الأمن

مجمعات طاقة منخفضة تعمل بالبطاريات (رصد البيئة في الميدان، الرطوبة في درجة حرارة المستودع)

التحكم في الوصول اللاسلكي، إنذار الاستشعار البشري، لوحة كاميرات

أجهزة مشتركة (بنوك الطاقة ، لوحة الاتصال بتحديد موقع مشاركة الدراجات)

5التعليم، تطوير DIY

إنترنت الأشياء مجلس تطوير التعليم، مشروعات صانع، منصة تجريبية للتحكم اللاسلكي
