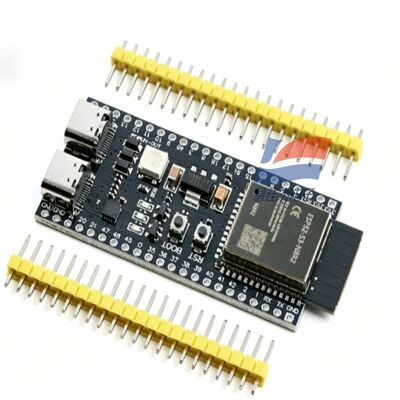

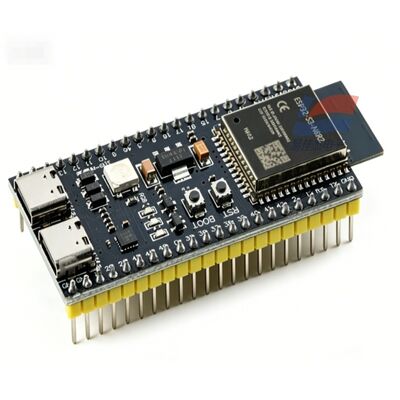

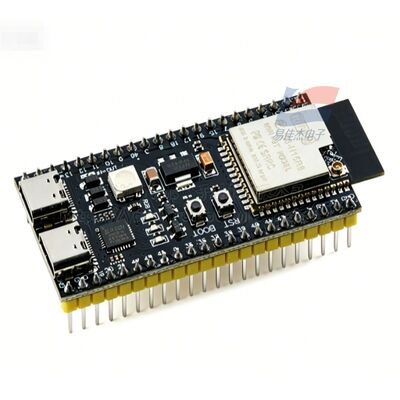

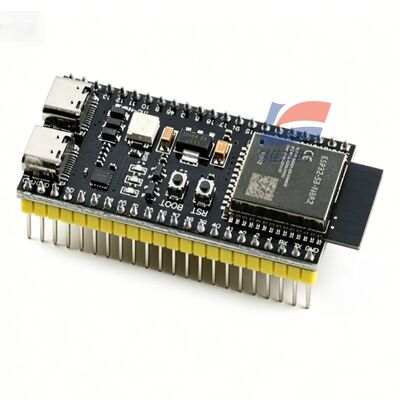

YJJ ESP32-S3-DevKitC-1-N16R8 لوحة تطوير واي فاي + بلوتوث ثنائي النواة MCU/AI جهاز ذكي مخصص

وصف المنتج:

YJJ ESP32-S3-DevKitC-N16R8 لوحة التطوير - ثنائي النواة 32 بت MCU AI جهاز ذكي لاسلكي واي فاي قدرات بلوتوث

سمات:

I. المعلومات الأساسية

تفسير النموذج

ESP32-S3: جيل جديد من شريحة التحكم الرئيسية ثنائية النواة مع تسريع ناقل الذكاء الاصطناعي

DevKitC-1: لوحة تطوير قياسية للأغراض العامة، مع جميع الدبابيس المكشوفة، ومصدر طاقة USB-C للتنزيل

N16: فلاش رباعي SPI سعة 16 ميجابايت (تخزين نموذج البرنامج/الويب/الذكاء الاصطناعي)

R8: ذاكرة PSRAM ثماني بسعة 8 ميجابايت (ذاكرة تخزين مؤقت كبيرة جدًا، ضرورية للكاميرات / الصوت / استدلال الذكاء الاصطناعي)

الوحدة: ESP32-S3-WROOM-1-N16R8، مع هوائي PCB مدمج

ثانيا. معلمات الأجهزة الأساسية

1. معالجة التحكم الرئيسية (مزايا AI Core)

وحدة المعالجة المركزية: Xtensa LX7 ثنائي النواة 32 بت، أقصى سرعة للساعة 240 ميجاهرتز

أجهزة حصرية: مجموعة تعليمات متجهة مدمجة بتقنية الذكاء الاصطناعي (ESP-NN)، تعمل على تسريع الشبكات العصبية وخوارزميات الصوت والصورة بشكل خاص

الذاكرة المدمجة: 512 كيلو بايت SRAM + 384 كيلو بايت ROM + 8 كيلو بايت RTC ذاكرة منخفضة السرعة

وحدة التخزين الخارجية: فلاش 16 ميجابايت + PSRAM ثماني عالي السرعة 8 ميجابايت (ذاكرة متطورة من نفس السلسلة)

استهلاك منخفض للطاقة: نوم عميق 5μA فقط، يدعم وضع الاستعداد طويل الأمد لجهاز البطارية

2. الاتصال اللاسلكي (WiFi + BLE الوضع المزدوج)

2.4 جيجا واي فاي

المعيار: 802.11 b/g/n 1T1R، عرض النطاق الترددي 20/40 ميجا هرتز، الذروة 150 ميجا بت في الثانية

الوضع: STA/AP/مختلط، MQTT، HTTP، ترقية عن بعد OTA، خدمة الويب

بلوتوث 5.0 بليه

المعدل: 125K/500K/1M/2Mbps، يدعم شبكة BLE، وإقران بث البلوتوث، وصوت البلوتوث

تعايش الراديو: جدولة أجهزة WiFi / Bluetooth، تعمل دون تدخل

3. الموارد الطرفية (جميع الدبابيس المكشوفة، متوافقة مع الأجهزة الطرفية للذكاء الاصطناعي)

GPIO: 36 منفذ إدخال/إخراج للأغراض العامة، 33 منفذًا متاحًا، جميعها تدعم إعادة التعيين

واجهات الاتصال: 3 UART، 2 I2C، SPI، I2S audio، TWAI (CAN2.0)، USB OTG

الأجهزة الطرفية التناظرية: 20 12 بت SAR ADC، مستشعر درجة الحرارة على الرقاقة

الوسائط المتعددة: الأجهزة PWM، برنامج تشغيل شاشة LCD، واجهة DVP للكاميرا، جهاز إرسال واستقبال بالأشعة تحت الحمراء

معيار اللوحة: USB-C (مصدر الطاقة + التنزيل + المنفذ التسلسلي)، مصابيح WS2812 RGB قابلة للبرمجة، زر إعادة الضبط / التشغيل

4. الكهربائية والبيئية

مصدر الطاقة: مدخل USB 5 فولت، رقاقة أساسية 3.3 فولت

درجة حرارة التشغيل: -40 درجة مئوية ~ +85 درجة مئوية، تتوافق مع معايير المعدات الصناعية

دعم التطوير: ESP-IDF، وArduino، وMicroPython مفتوح المصدر بالكامل، ومتوافق تمامًا مع البرامج الثابتة للأجهزة الذكية التي تعمل بالذكاء الاصطناعي

ثالثا. القيمة الأساسية للذاكرة الكبيرة جدًا N16R8 (تختلف عن الإصدارات المنخفضة N4/N8 العادية)

فلاش 16 ميجابايت: يمكنه تخزين النماذج الصوتية غير المتصلة بالإنترنت، والموارد الثابتة للويب، والبرامج الثابتة المتعددة، ونظام الملفات الكبير، ويدعم ترقية OTA الكاملة

ذاكرة PSRAM سعة 8 ميجابايت: ذاكرة تخزين مؤقت كبيرة جدًا للصور/الصوت، وتشغيل سلس لصور الكاميرا، وأصوات ميكروفون متعددة، واستدلال TensorFlow Lite AI

لا يمكن لفلاش 4 ميجابايت العادي بدون إصدار PSRAM تشغيل الصوت دون الاتصال بالإنترنت، والتعرف على الوجه، ومشاريع الكاميرا عالية الوضوح، ويجب تكوين الجهاز الذكي AI باستخدام N16R8

رابعا. القدرة الأساسية للذكاء الاصطناعي (الوظيفة الأساسية للجهاز الذكي)

1. التفاعل الصوتي دون اتصال بالإنترنت (ESP-SR Voice Framework) التعرف على كلمات الاستيقاظ المحلية دون اتصال بالإنترنت (لا يلزم الاتصال بالإنترنت)

إلغاء الصدى وإلغاء الصدى، والحد من الضوضاء، والتعرف على الأوامر الصوتية للكلمات الرئيسية

إعلان صوتي صيني / إنجليزي غير متصل بالإنترنت، مع إخراج صوت مكبر الصوت I2S

2. رؤية الآلة المحلية (TFLite Micro)

اتصل بكاميرات OV2640/OV5640، وقم بتشغيل النماذج خفيفة الوزن محليًا:

كشف جسم الإنسان، التعرف على الوجه، تصنيف الأشياء، التعرف على الحركة

ذاكرة تخزين مؤقت PSRAM سعة 8 ميجابايت للحصول على صور عالية الوضوح واستدلال محلي بزمن وصول منخفض، ولا حاجة للتحميل إلى السحابة

3. AI التزامن متعدد المهام

تقسيم العمل ثنائي النواة: نواة واحدة للشبكات اللاسلكية، ونواة واحدة لحسابات الذكاء الاصطناعي المحلية، وتحقيق التفاعل الصوتي + التعرف على الكاميرا + التحكم في جهاز إنترنت الأشياء في نفس الوقت

5. التطبيقات الرئيسية (بما في ذلك الأجهزة الذكية التي تعمل بالذكاء الاصطناعي)

1. جهاز ذكي يعمل بالذكاء الاصطناعي / مساعد صوتي غير متصل بالإنترنت (التركيز الرئيسي)

الاستيقاظ الصوتي دون اتصال بالإنترنت، التحكم الصوتي في الأضواء / المقابس / الأجهزة المنزلية، الإبلاغ عن الأسئلة والأجوبة الصوتية لبيانات درجة الحرارة / الرطوبة / الغاز

روبوت صوتي يعمل بالذكاء الاصطناعي لسطح المكتب، آلة صوتية للتعليم المبكر للأطفال، تحكم مركزي للمنزل الذكي بدون اتصال بالإنترنت

2. معدات الكاميرا البصرية AI

التحكم الذكي في الوصول، التعرف على الوجه، إنذار استشعار جسم الإنسان، التعرف على بضائع المستودعات، مراقبة الحيوانات الأليفة

الفحص البصري للمعدات الصناعية، التحميل اللاسلكي لصور الكشف عن الغاز (أجهزة استشعار الغاز SO-E2-960، MSA 1012121X)

3. محطة إنترنت الأشياء المنزلية الذكية

المفاتيح الذكية، ولوحات التعتيم، وبوابة تجميع درجة الحرارة/الرطوبة/الغاز، ووصلة شبكة بلوتوث كاملة

جهاز تحكم مركزي بشاشة تعمل باللمس، جهاز تحكم عن بعد عالمي بالأشعة تحت الحمراء (التحكم الصوتي لمكيفات الهواء / أجهزة التلفاز)

4. جمع البيانات الصناعية (نطاق واسع لدرجات الحرارة - 40~85 درجة مئوية)

محطة تجميع لاسلكية لمستشعر الغاز، 485/CAN إلى بوابة WiFi، مراقبة الجهاز عن بعد

دمج بيانات أجهزة الاستشعار المتعددة، إنذار غير طبيعي بالذكاء الاصطناعي المحلي (تذكير صوتي للغاز الزائد)

5. المبدعون / التطوير التربوي

مسابقة إنترنت الأشياء الجامعية، تجربة التدريس المرئي الصوتي بالذكاء الاصطناعي، منصة تطوير Python/MicroPython

سيارة صوتية، روبوت للتعرف على الصور، جهاز مراقبة البطارية منخفض الطاقة

6. المعدات الصوتية للوسائط المتعددة

مكبر صوت مزدوج الوضع بتقنية Bluetooth WiFi ومشغل صوت غير متصل بالإنترنت ومحطة تسجيل لتقليل الضوضاء
