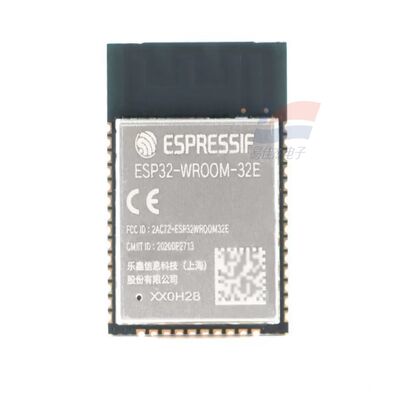

وحدة YJJ ESP32-WROOM-32E مزدوجة النواة WiFi و Bluetooth MCU - وحدة LoT اللاسلكية

وصف المنتج:

YJJ ESP32-WROOM-32E وحدة WiFi وBluetooth MCU ثنائية النواة - وحدة IoT اللاسلكية

سمات:

ESP32: شريحة التحكم الرئيسية LX6 من الجيل الأول

WROOM-32: سلسلة الوحدات اللاسلكية القياسية

E: السيليكون المُحسّن V3 (استبدال 32D القديم، وإصلاح أخطاء الأجهزة، وترقيات الترددات اللاسلكية والأمان)

الهوائي: هوائي PCB مدمج؛ اللاحقة UE = مع مقبس هوائي خارجي U.FL

نسخة الفلاش: N4 (4 ميجا بايت) / N8 (8 ميجا بايت) / N16 (16 ميجا بايت)

إصدار R2 اختياري: ذاكرة PSRAM مدمجة بسعة 2 ميجابايت، مناسبة للتخزين المؤقت للصوت والصورة

ثانيا. معلمات الأجهزة الأساسية

1. التحكم الرئيسي والتخزين

وحدة المعالجة المركزية: Xtensa LX6 ثنائي النواة 32 بت، تردد قابل للتعديل من 80 إلى 240 ميجاهرتز، مجالات طاقة مستقلة ثنائية النواة

وحدة التخزين الداخلية: 448 كيلو بايت روم + 520 كيلو بايت SRAM + 16 كيلو بايت RTC SRAM

فلاش: قياسي 4 ميجابايت، اختياري 8 ميجابايت/16 ميجابايت SPI Flash

طراز R2 المتطور: ذاكرة PSRAM ثماني إضافية سعة 2 ميجابايت (للتخزين المؤقت للصوت والكاميرا)

معالج مساعد ULP ذو طاقة منخفضة للغاية: يجمع بيانات المستشعر بشكل مستقل في وضع السكون، ووضع الاستعداد على مستوى الأمبير الصغير للجهاز بأكمله

2. 2.4G واي فاي + بلوتوث واي فاي مزدوج الوضع

المعيار: 802.11 b/g/n 1T1R، الحد الأقصى 150 ميجابت في الثانية

قنوات التشغيل: 2412 ~ 2484 ميجا هرتز، تدعم STA/AP/مختلط، شبكة WiFi، ترقية عن بعد عبر OTA

تحسين الراديو: ترقية دائرة مطابقة هوائي 32E مقارنة بـ 32D، اتصالات متزامنة أكثر استقرارًا لأجهزة متعددة

بلوتوث 4.2 (BR/EDR + BLE)

يدعم شبكة BLE، وإقران بث البلوتوث، وترميز الصوت SBC، وقفز تردد AFH المضاد للتداخل

يمكن أن تعمل في وقت واحد مع WiFi وBluetooth، ولا يوجد تعارض في جدولة التعايش اللاسلكي للأجهزة

3. الموارد الطرفية (ما يصل إلى 26 GPIO)

يمكن إعادة استخدام جميع مصفوفات GPIO بحرية، من خلال الأجهزة الطرفية المتكاملة:

الاتصالات: 3 UART، I2C، SPI، I2S الصوت، TWAI (CAN2.0)، SDIO

تناظري: 8 12 بت SAR ADC، 2 DAC 8 بت، مستشعر لمس سعوي

التحكم: 16 LED PWM، PWM خاص بالمحرك، جهاز إرسال واستقبال بالأشعة تحت الحمراء، عداد النبض، جهاز مراقبة الأجهزة

يدعم التوسعة الطرفية لبطاقة SD للتخزين بسعة كبيرة

4. الكهرباء والحجم والبيئة

مصدر الطاقة: 3.0 ~ 3.6 فولت (3.3 فولت نموذجي)

الحجم: 18 × 17.5 × 3.2 مم، حامل سطح SMD قياسي 38Pin، غطاء حماية معدني

درجة حرارة التشغيل: الإصدار القياسي - 40 درجة مئوية ~ +85 درجة مئوية؛ نسخة ذات درجة حرارة عالية تصل إلى -40 درجة مئوية ~ +105 درجة مئوية

مستوى مقاومة الرطوبة: MSL3، يدعم الإنتاج الضخم للحام بإعادة التدفق

الشهادات: بلوتوث BQB، تردد الراديو FCC/CE، RoHS

ثالثا. ترقية نقاط 32E مقارنة بالنواة 32D السابقة

ترقية شريحة السيليكون V3: تعمل على إصلاح شذوذ بدء التشغيل البلوري، وتعطل ذاكرة التخزين المؤقت PSRAM، وخلل في قطع اتصال Bluetooth

تعزيز الأمان: يدعم Secure Boot V2، وتشفير أجهزة Flash، وهو مناسب لأجهزة الشبكات التجارية

تحسين الراديو: تداخل أقوى ضد الكهرومغناطيسي، وتحسين كبير في استقرار WiFi للأجهزة ذات العبوات المعدنية

برنامج متوافق تمامًا: تظل تعريفات الدبوس دون تغيير، ويمكن استبدالها مباشرة من دبوس إلى دبوس بـ 32D، ولا حاجة لتعديل ثنائي الفينيل متعدد الكلور

استقرار العرض: تعمل شركة Espressif بشكل رئيسي على الترويج لنموذج الإنتاج الضخم، ويتم إيقاف إنتاج 32D تدريجيًا، وتفضل المشاريع الجديدة طراز 32E

رابعا. تمييز بسيط عن جدول ESP32-S3/ESP32-C3

الاختلافات الرئيسية في المركز الأساسي للنموذج

ESP32-WROOM-32E وحدة IoT العامة ثنائية النواة LX6، لا يوجد تسريع لأجهزة AI، أجهزة طرفية كاملة، نسبة أداء عالية من حيث التكلفة

ESP32-C3-WROOM-02 منخفض التكلفة، الحد الأدنى من إنترنت الأشياء RISC-V أحادي النواة، أصغر حجمًا، مناسب فقط لشبكات الاستشعار البسيطة

ESP32-S3-WROOM-1 AI Voice / Vision ثنائي النواة LX7 متخصص مع تعليمات AI Vector، يدعم كاميرا DVP، PSRAM كبيرة

V. سيناريوهات التطبيق السائدة

1. المنزل الذكي (السيناريو الأكثر شيوعًا)

المقابس الذكية، ومفاتيح الحائط، والتحكم في الإضاءة RGB، ومحركات الستائر، وبوابة استشعار درجة الحرارة/الرطوبة/الإنسان؛ اقتران بلوتوث + جهاز تحكم عن بعد واي فاي، وصلة شبكية كاملة.

2.485/CAN إلى بوابة لاسلكية WiFi، ومراقبة المعدات الصناعية عن بعد

3. أجهزة الصوت والصوت

مكبر صوت مزدوج الوضع بتقنية Bluetooth WiFi ومحطة إعلان صوتي وتعرف بسيط على الصوت ومشغل MP3 ؛ يمكن لإصدار PSRAM تخزين التدفقات الصوتية مؤقتًا.

4. الأتمتة الصناعية

مسجل البيانات الصناعية، وجمع حالة المعدات، ومراقبة درجة الحرارة/الرطوبة/الضغط عبر الإنترنت، والتوسع اللاسلكي PLC، وعقدة جمع إنترنت الأشياء في الدفيئة الزراعية؛ نطاق درجة حرارة واسع -40 ~ 85 درجة مئوية مناسب لورش العمل / الهواء الطلق.

5. الأجهزة الإلكترونية الاستهلاكية وأجهزة التصنيع

سيارة واي فاي يتم التحكم فيها عن بعد، ميزان إلكتروني، كاشف صحي، أجهزة مشتركة (بطارية شحن / خزانة تخزين)، لوحة تعلم تطوير Arduino/ESP-IDF.

6. مراقبة الأمن والطاقة المنخفضة

المراقبة البيئية الخارجية التي تعمل بالبطارية، ومسجل درجة الحرارة/الرطوبة في المستودع، وجهاز التحكم في الوصول، وجهاز إنذار للاستشعار البشري؛ وضع السكون العميق لأشهر من عمر البطارية.
