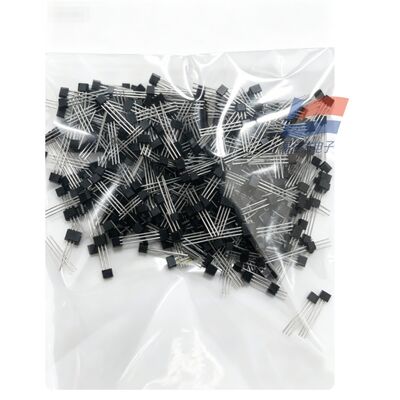

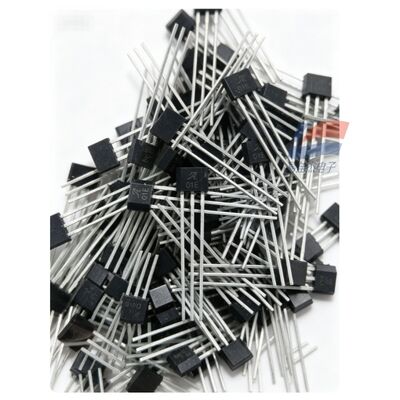

YJJ A1101EUA-T واحد القطب رقمية صالة التبديل مع الحرير شاشة 01E الإلكترونيات السيارات

وصف المنتج:

YJJ A1101EUA-T مفتاح القاعة الرقمي أحادي القطب مع شاشة حريرية 01E إلكترونيات السيارات

سمات:

I. المعلومات الأساسية

اسم الطراز الكامل: A1101EUA-T، الشاشة الحريرية 01E
العبوة: SIP-3 ذو 3 دبابيس من خلال الفتحة (قابس طويل مكافئ TO92)
نوع الجهاز: مفتاح قاعة أحادي القطب مستمر (مخرج رقمي)، يستشعر فقط القطب S (القطب الجنوبي) للمغناطيس
التكامل الداخلي: دائرة تثبيت الجهد، عنصر القاعة، مضخم الإشارة، مشغل شميت، ترانزستور خرج مفتوح NMOS
الشهادات: درجة السيارات AEC-Q100، حماية البيئة RoHS، مقاومة عالية للتداخل ESD/EMC، حماية البطارية العكسية
ثانيا. المعلمات الكهربائية الأساسية (حالة التشغيل القياسية 25 درجة مئوية)
1. جدول الخصائص الكهربائية لإمدادات الطاقة
قيم مواصفات المعلمات
جهد إمداد التشغيل VCC 3.8 فولت ~ 24 فولت تيار مستمر (متوافق مع التحكم الصناعي 5 فولت/12 فولت/24 فولت/مصدر طاقة السيارات)
الحد الأقصى لتحمل الجهد ± 30 فولت (حماية التوصيل العكسي المدمجة والحماية من زيادة التيار)
تيار التشغيل الثابت النموذجي 7.5 مللي أمبير
وقت بدء تشغيل الطاقة ≥ 4 μs، يمكن اكتشاف المجال المغناطيسي فور تشغيله
2. جدول معلمات تحفيز المجال المغناطيسي (الأداء المغناطيسي الأساسي).
المعلمات شرح القيمة النموذجية
نقطة تشغيل العمل BOP (إغلاق القطب S) 175Gs (17.5 mT) يتم سحب الخرج إلى مستوى منخفض ويتم توصيله عندما يكون المجال المغناطيسي ≥ 175Gs
نقطة الإطلاق BRP (مغناطيس بعيد) 45Gs (4.5 mT) ينقطع الخرج ويكون له مقاومة عالية عندما يكون المجال المغناطيسي أقل من 45Gs
نافذة التباطؤ المغناطيسي BHYS 130Gs تمنع اهتزاز المجال المغناطيسي من التشغيل بشكل غير صحيح
قطبية الكشف: قطب واحد، يستجيب فقط للقطب S من القطب N المغناطيسي ولا يوجد لديه استجابة
3. معلمات الإخراج
هيكل الخرج: الصرف المفتوح ذو القناة N (المجمع المفتوح)، يجب أن يستخدم مقاومة سحب علوية
الحد الأقصى لتيار الغرق IOUT: 25 مللي أمبير، يمكنه تشغيل مصابيح LED مباشرة، والمرحلات الصغيرة
انخفاض التشبع (التوصيل عند 20 مللي أمبير): نموذجي 215 مللي فولت، الحد الأقصى 400 مللي فولت
تيار التسرب خارج الحالة: ≥ 10 μA
4. البيئة ودرجة الحرارة
درجة حرارة التشغيل: -40 درجة مئوية ~ +85 درجة مئوية (نطاق درجة حرارة واسع على مستوى السيارة)
درجة حرارة التخزين: -55 درجة مئوية ~ +150 درجة مئوية
مادة العبوة: عبوة بلاستيكية من راتنج الإيبوكسي الأسود، مقاومة للاهتزاز والرطوبة
ثالثا. مزايا المنتج الأساسية
جهد عريض 3.8 ~ 24 فولت، مناسب للأجهزة الاستهلاكية 5 فولت، الصناعية 24 فولت، أنظمة السيارات 12 فولت؛
معايرة التعبئة والتغليف في المصنع تمنع انحراف درجة حرارة إجهاد الحقن، ونقاط الزناد المستقرة عبر نطاق درجة الحرارة؛
الكشف المستمر في الوقت الحقيقي، بدون تأخير في النوم، يستجيب على الفور لحركة المغناطيس؛
حماية متعددة مدمجة: حماية التوصيل العكسي، الجهد الزائد، ESD، EMC قوي ضد تداخل المحرك؛
لا يوجد مكثف خارجي، الدائرة بسيطة للغاية؛
تغليف SIP طويل الدبوس DIP، مناسب للحام اليدوي، وإنتاج المكونات الإضافية؛
الحالة الصلبة بدون اتصالات ميكانيكية، عمر افتراضي يزيد عن مليار مرة، بدون تآكل، بدون شرارة.
رابعا. أغراض التطبيق المحددة
1. إلكترونيات السيارات (السيناريوهات الرئيسية على مستوى السيارات)
كشف موضع المقعد، كشف إغلاق قفل الباب/الباب الخلفي/النافذة؛
مستشعر تروس ناقل الحركة، حد موضع دواسة الوقود/الخانق؛
ممسحة، حد سفر فتحة السقف، مسدس شحن بالطاقة الجديدة، كشف في المكان.
2. معدات الأتمتة الصناعية
مكبس الأسطوانة / الصمام الكهرومغناطيسي في مكانه مفتاح الحد المغناطيسي ؛
حزام النشر، عداد سرعة دوران الأسطوانة، الكشف عن وجود قطع العمل المعدنية؛
باب الخزانة، باب حماية السلامة، إنذار الإغلاق المغناطيسي؛
المروحة، جمع سرعة دوران المحرك الدوار، عد النبض.
3. الأجهزة المنزلية والمنزل الذكي
غطاء باب الغسالة كشف مغناطيسي، كشف مفتاح باب الثلاجة؛
الحث المغناطيسي لتصادم المكنسة الكهربائية، كشف في مكان خزان المياه/صندوق الغبار؛
فلتر تنقية المياه في مكانه، كشف إغلاق غطاء جهاز طهي الأرز؛
قفل باب ذكي، شفط مغناطيسي، استشعار في المكان.
4. الالكترونيات الاستهلاكية، معدات الأجهزة
غطاء قابل للطي لبنك الطاقة، وفتحة حجرة سماعة الرأس التي تعمل بتقنية البلوتوث، وكشف الاستيقاظ؛
الطابعة، وإغلاق غطاء الماسحة الضوئية، وتحديد صندوق المواد الاستهلاكية في مكانه؛
مقياس الجريان، عداد المياه / عداد الغاز عد النبض المغناطيسي؛
حجرة بطارية الأداة المحمولة تحديد الشفط المغناطيسي.
5. الأمن والتخزين
إنذار مغناطيسي للباب، خزانة تخزين، مراقبة حالة الباب الآمن؛
وجود مادة خط التجميع الحث المغناطيسي، والفرز والعد.

تحديد:
