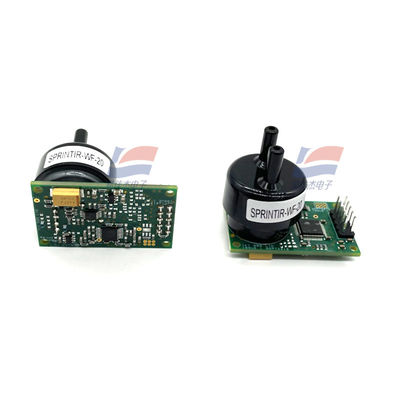

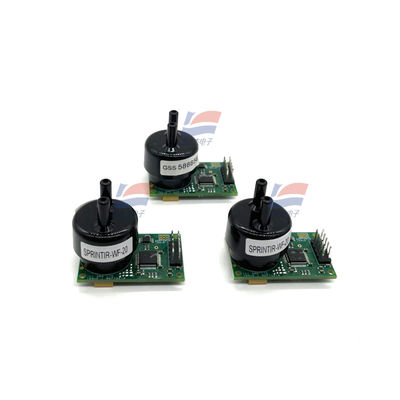

YJJ SprintIR-6S-20 NDIR مستشعر ثاني أكسيد الكربون بالأشعة تحت الحمراء غير المشتتة 0-20% معدات طبية

وصف المنتج:

YJJ SprintIR-6S-20 NDIR مستشعر ثاني أكسيد الكربون بالأشعة تحت الحمراء غير المشتتة 0-20% للمعدات الطبية

سمات:

I. المعلومات الأساسية

الموديل: سبرينتIR-6S-20

العلامة التجارية: GSS (حلول استشعار الغاز في المملكة المتحدة)

الغاز المكتشف: CO₂ (ثاني أكسيد الكربون)

مبدأ الكشف: مصدر LED للحالة الصلبة NDIR (الأشعة تحت الحمراء غير المشتتة)

طريقة أخذ العينات: نوع التدفق (مضخة مسار الغاز لسحب الغاز)

مواصفات النطاق: 0 - 20% ثاني أكسيد الكربون (200000 جزء في المليون) الجدول

المعلمات الفنية للمشروع

نطاق القياس 0 - 20% ثاني أكسيد الكربون

دقة القياس ± (70 جزء في المليون + قراءة 5%)

القرار 10 جزء في المليون

معدل تحديث البيانات 20 هرتز (إخراج 20 مجموعة من البيانات في الثانية)

القراءة الصالحة الأولى < 0.5 ثانية، التسخين المسبق < 30 ثانية

خطأ غير خطي <1% FS

وظائف مدمجة التصفير التلقائي

نطاق الضغط 500 - 2000 ملي بار

معامل الضغط 0.13% قراءة/ ملي بار

عمر الخدمة > 15 سنة

جدول المعلمات الكهربائية

مؤشرات المشروع

جهد مصدر الطاقة 3.25 - 5.5 فولت تيار مستمر، يوصى به 3.3 فولت

متوسط ​​تيار التشغيل <12 مللي أمبير، الذروة 33 مللي أمبير

إجمالي استهلاك الطاقة 35 ميجاوات نموذجي

واجهة الاتصالات TTL UART الإخراج الرقمي التسلسلي

الظروف البيئية

درجة حرارة التشغيل: 0 درجة مئوية ~ +50 درجة مئوية

الرطوبة: 0 - 95% رطوبة نسبية (لا يوجد بخار ماء متكثف)

درجة حرارة التخزين: -30 درجة مئوية ~ +70 درجة مئوية

الأبعاد الميكانيكية

القطر الخارجي للمسبار: Φ23.8 مم، الارتفاع 24 مم

فوهة الهواء: فوهة هواء مزدوجة الأنبوب، متوافقة مع أخذ عينات مضخة خرطوم مرنة

الوزن: مسبار 7.5 جرام، إجمالي مع مجموعة PCB 16 جرام

ثالثا. مزايا المنتج

استجابة فائقة السرعة: أخذ عينات عالية التردد 20 هرتز، يلتقط الأشكال الموجية التنفسية بشكل مثالي، وهو مسبار ثاني أكسيد الكربون الطبي عالي السرعة؛

LED بالأشعة تحت الحمراء بالحالة الصلبة، لا يوجد شيخوخة خيوط، عمر افتراضي يتجاوز بكثير نوع اللمبة التقليدية NDIR؛

غرفة غاز صغيرة جدًا بسعة 2 مل، وحجم ميت صغير، واستبدال سريع لمسار الغاز، ومناسبة لأخذ العينات الالتفافية؛

إخراج UART الرقمي، لا حاجة للتضخيم التناظري، شريحة واحدة تقرأ التركيز مباشرة؛

تجويف بصري مطلي بالذهب، مقاوم لتداخل بخار الماء، واستقرار خط الأساس على المدى الطويل.

رابعا. التطبيقات الرئيسية

1. المعدات الطبية (التطبيق الأساسي)

أجهزة التنفس الصناعي، وآلات التخدير، ومراقبة ثاني أكسيد الكربون (EtCO₂) في المد والجزر؛

أجهزة اختبار وظائف الرئة، وعربات التمثيل الغذائي، ومعدات تمرين القلب والرئتين؛

غرف التنفس للتجربة الحيوانية، وأدوات مراقبة التخدير البيطري.

2. البحث والكشف الفسيولوجي

تحليل الغازات لاختبار اللياقة البدنية لحركة الإنسان؛

تجارب تتبع التركيز السريع لمسار الغاز الديناميكي؛

المراقبة الديناميكية لثاني أكسيد الكربون في الحاضنات البيولوجية.

3. الصناعة وصناعة التعبئة والتغليف

الكشف عن الغاز عبر الإنترنت للتغليف في الغلاف الجوي المعدل (MAP)؛

مراقبة سريعة لتركيز ثاني أكسيد الكربون في غازات إطفاء الحرائق؛

كروماتوغرافيا الغاز، وحدة تحليل مسار الغاز لأداة توزيع الغاز الديناميكي.
