تفاصيل المنتج:
|
| درجة الدقة: | ±0.25% FS | عدم الخطي: | ±0.15% FS |
|---|---|---|---|
| التكرار / التباطؤ: | نطاق درجة الحرارة 0.15% FS | درجة حرارة متوسطة: | -10°C إلى +80°C |
| درجة حرارة التخزين: | -40 إلى + 100 ℃ | استقرار على المدى الطويل: | 0.2% FS سنويا |
| نطاق القياس: | 0 - 3 أمتار من عمود الماء (0 - 30 كيلو باسكال) | إشارة الإخراج: | 4 - 20 مللي أمبير تيار مستمر |
| إبراز: | جهاز إرسال مستوى السائل من نوع الغمر,مستوى مستوى إمدادات المياه,جهاز إرسال الضغط لمرافق الصرف الصحي |
||
وصف المنتج:

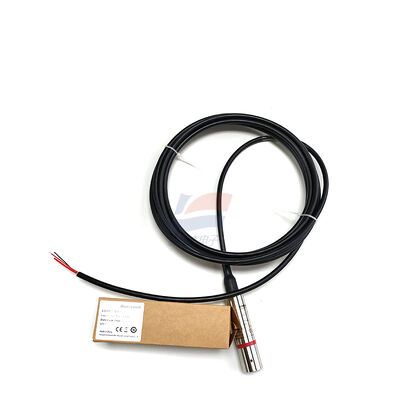

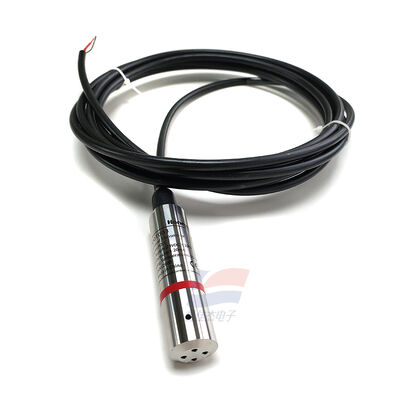

YJJ L8000T003 جهاز نقل مستوى السائل من نوع الغمر 0-3m/ 0-30kPa مرافق الصرف الصحي لتوفير المياه
الخصائص:
تعريف النموذج
L8000T003: سلسلة L8000T ، نطاق قياس مستوى المياه 3 أمتار ، مخرج تيار 4-20mA ، جهاز استشعار مستوى السائل القابل للغوص.
المعلمات التقنية الأساسية
نطاق القياس: 0 - 3 أمتار عمود المياه (0 - 30 kPa)
إشارة الخروج: 4 - 20mA DC (تتوافق مع مستوى السائل 0 - 3 متر)
فولتاج إمدادات الطاقة: 15 - 28VDC (نظام سلكي)
ضغط الإفراط: 1.5 مرة ضغط كامل المقياس
فئة الدقة: ± 0.25% FS
عدم الخطيّة: ±0.15٪ FS
التكرارية / الهستيريس: 0.15٪ FS
نطاق الحرارة
درجة الحرارة المتوسطة: -10°C - +80°C
درجة حرارة التخزين: -40°C - +100°C
الاستقرار على المدى الطويل: 0.2% FS / سنة، والانحراف السنوي صفر نقطة هو الحد الأدنى
درجة الحماية: IP68 ، يمكن استخدامها للغرق لفترة طويلة تحت الماء
القشرة + الحجاب الحاجز: 316 الفولاذ المقاوم للصدأ
مكونات الختم: المطاط النترلي (NBR) ، مناسبة للمياه النظيفة والصرف الصحي الخفيف
تكوين الكابلات: القياسية = النطاق + 2 متر (يأتي هذا النموذج بطول كابل إجمالي 5 أمتار ، ويمكن تمديده للتخصيص)
طريقة الاتصال: نظام سلكي (سلك أسود للطاقة + ، سلك أحمر لإخراج الإشارة)
الشهادة: امتثال CE
مبدأ القياس
الضغط السائل الساكن متناسب مع ارتفاع مستوى السائل.والقلب الضغطية السيليكونية الانتشارية المدمجة تحويل الضغط إلى إشارة الحالية 4-20mA القياسية، والذي يرتبط مباشرة بـ PLC، ومقاييس عرض رقمية، وأنظمة DCS لتحويل ارتفاع مستوى المياه.
IV. التطبيقات الرئيسية
1إمدادات المياه وتصريف المياه (السيناريوهات الرئيسية)
مراقبة مستمرة لمستوى المياه في خزانات المياه، خزانات المرشحات، الخزانات في مصانع المياه
قياس ومراقبة مستوى خزانات التحكم، خزانات الكيمياء الحيوية، آبار التجميع في محطات مياه الصرف الصحي
التحكم التلقائي في بدء وإيقاف آبار المياه الجوفية، خزانات مياه غرفة المضخة
2. بناء HVAC
مراقبة مستويات السوائل في خزانات المياه المركزية لتكييف الهواء، وخزانات المياه التوسعية، وحفر التجميع، والإنذار عن نقص المياه ومنع الإفراط.
3خطوط الأنابيب البلدية
مراقبة مستوى المياه في الأنفاق تحت الأرض، آبار مياه الأمطار، خزانات تخزين الفيضانات، جمع بيانات مستوى المياه لنظم إدارة المياه عن بعد
4خزانات صناعية
قياس مستمر لمستويات السوائل في معدات تنقية المياه، خزانات المياه النقية، خزانات معالجة المياه البيئية،لتحقيق إعادة ملء المياه تلقائيًا وإنذارات الحد العلوي / السفلي للقفل.
5الأنظمة المساعدة
متصلة مباشرة إلى PLC، RTU، مسجلات بلا ورق، مراقبي المستوى لاستكمال جمع مستوى المياه + التحكم التلقائي في المضخة.
المواصفات:
| نطاق القياس | 0 - 3 أمتار عمود المياه (0 - 30 kPa) |
| إشارة الخروج | 4 - 20 mA DC |
| تشغيل الكهرباء | 15 - 28 VDC |
| ضغط الحمل الزائد | 1.5 مرات الضغط الكامل |
| فئة الدقة | ± 0.25% FS |
