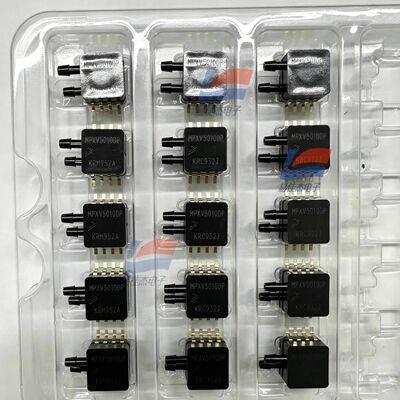

YJJ MPXV5010DP 0-10kPa مستشعر الضغط التفاضلي HVAC والتطبيقات الطبية

وصف المنتج:

YJJ MPXV5010DP 0-10kPa مستشعر الضغط التفاضلي HVAC والتطبيقات الطبية

سمات:

I. المعلمات الأساسية

1. نطاق الضغط

نوع القياس: الضغط التفاضلي (التفاضلي)، المدخل المزدوج P1-P2

النطاق: 0 - 10 كيلو باسكال (0 - 1.45 رطل لكل بوصة مربعة، حوالي 1000 مم عمود الماء)

الحد الأقصى للحمل الزائد: 40 كيلو باسكال

ضغط الكسر: 100 كيلو باسكال

2. الخرج الكهربائي (مضخم، مع تعويض درجة الحرارة)

مصدر الطاقة: 4.75 - 5.25 فولت تيار مستمر (مصدر طاقة قياسي لنظام متحكم دقيق أحادي الشريحة 5 فولت)

جهد الخرج: 0.2 فولت (0 كيلو باسكال) - 4.7 فولت (مقياس كامل 10 كيلو باسكال)، خرج جهد تناظري خطي

الحساسية: 450 مللي فولت/كيلو باسكال

وقت الاستجابة: ≥ 1 مللي ثانية

الدقة: خطأ إجمالي في نطاق درجة الحرارة بالكامل من 0 إلى 85 درجة مئوية ± ±5% FS، معايرة المصنع، دائرة تعويض درجة الحرارة المتكاملة على الرقاقة، لا حاجة لدائرة تكييف خارجية

3. البيئة والهيكل

درجة حرارة التشغيل: -40 درجة مئوية ~ +125 درجة مئوية

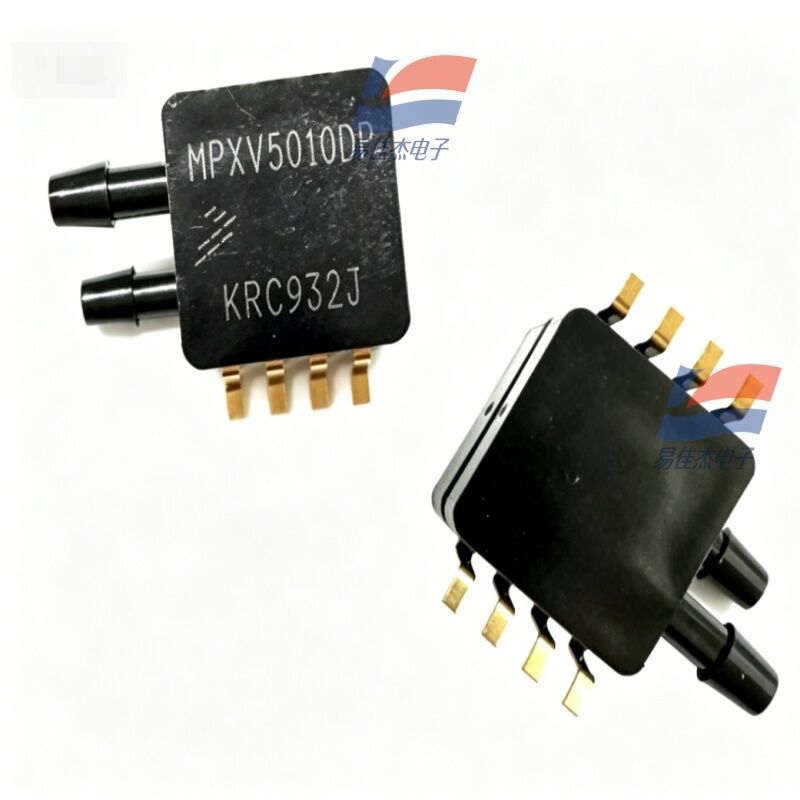

الحزمة: إدخال مباشر SIP-6، فوهة هواء مزدوجة الخطاف (القطر الخارجي φ3.3 مم)، متصلة بأنابيب مطاط السيليكون

متوسط: مناسب فقط للهواء الجاف والنظيف، وغير مناسب للسوائل والغازات المسببة للتآكل

الدبابيس: 1 = VCC 5V؛ 2 = أرض الواقع؛ 3 = مخرج تناظري؛ 4/5/6 = الدبابيس العائمة

ثانيا. تفسير الرسالة النموذجية

MPXV: سلسلة مع تضخيم الإشارة على الرقاقة + تعويض درجة الحرارة

5010: رمز النطاق 0 - 10 كيلو باسكال

DP: الضغط التفاضلي = نوع الضغط التفاضلي ثنائي المنفذ (منفذان للضغط، لقياس فرق الضغط بين نقطتين)

ثالثا. التطبيقات الرئيسية

1. صناعة التهوية HVAC (الأكثر استخدامًا)

قياس فرق الضغط قبل وبعد المراوح، قياس الضغط الساكن للقنوات

مراقبة انسداد الفلتر: زيادة فرق الضغط قبل وبعد الفلتر يشير إلى انسداد الفلتر

التحكم في ضغط الغرف النظيفة، وورش العمل الخالية من الغبار، ومراقبة حجم هواء التهوية

2. المعدات الطبية

قياس فرق ضغط تدفق الهواء في أجهزة التنفس الصناعي وأجهزة التخدير

قياس تدفق الهواء في أدوات اختبار وظائف الرئة

جمع الضغط لأنظمة التحكم في ضغط الهواء في أسرة المستشفيات

3. القياس والتحكم الصناعي

قياس سرعة الرياح باستخدام أنابيب البيتوت (مع الضغط التفاضلي لحساب سرعة الرياح)

قياس تدفق الغاز الصغير (الاختناق + تحويل الضغط التفاضلي إلى معدل التدفق)

مراقبة الضغط السلبي للمراوح ومضخات التفريغ

مراقبة ضغط أجهزة تحليل الغاز

4. الأجهزة والأدوات المنزلية

كشف ضغط مستوى الماء في الغسالات

التحكم في ضغط الحلقة المغلقة لمضخات الهواء الصغيرة

اختبار ضيق الهواء، معدات اختبار الضغط الجزئي
