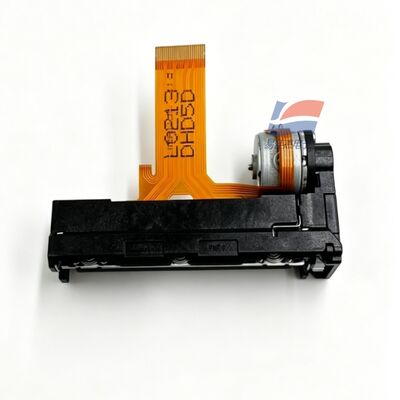

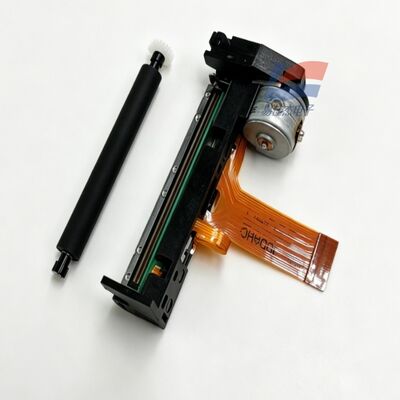

YJJ LTP02-245-13 2 بوصة 58 ملم طابعة حرارية رقيقة للغاية للآلات المحمولة المحمولة

وصف المنتج:

YJJ LTP02-245-13 2 بوصة 58 مم طابعة حرارية فائقة النحافة لآلات نقاط البيع المحمولة

سمات:

I. معلومات النموذج الأساسية

الموديل: LTP02-245-13

النوع: قلب الطابعة الحرارية من النوع الصفي (طراز صغير نحيف للغاية مقاس 2 بوصة)

تمييز اللاحقة: الإصدار 13 لا يحتوي على مفتاح كشف الغطاء المفتوح لعمود ورق الضغط؛ فقط الإصدار القياسي يفتقر إلى مستشعر كهروضوئي لنقص الورق + قياس درجة الحرارة للمقاومة الحرارية لرأس الطباعة ؛ نفس السلسلة LTP01 عبارة عن نموذج سميك بحجم كبير، ويركز LTP02 على الخفة وسهولة الحمل

ثانيا. مواصفات الطباعة الأساسية

طريقة الطباعة: طباعة صف مصفوفة نقطية حرارية

عدد نقاط الصف الواحد: 384 نقطة/صف

الدقة: أفقي 8 نقاط/مم (203 نقطة لكل بوصة)، عمودي 16 نقطة/مم

الملعب: أفقي 0.125 ملم، عمودي 0.0625 ملم

عرض الورق: قياسي 58 مم (متوافق مع الورق الحراري 57.5±0.5 مم)

عرض الطباعة الفعال: 48 مم

سمك الورق: 60 ~ 80μm ورق حراري عادي

الحد الأقصى لسرعة الطباعة: 100 مم/ثانية (نموذج الصناعة عالي السرعة بنفس الحجم)

الحد الأقصى لنقاط التسخين المتزامنة: 45 نقطة (استهلاك أقل للطاقة مقارنة بـ LTP01)

هيكل تغذية الورق: تغذية الورق المستقيمة، آلية تغذية الورق البسيطة، الهيكل المدمج

ثالثا. أجهزة استشعار الكشف المدمجة

قياس درجة حرارة رأس الطباعة: مقاوم حراري NTC مدمج، حماية من الحرارة الزائدة

كشف نقص الورق: مستشعر كهروضوئي عاكس

اكتشاف الغطاء المفتوح لعمود الورق: لا يوجد (الاختلاف الأساسي في الإصدار 13)

رابعا. معلمات مصدر الطاقة الكهربائية (مصدر طاقة مزدوج مستقل)

1. نطاق الجهد

التدفئة/جهد محرك المحرك Vp: 5.5 ~ 9.5 فولت تيار مستمر

جهد التحكم المنطقي Vdd: 3.0 ~ 3.6 فولت تيار مستمر (3.3 فولت نموذجي)

2. الذروة الحالية

ذروة تيار رأس الطباعة: 2.64 أمبير (9.5 فولت، تسخين متزامن 45 نقطة)

الحد الأقصى للتيار للمحرك السائر: 0.6A

تيار الاستعداد المنطقي: ≥100mA

3. المقاومة الحرارية لرأس الطباعة: 162~198Ω (نموذجي 180Ω@25°C)

4. الأسلاك: 30Pin FPC الأسلاك المرنة

V. العمر الافتراضي وظروف التشغيل البيئية مدة الخدمة

عمر نبض التسخين: ≥ 1 مليار مرة

عمر تآكل مسار الورق: ≥ 50 كم (الورق الحراري القياسي للمصنع الأصلي)

بيئة التشغيل: -10 درجة مئوية ~ +50 درجة مئوية، 20% ~ 85% رطوبة نسبية (بدون تكثيف)

بيئة التخزين: -20 درجة مئوية ~ +60 درجة مئوية، بدون تكثيف

سادسا. الأبعاد المادية والوزن

الأبعاد الكلية (باستثناء نتوءات المحرك/الأسلاك): 67.3 × 18.1 × 30.0 ملم

الوزن الصافي للجهاز بأكمله: 28 جرام تقريبًا (حوالي 40% أخف من LTP01-245، فائق النحافة وخفيف الوزن)

سابعا. مقارنة المزايا الأساسية LTP01-245-C1

سمك 18.1 ملم فقط، حجم أقل بشكل كبير، مناسب للأجهزة المحمولة المحمولة

الوزن الإجمالي 28 جرام، خفيف الوزن، الخيار المفضل للمعدات التي تعمل بالبطارية

عدد نقاط الاتصال المتزامنة 45 نقطة، تيار ذروة أقل، تكلفة تصميم طاقة أقل

أعلى سرعة طباعة 100 مم / ثانية، أسرع من 75 مم / ثانية من LTP01

العيوب: هيكل داخلي مدمج، غير مناسب للطباعة الصناعية المستمرة طويلة الأمد باستخدام لفات كبيرة من الورق

ثامنا. الأجهزة القابلة للتطبيق

أجهزة نقاط البيع المحمولة، والمحللات الطبية، والمسجلات المحمولة، وأجهزة الكشف المحمولة، ومحطات تذاكر المركبات، والمحطات المالية المحمولة الصغيرة، ومعدات التجميع الصناعية المحمولة
