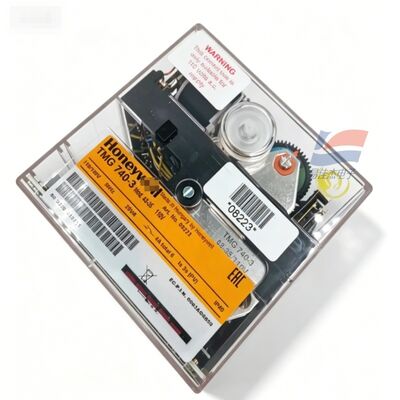

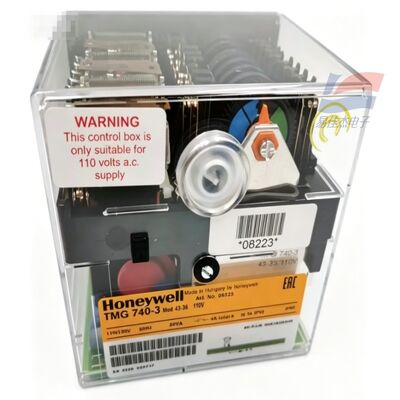

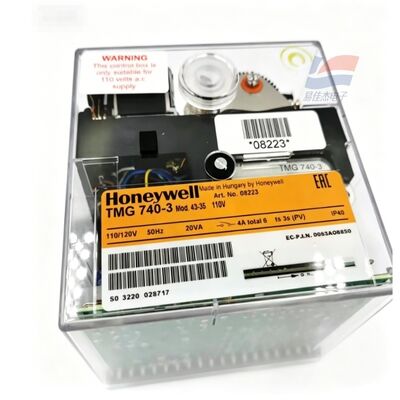

YJJ TMG740-3 TMG 740-3 وحدة تحكم الاحتراق الساطونية وحدة تحكم برنامج الإشعال لحامق الوقود

وصف المنتج:

YJJ TMG 740-3 مراقب الاحتراق الساتروني مراقب برنامج الإشعال لمحترق الوقود

الخصائص:

المعلومات الأساسية الأصلية للمصنع

TMG740-3 هو عبارة عن جهاز تحكم ذو إستخدام مزدوج للنفط والغاز مع صندوق تحكم قابل للبرمجة للسلامة.يشار إليها عادة باسم وحدة تحكم الاحتراق / وحدة تحكم برنامج الإشعال في الصناعة.

تقسيم النموذج الكامل وتصنيفه

شكل النموذج الكامل: TMG 740-3 Mod.XX-XX ، حيث يمثل Mod معايير التوقيت. التفاصيل التجارية الرئيسية الثلاث هي:

مود.32-32 رقم الطلب: 08211U

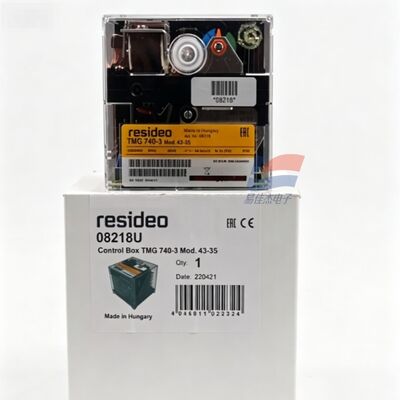

Mod.43-35 رقم الطلب: 08218U (في المخزون المتاح في السوق حتى الحد الأقصى)

Mod.13-53 رقم الطلب: 08223U

تحديد موقع المنتج

مناسبة للطاقة المتوسطة الكبيرة النار أحادية المرحلة / مرحلتين ، النسبية تنظيم غاز / الوقود آلات الاحتراق مزدوجة الوقود ، الهواء الساخن المباشر ؛ نوع منفخة القسرية ،تتوافق مع المعايير الأوروبية لسلامة الاحتراق EN298.

وصف الوضع

II. المعلمات الكهربائية الأساسية والمعايير التقنية للتوقيت

1مواصفات إمدادات الطاقة

الجهد العامل: AC220 ~ 240V (-15% ~ + 10%) ، 50Hz (متوافق مع 40 ~ 60Hz)

استهلاك الطاقة الإجمالي: حوالي 15VA

فيوز: 10A سريعة / 6A بطيئة

الحد الأقصى لتيار الخروج من محطة واحدة: 4A ، إجمالي طاقة الخروج للآلة: 6A

مستوى الحماية: IP44، درجة حرارة بيئة التثبيت: -20°C ~ +60°C

الوزن الإجمالي للجهاز (بما في ذلك القاعدة): 1100 غرام

2جدول التوافق في الكشف عن اللهب (المشترك لثلاثة أنواع من أجهزة الكشف)

طريقة الكشف حساسية الزناد الحد الأعلى لمسافة الأسلاك

مسبار الأيونات التأين 1.6μA الأسلاك العادية 50m / الأسلاك المحمية 100m

أنبوب ضوئي فوق البنفسجي فوق البنفسجي 70μA الأسلاك العادية 100m / الأسلاك المحمية 200m

مسبار لامع تحت الحمراء 5μA (الحد الأدنى لضوء 2 LED) نفس المسبار الأيوني

3تسلسل المعايرة (Mod. 43-35 النموذج الرئيسي)

وقت النفخ المسبق: 43 ثانية (تهوية قسرية مع ضغط الهواء مفتوح بالكامل)

وقت الإشعال المسبق: ثلاث ثوان ثابتة

فترة الكشف عن أمان صمام السلامة: 5s (نوافذ التشغيل الآمنة، وقت الإيقاف يغلق الجهاز في حالة الفشل)

القفل الخطأ: فقدان اللهب، ضغط الهواء غير كافية، فشل مسبار الأشعة فوق البنفسجية جميع قفل تلقائي، تحتاج إلى إعادة تعيين يدويا

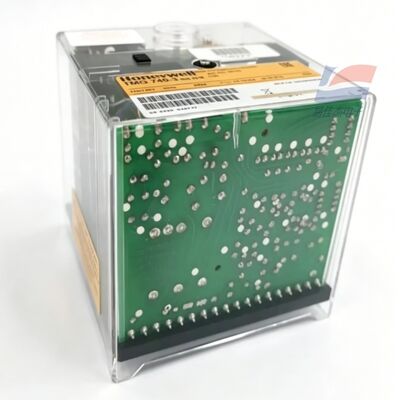

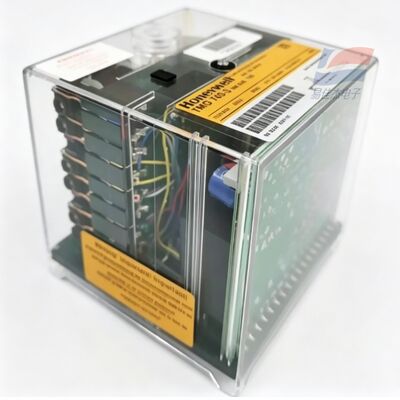

4هيكل الأجهزة

غلاف شفاف مضاد للتهب، كتلة نهاية قاعدة قابلة للشحن

آلية توقيت محرك كام متزامن داخلي، 16 مفاتيح كام، المحول، مؤشر LED حالة العيب (5 مستويات عرض كثافة اللهب)

لوحة الأمامية مع زر إعادة التعيين + ضوء مؤشر إنذار خطأ ، يمكن تكوين القفزات السفلية لمفتاح ضغط الهواء ، منطق مراقبة الإشعال

III. سيناريوهات المعدات المطبقة

حارقات غاز / وقود صناعية عالية الطاقة، غلايات، مولدات بخار

أفران الهواء الساخن لتجفيف الطلاء، سخانات الهواء ذات الطاقة المباشرة

معدات التدفئة الصناعية ذات المرحلتين / التنظيم النسبي ، معدات معالجة حرارة الفرن

وحدات احتراق غاز مزدوج الوقود
