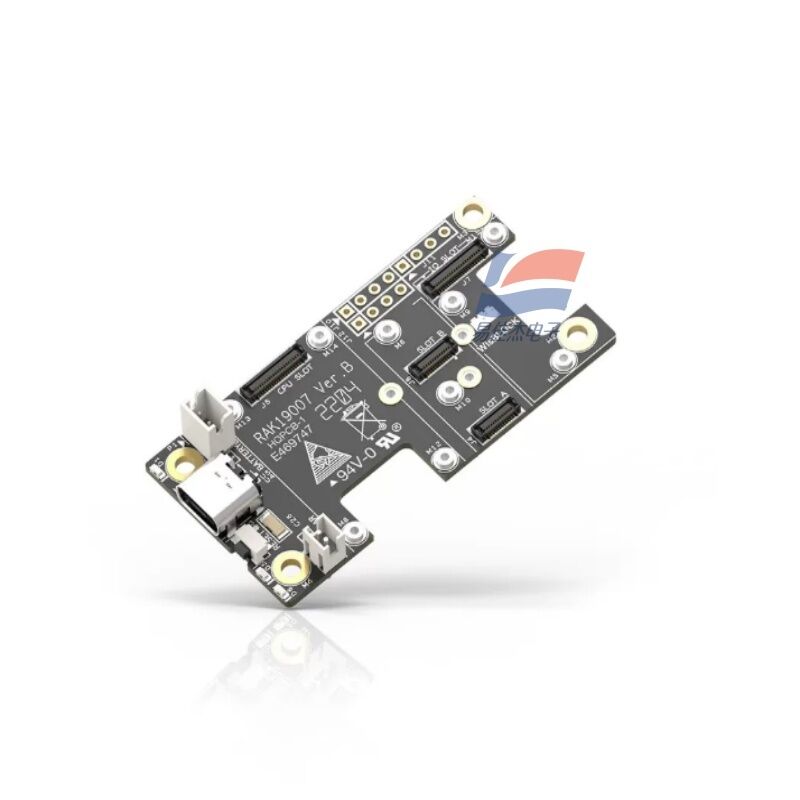

YJJ RAK19007 WisBlock Base Board الجيل الثاني - لوحة التقييم لوحة تطوير الوحدة الأساسية

وصف المنتج:

YJJ RAK19007 WisBlock Base Board الجيل الثاني - لوحة التقييم لوحة تطوير الوحدة الأساسية

سمات:

I. نظرة عامة أساسية
RAK19007 هو الجيل الثاني من مجلس التقييم العالمي / مجلس تطوير القاعدة RAK WisBlock، ليحل محل RAK5005-O القديم. إنها الناقل لحل IoT المعياري LoRaWAN بالكامل، والذي يستخدم لاستضافة وحدة التحكم الأساسية WisBlock، وأجهزة الاستشعار المختلفة، وتحديد المواقع GNSS، ووحدات توسيع IO، وتوفير إمدادات الطاقة، والشحن، والمنفذ التسلسلي، وقدرات توسيع الناقل. إنها قاعدة قياسية للتطوير السريع للنماذج الأولية والعقد الخارجية منخفضة الطاقة. راك وايرلي... .
ثانيا. معلمات الأجهزة الأساسية
1. الحجم المادي والهيكل
الحجم: 60 مم × 30 مم، ثنائي الفينيل متعدد الكلور صغير الحجم للغاية
التثبيت: 4 فتحات تثبيت لولبية M2.5، يمكن تركيبها مباشرة في العلبة

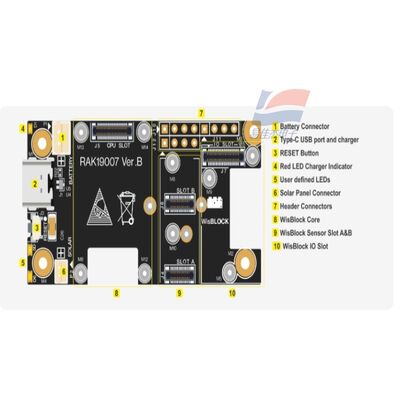

تخطيط الفتحة:
فتحة CORE (40Pin): مسار واحد، تثبيت وحدة WisBlock الأساسية (مثل RAK4631، RAK11200، RAK3172 إلخ. LoRa core)
فتحات الاستشعار A/B/C: 3 مسارات، تدعم وحدات الاستشعار الصغيرة القياسية 10 مم (درجة الحرارة والرطوبة والغاز والكهروضوئية والتسارع وما إلى ذلك)
الفتحة D (فتحة كبيرة الحجم): مسار واحد، متوافق مع الوحدة الكبيرة مقاس 23 مم (وحدة تحديد المواقع GNSS RAK12500، الوحدة الخلوية 4G/NB-IoT)
تحسين الجيل الثاني: وحدة GNSS المدرجة في الفتحة D لا تشغل مواقع أجهزة الاستشعار الأخرى، مما يحل مشكلة الصراع في الفضاء في الجيل الأول. راك وايرلي...
طريقة التثبيت: يمكن تركيب الوحدة على الجزء العلوي والسفلي من لوحة القاعدة في أي اتجاه
2. نظام إمداد الطاقة (الميزة الأساسية)
مدخلات متعددة لإمدادات الطاقة
USB-C 5V: تنزيل البرنامج، وتصحيح أخطاء المنفذ التسلسلي، وشحن بطارية الليثيوم
لوحة الخفافيش: مصدر طاقة بطارية ليثيوم بوليمر واحدة 3.7 فولت
لوحة الطاقة الشمسية: مدخل لوحة شمسية 5 فولت، شحن ذاتي خارج الشبكة
رقاقة إدارة شحن بطارية الليثيوم المدمجة، تتوقف تلقائيًا عن الشحن عند اكتمالها
مخرجان للطاقة 3.3 فولت:
VDD: مصدر طاقة ثابت، يزود الطاقة بشكل مستمر للتحكم الرئيسي
3V3_S: يمكن تعطيل البرنامج (يتم التحكم فيه بواسطة دبوس IO2)، ويوفر الطاقة إلى 4 فتحات مستشعر بشكل مستقل، ويقطع الأجهزة الطرفية لتقليل استهلاك الطاقة بشكل كبير أثناء النوم
الحد الأقصى للإخراج 750 مللي أمبير لتنظيم الجهد 3.3 فولت، مما يلبي متطلبات التشغيل المتزامن لأجهزة استشعار متعددة
استهلاك منخفض للغاية للطاقة الساكنة أثناء النوم، مناسب لعقد المراقبة طويلة المدى باستخدام البطاريات في البرية
3. موارد الواجهة
USB من النوع C: حرق البرامج الثابتة، وسجل المنفذ التسلسلي، والشحن الكل في واحد
دبوس التوسيع الخارجي (2.54 مم): يؤدي إلى زر تنزيل BOOT، وGPIO المتعددة، وأجهزة I2C، وأجهزة UART، ويمكن توصيلها خارجيًا بأجهزة خارجية (مفتاح LTH-1550-01 الكهروضوئي، والتتابع، والشاشة)
الأزرار المثبتة على اللوحة: زر إعادة الضبط، وزر التمهيد BOOT
الحافلة: حافلة I2C/SPI/UART موحدة داخل لوحة القاعدة، جميع الفتحات تتواصل تلقائيًا مع بعضها البعض، دون الحاجة إلى الأسلاك اليدوية
4. المواصفات البيئية
درجة حرارة التشغيل: -40 درجة مئوية ~ +85 درجة مئوية، درجة حرارة واسعة من الدرجة الصناعية
بيئة التطوير المتوافقة: Arduino IDE، وPlatformIO، وRUI3، وESP-IDF/nRF SDK
معيار حماية البيئة: بنفايات
ثالثا. الوظيفة الأساسية والاستخدام
1. التقييم السريع لنموذج إنترنت الأشياء LoRaWAN (الغرض الرئيسي)
مدمج مع WisBlock Core (RAK4631/RAK3172) لبناء عقد مراقبة واسعة النطاق منخفضة الطاقة بسرعة، لا حاجة لتصميم مصدر الطاقة والشحن ولوحة محول المستشعر والتوصيل والتشغيل:
المراقبة البيئية: درجة الحرارة والرطوبة وضغط الهواء وثاني أكسيد الكربون ومجموعة مستشعرات الغاز
موقع الأصول: فتحة D تُدخل وحدة GNSS، وتُستخدم كجهاز تعقب خارجي
المجموعة الصناعية: التبديل الكهروضوئي، والاهتزاز، وبوابة الإبلاغ عن بيانات مستشعر مستوى السائل
