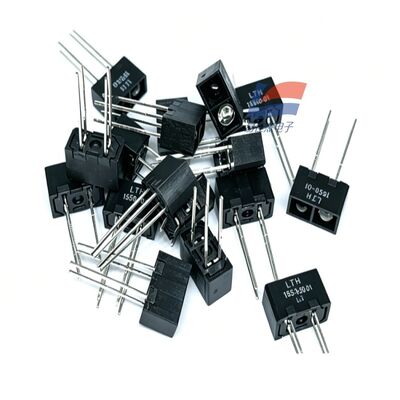

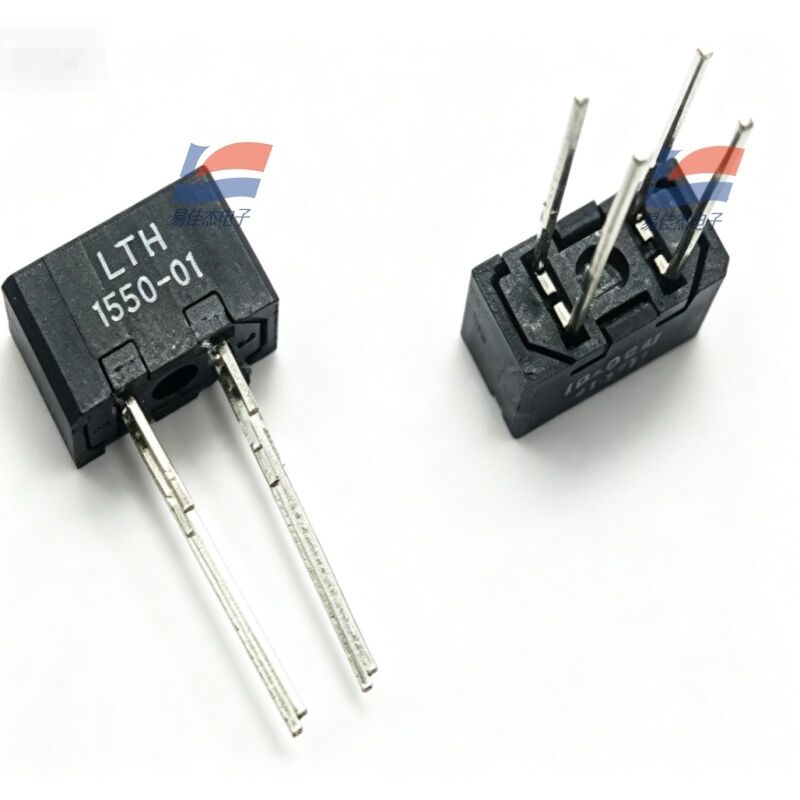

YJJ LTH-1550-01 جهاز استشعار ضوئي محول ضوئي عاكس محول ضوئي

وصف المنتج:

YJJ LTH-1550-01 جهاز استشعار كهربائي ضوئي - مفتاح كهربائي ضوئي - مفتاح كهربائي ضوئي عاكس - يستخدم في المعدات الآلية

الخصائص:

معلومات المنتج الأساسية
العلامة التجارية: LITEON (مصنع تايوان الأصلي)
النموذج: LTH-1550-01
النوع: جهاز استشعار ضوئي كهربائي عاكس (مقاطع ضوئي كهربائي عاكس)
حزمة: DIP4 سطح جبل 4 دبوس، معدل 2.54mm مسافة
مسافة الاستشعار القياسية: 3.81 ملم (مدى الكشف الأمثل)
شهادة: متوافقة مع معايير RoHS البيئية، مناسبة للأجهزة الإلكترونية الصناعية / الاستهلاكية
مبدأ الهيكل الداخلي
متكامل من مكونين في وحدة واحدة:
940nm ضوئية تحت الحمراء
NPN Phototransistor (استقبال الضوء الأشعة تحت الحمراء المنعكس)
يتم ترتيب نوافذ الإصدار والاستقبال في نفس الاتجاه وجانبًا إلى جنب. عندما يدخل جسم نطاق الكشف 3.81 ملم ، يتم انعكاس ضوء الأشعة تحت الحمراء إلى الأنبوب المستقبل ،الترانزستور يقود، تتغير المستوى، لتحقيق الكشف عن الوجود دون اتصال. القشرة السوداء تأتي مع بنية الظل، مقاومة التدخلات الضوئية المحيطة.
المعلمات الكهربائية الأساسية
القيم القياسية المقيدة
الجدول
مواصفات المعلمات
التيار الأمامي للضوء إذا كان أقصاه 60mA
الجهد العكسي للضوء LED Vr 5V
ضوء LED إلى الأمام Vf 1.2V نموذجي
محرك التقاط الصور الكهربائية الحالي Ic 20mA
فولتاج جهاز التجميع-المصدر Vceo 30V
درجة حرارة التشغيل -25°C ~ +85°C
درجة حرارة التخزين -55°C ~ +110°C
الخصائص الكهربائية
نسبة نقل التيار الحالي CTR: 50% ~ 600%
سرعة استجابة سريعة، مناسبة لعد عالية السرعة، اكتشاف الموقع
NPN Collector Open-Loop Output ، يمكن أن تكون مقترنة مباشرة مع جهاز التحكم الأصغر ذو شريحة واحدة IO
IV. تعريف 4-Pin (الحروف المطبوعة من أسفل ، الدبابيس من اليسار إلى اليمين)
الدبوس 1: الـ LED Anode (LED+)
الدبوس 2: الكاثود LED (LED- / GND)
الدبوس الثالث: مصدّر المرور الضوئي (E، GND المشترك)
الدبوس الرابع: مجمع الترانزستور الضوئي (C، مخرج الإشارة)
مخطط الأسلاك البسيط (ESP32 / Single-Chip Microcontroller General)
LED + متصل بـ 220Ω المقاوم الحد من التيار إلى 3.3V / 5V ؛ LED - متصل بـ GND
الترانزستور الضوئي E متصل بـ GND ؛ الجمع C متصل بـ IO مع 10K Resistor Pull-Up
عندما يقترب كائن، IO الخروج مستوى منخفضة؛ لا يوجد كائن هو مستوى مرتفع
V. المزايا الأساسية للمنتج
معايرة مصنعة متكاملة ، لا حاجة إلى تعديل يدوي لمسار الضوء ، plug-and-play
لا توجد اتصالات ميكانيكية، فترة الحياة تتجاوز بكثير الميكروات الميكانيكية
الحجم المدمج ، التثبيت السطحي على PCB ، مناسب للتثبيت الداخلي في الأجهزة الصغيرة
غلاف الظل الأسود، لا يؤدي في الإضاءة الداخلية، الضوء الطبيعي الضعيف
تشغيل في نطاق درجة حرارة واسع، متوافق مع المعدات الصناعية ومعدات المكتب والأجهزة الصغيرة
السيناريوهات التقليدية للتطبيق
معدات المكتب: الكشف عن الورق، و العد من الورق، و الكشف عن تجميد الورق في الطابعات / آلة النسخ
معدات التشغيل الآلي: الكشف عن الوجود والغياب، الكشف عن وضع الحد من خطوط التجميع الصغيرة
الأجهزة الذكية: الكشف عن أبواب صناديق التخزين ، الكشف عن فتح أغطية صناديق القمامة ، الكشف عن مستوى السائل البسيط
المعدات المالية: أجهزة الصراف الآلي، أجهزة تسجيل النقد، إدراك العملات الورقية، حساب الفواتير
