تفاصيل المنتج:
|
| دقة: | 16 بت | سرعة منخفضة 8SPS: | الأمثل لقمع الضوضاء التيار الكهربائي |
|---|---|---|---|
| جهد إمداد الطاقة: | 2.0 فولت ~ 5.5 فولت | وضع التحويل المستمر: | نموذجي 150μA |
| استهلاك الطاقة النموذجي: | 0.3 ميجا واط | نطاق الجهد التناظري المدخلات: | 0V ~ فد |
| X2QFN-10 (إيروجر): | 2.0 مم × 1.5 مم × 0.4 مم | سوت-10 (داين): | 2.9 ملم × 2.8 ملم × 0.6 ملم |
| إبراز: | YJJ ADS1115 وحدة 16 بت ADC,عالية الدقة المحول من التناظرية إلى الرقمية,4 قنوات لوحة تطوير ADC |
||
وصف المنتج:

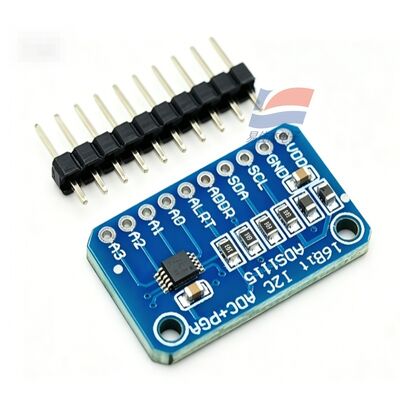

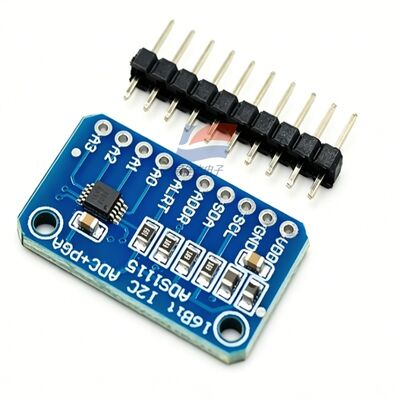

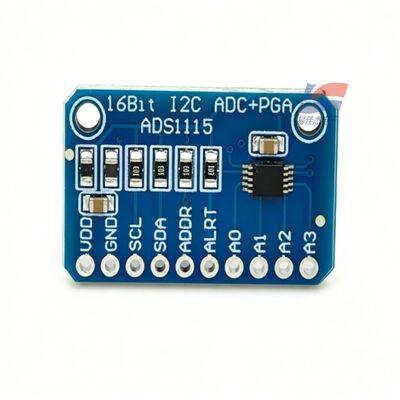

YJJ ADS1115 16-بيت عالية الدقة التناظرية إلى الرقمية محول لوحة تطوير ADC وحدة 4 قنوات
الخصائص:
دقة: 16 بت، لا فقدان للبيانات
حد أدنى لجهد LSB (PGA = 16 ، FS = ± 0.256V): 8μV
عدم خطية تكامل INL: ±0.5 LSB
نسبة رفض CMRR في الوضع المشترك: 100dB DC نموذجي ، تردد 50/60Hz 105dB (وضع 8SPS منخفض السرعة)
تحرك درجة حرارة المكاسب: 5 ~ 7 ppm / °C
إشارة داخلية مدمجة منخفضة الانجراف، لا حاجة لمصدر إشارة خارجي
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (الوضع الافتراضي) / 250 SPS / 475 SPS / 860 SPS (الحد الأقصى)
سرعة 8SPS منخفضة: مثالية لقمع ضوضاء الشبكة
سرعة عالية 860SPS: اكتساب إشارة ديناميكية سريعة
VIII - معايير إمدادات الطاقة الكهربائية
فولتاج إمدادات الطاقة (المجهر التناظري / الرقمي نفسه): 2.0V ~ 5.5V ، متوافق مع 3.3V / 5V أجهزة التحكم الدقيقة
التيار التشغيلي:
وضع التحويل المستمر: 150μA نموذجي
وضع النوم للتحويل المفرد: إيقاف التشغيل التلقائي عند الانتهاء من التحويل ، متوسط استهلاك الطاقة منخفض للغاية للجهاز بأكمله
استهلاك الطاقة النموذجي: 0.3mW
نطاق الجهد التناظري للدخول: 0V ~ VDD (متفرد)
IX. الواجهة الرقمية I2C
متوافق مع I2C القياسي، الحد الأقصى للسرعة 400kHz
4 عناوين قابلة للاختيار من الأجهزة (دبوس ADDR متصل بفتاح VDD / GND / SDA / SCL) ، يمكن توصيل ما يصل إلى 4 رقائق ADS1115 على حافلة واحدة
مقارنة رقمية مدمجة: عتبات أعلى وأسفل قابلة للتعديل، خروج انقطاع دبوس التنبيه، استيقظ MCU عند إطلاق فائض الجهد / انخفاض الجهد
X. حجم الحزمة (3 أنواع رصيد سطحية رئيسية)
X2QFN-10 (IRUGR): 2.0mm × 1.5mm × 0.4mm ، حجم ضئيل للغاية ، قابل للارتداء / مستشعر صغير
SOT-10 (DYN): 2.9mm × 2.8mm × 0.6mm ، وضع سطح عام
VSSOP-10 (IDGSR): 3.0mm × 4.9mm ، مناسب لللحام اليدوي
بيئة التشغيل
درجة حرارة التشغيل: -40 °C ~ + 125 °C
درجة حرارة التخزين: -60°C ~ +150°C
الرطوبة: 0 ~ 95% RH ، لا وجود لتكثيف
متوافقة مع RoHS
XIII. الوظائف المضمنة الرئيسية
مرجعية الجهد الداخلي عالية الدقة
مذبذب ساعة داخلي، لا حاجة إلى بلور خارجية
PGA قابلة للبرمجة ، تغطي إشارة مائكرو فولت إلى 5 فولت واسعة
مكبرات المكبرات التناظرية ذات 4 قنوات
مقارنة الجهد الرقمي + مخرج انقطاع
وضع توفير الطاقة بتحويل واحد ، يفضل للعقد التي تعمل بالبطارية
المواصفات:
| إمدادات الطاقة | DC19.2 ~ 28.8V |
| الناتج | SPDT (مفتوح عادة + مغلق عادة) |
| قدرة الاتصال | 1A/250VAC |
| استهلاك الطاقة | ≤ 80mA |
| الاتصال | M12 × 1 5Pin إدراج مستقيم |
