وحدة الاتصال عبر خطوط الكهرباء (PLC) لـ PLC + LoRa الشبكات الهجينة

وصف المنتج:

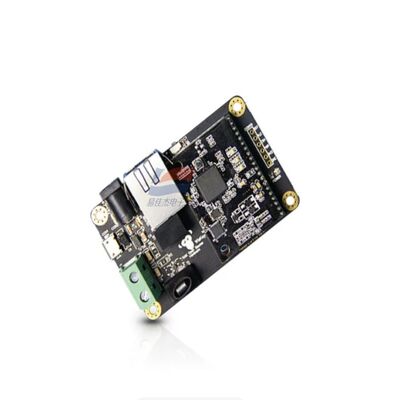

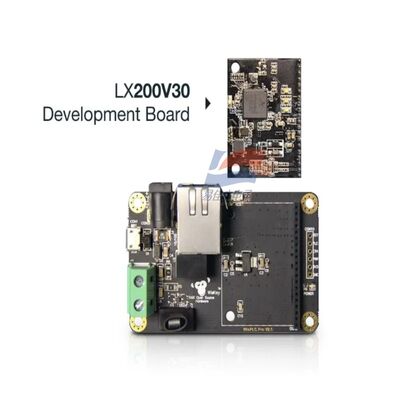

لوحة تقييم YJJ WisLink PLC LX200V30 - وحدة اتصالات خط الطاقة (PLC) للشبكات الهجينة PLC + LoRa

الخصائص:

نظرة عامة على المنتج
1. الوحدة الأساسية LX200V30
مركز التحكم الرئيسي: كوالكوم QCA7420 شريحة حامل خط الطاقة العريض
طريقة تعديل: OFDM تقسيم تردد متعدد
البروتوكول القياسي: IEEE1901، HomePlug AV International Universal PLC Broadband Standard
وسيط النقل: خط الطاقة، الزوج الملتوي، الكابل المحوري، جميع الوسائط الثلاث متوافقة
برنامج EVB المرافق: WisPLC PRO Evaluation Board (LX200V30 EVB) ، المستخدم في الاختبار السريع وتطوير النماذج الأولية والتحقق من الحلول
II. معايير أداء RF والاتصالات
معدل الطبقة المادية
الحد الأقصى لمعدل PHY: 500Mbps ؛ إنتاج الأعمال الفعلي حوالي 400 ~ 460Mbps (RAKwireles...)
نطاق تردد التشغيل
2 ~ 68 ميغا هرتز (متوافق مع CATV Wired Television Band ، بدون تداخل) ؛ يوصى عموماً بـ 2 ~ 30 ميغا هرتز للحد من التداخل (Rakwireles...)
مسافة الإرسال (بيئة الأسلاك المثالية)
خطوط الطاقة المتغيرة: أقصاها 300 متر
الزوج الملتوي (خط الهاتف / كابل الشبكة): 600 متر كحد أقصى
كابل متكافئ: أقصى 2000 متر (RAKwireles...)
قدرة تكوين الشبكة
شبكة واحدة يمكن تركيب ما يصل إلى 7 وحدات LX200V30 ، يتم توصيلها تلقائيًا بالشبكة ، طاقة تشكيل صفر جاهزة
تشفير الأمان
تشفير أجهزة AES المدمج 128 بت لمنع التنصت على البيانات والتلاعب بها (RAKwireles...)
مكافحة التدخل
التوافق الكهرومغناطيسي C4 الصناعي ، متوافق مع محولات التردد ، آلات اللحام ، المحركات ، الخ سيناريوهات إمدادات الطاقة ذات الضوضاء القوية ؛ Jitter تأخير منخفض < 1.8ms
المواصفات الخاصة بوحدة الأجهزة (وحدة LX200V30)
الحجم: 40 ملم × 30 ملم ، وحدة دبوس الطابع القياسية
حافلة الواجهة
واجهة Ethernet MII (التوصيل إلى MCU / PHY)
2.54mm رأس دبوس قياسي لمصدر الطاقة، GPIO، ضوء مؤشر الحالة
متطلبات إمدادات الطاقة (جانب الوحدة)
إمدادات الطاقة المزدوجة: 3.3V DC (Chip Core) + 12V DC (PLC Line Drive Transformer) ، يجب تشغيل كليهما في نفس الوقت
مؤشر الحالة GPIO
PWR: ضوء مؤشر الطاقة
ETH: رابط إيثيرنت / البيانات
PLC: وصلة خط الطاقة / البيانات
نطاق درجة حرارة العمل
التشغيل: -40°C ~ +85°C
تخزين: -40°C ~ +85°C
استهلاك الطاقة
حالة الارتباط: حوالي 120mA ؛ نقل الحمل الكامل: 220 ~ 280mA ؛ الحمل العالي يقترح إضافة حوض الحرارة
IV. التكوين الكامل للوحة تقييم EVB LX200V30 (لوحة أساسية WisPLC PRO)

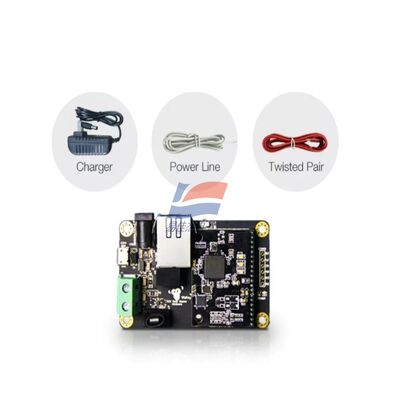

1واجهة إمدادات الطاقة (طريقتان لإمدادات الطاقة)
مصدر التيار المستمر المباشر: مدخل محول التيار المباشر 12 فولت (موصى به)
ميكرو USB 5V: فقط إصلاح إمدادات الطاقة، لا يمكن تشغيل PLC كامل الطاقة
المخطط المدمج في اللوحة الأساسية ، يولد تلقائيا 3.3V + 12V مزدوج إمدادات الطاقة المطلوبة من قبل الوحدة

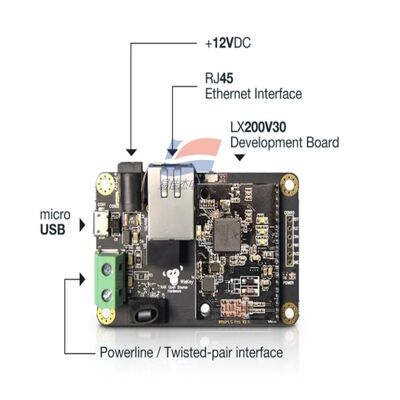

2واجهة الأعمال الخارجية
منفذ RJ45 جيجابيت إيثيرنث: اتصل بالكمبيوتر، البوابة، RAK4630/4631 LoRa Node
كتلة المحطة الخضراء: مخرج ربط خط الكهرباء (توصيل طاقة الطاقة 220 فولت / حافلة التيار المستمر منخفضة الجهد)
زوج محجوز منقلب، مصارف لحام الكابلات المحورية، يمكن أن تختبر مباشرة نقل الوسائط المتعددة
3. واجهة التحديث
منفذ UART التسلسلي: أداة سطر الأوامر wislink-cli ، عرض جودة الرابط ، تعديل نطاق التردد ، ترقية برنامج OTA الثابت
مفتاح الغطس: التبديل السريع لمجموعة ترددات PLC ، وضع الشبكة
ثلاثي الألوان مدمجة في LED: عرض في الوقت الحقيقي للطاقة، إيثيرنت، حالة وصلة خط الطاقة
4الأبعاد الميكانيكية لوحة تقييم PCB: حوالي 75mm × 50mm ، مع 4 ثقوب تثبيت التثبيت بحجم Φ3
سيناريوهات تطبيق نموذجية
الموقع الصناعي: استبدال كابلات الطاقة الأصلية بكابلات الشبكة، واستخدام شبكة PLC + LoRa الهجينة (مع بوابة RAK4630/RAK5146)
محطة الطاقة الكهروضوئية / الشحن: نقل بيانات عالية السرعة للحافلة المتواصلة
مراقبة الأمن: استخدم طاقة شبكة المباني لنقل مقاطع الفيديو عالية الوضوح
المباني الذكية، مراقبة الطاقة، العدادات الذكية، شبكات المعدات الطبية
تطوير نموذج أولي للمعدات: التحقق السريع من حلول اتصالات خطوط الكهرباء باستخدام لوحة تقييم EVB
