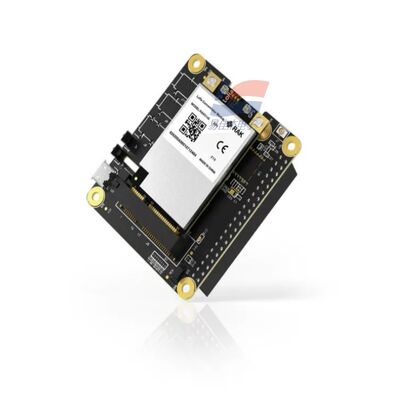

وحدة تركيز YJJ RAK5146 PiHAT مناسبة لـ LoRaWAN لجمع بيانات الاستشعار

وصف المنتج:

وحدة تركيز YJJ RAK5146 PiHAT مناسبة لـ LoRaWAN لجمع بيانات الاستشعار

سمات:

I. قائمة المكونات
تتضمن المجموعة القياسية ما يلي:

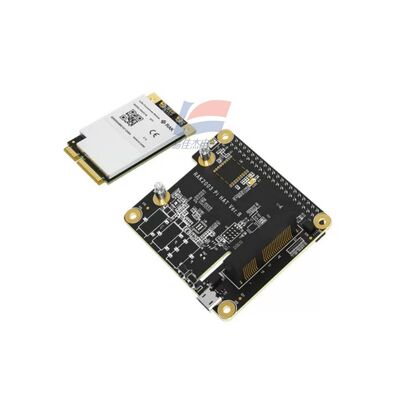

وحدة مكثف RAK5146 mPCIe LoRa (النطاق الأساسي SX1303)
لوحة محول RAK2287/RAK5146 PiHAT (قبعة Raspberry Pi 40Pin)
هوائي مدمج MHF LoRa
هوائي MHF GPS (مع إصدار GPS متضمن)
أعمدة نحاسية، طقم براغي تثبيت
ثانيا. معلمات الأجهزة للوحة محول PiHAT
1. نماذج راسبيري باي المتوافقة
Raspberry Pi 3B+/4B (رأس الدبوس القياسي 40Pin)، غير متوافق مع Pi Zero/5 (اختلافات مصدر الطاقة/الدبوس)
2. واجهات وإمدادات الطاقة
مقبس أنثى: 40Pin Pi Standard GPIO
الفتحة: 52Pin Mini PCIe (إدراج مستقيم لوحدة RAK5146)
تحويل الطاقة: مدخل DC-DC مدمج، مدخل Raspberry Pi 5V إلى 3.3V لوحدة المكثف
روابط الاتصال: SPI (نقل البيانات)، UART (المنفذ التسلسلي GPS)، GPIO (إعادة الضبط / التحكم في وضع الاستعداد، مزامنة وقت PPS)
3. المواصفات الميكانيكية
الحجم: 65 مم × 55 مم × 18 مم
الوزن: 22.7 جرام
التثبيت: 4 أعمدة نحاسية مكدسة أعلى Raspberry Pi
ثالثا. معلمات وحدة المكثف الأساسية RAK5146 SX1303
1. راديو النطاق الأساسي
الشريحة الرئيسية: النطاق الأساسي لبوابة Semtech SX1303 LoRa + قطعتين من الواجهة الأمامية SX1250 RF
القدرة على إزالة تشكيل القناة:
كاشف حزم LoRa 8 × 8 قنوات
8 قنوات إزالة التشكيل SF5 ~ SF12، 8 قنوات إزالة التشكيل SF5 ~ SF10
1 إزالة تشكيل LoRa عالية السرعة (125/250/500 كيلو هرتز) + 1 إزالة تشكيل FSK
إزالة التشكيل المتوازي لما يصل إلى 16 حزمة بيانات طرفية في وقت واحد
2. أداء الترددات اللاسلكية
قوة النقل: الحد الأقصى 27 ديسيبل
حساسية الاستقبال: -139dBm @ SF12، BW125 كيلو هرتز
يدعم نطاقات التردد العالمية (اختر الإصدار المقابل عند الطلب):
CN470 (محلي 433/470)، EU868، US915، AS923، AU915، KR920، IN865، RU864
واجهة الهوائي: 2 مقابس UFL/MHF (هوائي LoRa + هوائي GPS)
وظائف اختيارية: مراقبة قناة LBT، طابع زمني دقيق عالي الدقة
3. نظام تحديد المواقع (نسخة اختيارية)
المدمج في ZOE-M8Q GNSS متعدد الأوضاع، إخراج النبض الثاني PPS لمزامنة وقت البوابة وتحديد المواقع
4. إمدادات الطاقة الكهربائية
جهد الوحدة: 3.0 فولت ~ 3.6 فولت (3.3 فولت نموذجي)
استهلاك الطاقة أثناء الإرسال: 510 ~ 515 مللي أمبير
استهلاك الطاقة أثناء تلقي الاستعداد: 70 ~ 100mA
درجة حرارة التشغيل: -40 درجة مئوية ~ +85 درجة مئوية
5. واجهة الاتصالات
المجموعة متوافقة مع PiHAT لواجهة SPI؛ يوجد أيضًا إصدار USB RAK5146 متاح للاختيار
6. النموذج
حجم بطاقة PCIe قياسي صغير، سمك 5.5 مم
رابعا. نشر البرمجيات والبوابة
الصورة الرسمية المجمعة مسبقًا: استنادًا إلى نظام Raspbian، وLoRa Packet Forwarder المدمج
منصة التكامل: ChirpStack، TTN/TTI، Cloud LoRa، Huawei Cloud IoT، إلخ. خوادم LoRaWAN القياسية طريقة النشر: انسخ الصورة على بطاقة SD، وتسجيل الدخول إلى SSH لتكوين نطاق التردد وعنوان الخادم
مزامنة الوقت: توقيت أجهزة GPS PPS، لا يتوفر نظام تحديد المواقع العالمي (GPS)، استخدم شبكة NTP للمزامنة
V. سيناريوهات التطبيق النموذجية
الحديقة / الدفيئة / منطقة المصنع بوابة LoRaWAN المحلية
جمع بيانات الاستشعار (مقترنة بعقد RAK4630/4631
