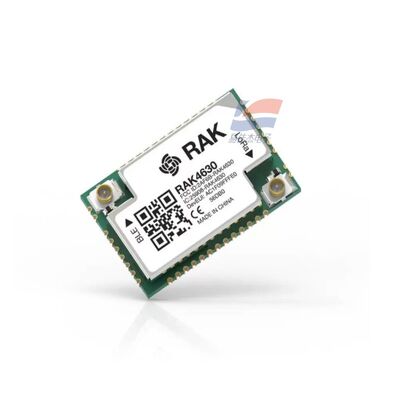

YJJ RAK4630 NRF52840 SX1262 التي تستخدم لـ LoRaWAN هي وحدات LoRa + Bluetooth

وصف المنتج:

YJJ RAK4630 NRF52840 SX1262 التي تستخدم لـ LoRaWAN هي وحدات LoRa + Bluetooth

الخصائص:

الموقع الأساسي
RAK4630 هي وحدة مزدوجة الوضع على سطح SMT على طراز الطابع ، مع جهاز nRF52840 الداخلي (تحكم BLE5.0 الرئيسي) + SX1262 LoRa الراديو.
RAK4631 هي لوحة منتهية مع قاعدة، والشريحة الأساسية هي RAK4630. .
يدعم البرنامج الثابت RUI3 AT المثبت مسبقًا افتراضيًا منفذًا متسلسلًا / Bluetooth Low Energy (BLE) لإرسال أوامر AT ، دون الحاجة إلى تجميع وتطوير معقد.
1وحدة التحكم الرئيسية (BLE core nRF52840)
النواة: 32 بت ARM Cortex-M4F ، مع FPU الأجهزة لعمليات الفاصلة العائمة
التردد: 64 ميغاهرتز
تخزين: 1MB فلاش + 256KB ذاكرة الوصول العشوائي
الأمن: أجهزة CryptoCell ، مع تشفير AES / ECDH / SHA
أجهزة الطرفية: 32.768kHz RTC، NFC-A ملف، كامل السرعة USB2.0
2BLE 5.0 معايير الراديو بلوتوث (2.4GHz)
معيار البروتوكول: BLE50، يدعم BLE Mesh ، Long Range (المسافة البعيدة) ، سرعة عالية 2Mbps ، NFC-A
نطاق التردد: 2402 إلى 2480 ميغاهرتز
قوة الإرسال: -20dBm ~ +4dBm ، مع تعديل خطوة 4dB
حساسية الاستقبال:
1Mbps: -95dBm
وضعية المدى الطويل 125kbps: -103dBm
معدات السرعة: 2Mbps / 1Mbps / 500kbps / 125kbps
واجهة الهوائي: مصارف IPEX4 مزدوجة (هوائي BLE مستقل ، هوائي LoRa مستقل ، عائق 50Ω)
استهلاك الطاقة BLE النموذجي
إرسال TX (0dBm) ≈ 4.8mA
استقبال الاستعداد ≈ 1mA
النوم العميق للجهاز بأكمله 2.0 ~ 4.23μA (إيقاظ RTC)
3. SX1262 راديو LoRa (Sub-GHz Long Distance)
التمييز بين إصدارات الفرق
RAK4630 (L): 433 ~ 470 MHz (CN470 المحلي)
RAK4630 ((H): 779 ~ 923 MHz (EU868/US915/AS923)
البروتوكول: لوروان 10.3، LoRa P2P نقطة إلى نقطة
قوة الإرسال: تعزيز تصل إلى + 22dBm
حساسية الاستقبال: الحد الأدنى - 148dBm ، إجمالي ميزانية الرابط 170dB
عرض النطاق الترددي: قابلة للتعديل من 7.8kHz إلى 500kHz ، مع مذبذب بلورية TCXO عالية الدقة مدفوعة درجة الحرارة
استهلاك طاقة LoRa: نقل طاقة كاملة ≈ 14.5mA ، استقبال مستمر ≈ 14.5mA
4معايير إمدادات الطاقة الكهربائية
الجهد التشغيلي: 2.0V ~ 3.6V (نظام بطارية الليثيوم 3.7V - إمدادات مباشرة 5V)
مصدر الطاقة الموصى به: 3.3 فولت LDO / 3.7 فولت بطارية الليثيوم
تيار النوم: 4.23μA نموذجي، 2.0μA الحد الأدنى (إيقاظ توقيت RTC)
التيار القصوى: نقل الطاقة الكاملة LoRa ≈ 14.5mA ، ذروة BLE < 5mA
USB: VBUS 5V فقط للبرمجة ، إصلاح الأخطاء ، وليس لتزويد الطاقة طويل الأمد للجهاز بأكمله
5واجهات الأجهزة (44Pin Stamps)
منفذ تسلسلي: 2 UART للأجهزة (أوامر AT ، اتصالات أجهزة الاستشعار)
I2C: مجموعتان من I2C ، متوافقة مع مستشعر الأكسجين LOX-02 ، مستشعر الضغط MPXHZ6115
SPI: SPI عالية السرعة (فلاش خارجي، شاشة)
أ.د.سي: 3 مدخلات نظرية 12 بت (جهد البطارية، جمع أجهزة استشعار نظرية)
GPIO: 8 IO للأغراض العامة ، يدعم الاستيقاظ الخارجي للانقطاع
USB: مكبر إشارة Micro USB
NFC: أخرج دبوس الهوائي NFC
تحديد الأخطاء: واجهة تحديد الأخطاء لتنزيل SWD
6الأبعاد الميكانيكية والبيئة
الشكل: طوابع SMT وحدة تركيب السطح الأبعاد: 15mm × 23mm × 3mm
الدبابيس: أدوات البريد ذات 44 دبوسًا ، لحام سطحي
درجة حرارة التشغيل: -40°C ~ +85°C
درجة حرارة التخزين: -40°C ~ +85°C
الرطوبة: 0 - 95% RH ، لا وجود لتكثيف
البرمجيات الثابتة والتطوير
البرمجيات الثابتة الافتراضية: RUI3، مجموعة تعليمات AT كاملة الوظيفة (يمكن إرسال UART / BLE / USB)
التطوير الثانوي: يدعم Arduino و PlatformIO و RUI3 API لبرامج التشغيل المخصصة
ترقية OTA: BLE OTA اللاسلكي ، USB المحلية الحرق
شهادة: امتثال CE، FCC، RoHS، KC
التطبيقات النموذجية
عقدة استشعار تعمل بالبطاريات (متزاوجة مع أجهزة استشعار الأكسجين / الضغط) ، مراقبة الدفيئة الزراعية ، جمع الصناعية منخفضة الطاقة ، أجهزة محمولة محمولة ،التكوين المحلي للهاتف المحمول BLE + LoRa تحميل لمسافات طويلة، عقدة شبكة إنترنت الأشياء منخفضة الطاقة
