YJJ RAK4631 Nordic NRF52840 BLE وحدة الأساس تدعم LoRa SX1262 لمراقبة الطاقة المنخفضة الصناعية

وصف المنتج:

YJJ RAK4631 Nordic NRF52840 BLE وحدة الأساس تدعم LoRa SX1262 لمراقبة الطاقة المنخفضة الصناعية

الخصائص:

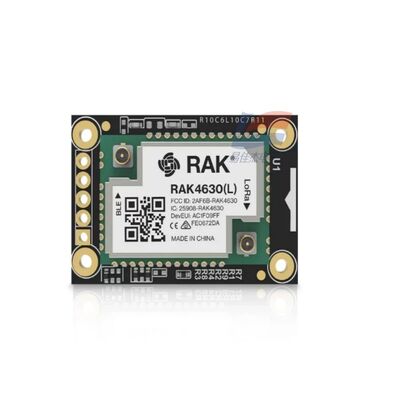

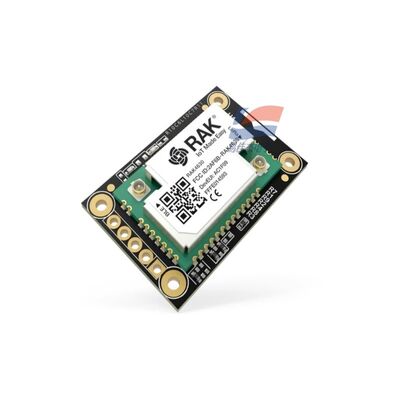

RAK4631 WisBlock Module Core مزدوج الوضع وصف المعلم الكامل
وضع الوحدة: nRF52840 BLE5.0 + SX1262 LoRaWAN المتكاملة WisBlock اللوحة الأساسية،مقسمة إلى الإصدار القياسي RAK4631 (مقبس الهوائي الخارجي IPEX) و RAK4631-R (الهوائي المدمج + برنامج RUI3 الثابت)، الأجهزة هي نفسها تماما فقط البرمجيات الثابتة مختلفة.
1وحدة التحكم الرئيسية (BLE Core nRF52840)
النواة: 32 بت ARM Cortex-M4F ، مع FPU الأجهزة لعمليات الفاصلة العائمة
التردد: 64MHz
تخزين: 1MB فلاش + 256KB ذاكرة الوصول العشوائي
الأمن: وحدة تشفير CryptoCell المدمجة ، تدعم تشفير الأجهزة AES ، ECDH ، SHA ، إلخ
أجهزة الحوائط: 32.768kHz RTC مذبذب بلورية، NFC-A بطاقة الملف، كامل السرعة جهاز USB2.0/OTG نورديك سيم...
2. BLE 5.0 معايير مفتاح الراديو (2.4GHz)
بروتوكول كومة: BLE 5.0 (BLE شبكة، المدى الطويل، 2Mbps سرعة عالية) ، NFC-A، متوافقة مع زيغبي / موضوع
قوة الإرسال: -20 ~ +4dBm، 4dB خطوة قابلة للتعديل
حساسية الاستقبال:
1Mbps BLE: -95dBm
وضع الطول الطويل 125kbps: -103dBm
معدلات: 2Mbps / 1Mbps / 500kbps / 125kbps
الهوائي:
RAK4631: IPEX4 منفذ هوائي 2.4G الخارجي
RAK4631-R: بطاقة PCB متضمنة هوائي BLE
BLE استهلاك الطاقة النموذجي:
BLE Broadcast TX (0dBm): ~ 4.8mA
استلام الاستعداد BLE: ~ 1mA
النوم العميق: 2μA (الجهاز بأكمله)
3معايير الراديو LoRa SX1262 (Sub-GHz)
الفرق بين نسخة النطاق الترددي:
RAK4631 (L): 433MHz (الصين 433M)
RAK4631 ((H): 779 ′′ 923MHz (EU868/US915/AS923)
البروتوكول: لوروان 10.2/1.0.3، LoRa نقطة إلى نقطة P2P
قوة الإرسال: وضع تعزيز أقصى + 22dBm
حساسية الاستقبال: منخفضة إلى - 148dBm ، ميزانية الرابط 170dB
عرض النطاق الترددي: 7.8kHz ~ 500kHz قابل للتعديل ، متذبذب بلوري مدمج مع تعويض درجة حرارة TCXO (استقرار درجة حرارة واسعة)
استهلاك الطاقة:
22dBm الإرسال: ~ 14.5mA
رصد الاستقبال: ~ 14.5mA
وضع النوم نفس الجهاز بأكمله 2μA
4معايير إمدادات الطاقة الكهربائية
الجهد التشغيلي: 2.0V ~ 3.6V (نظام بطارية ليثيوم أيون 3.7V ، لا يمكن أن يكون مباشرة 5V مصدر الطاقة)
مصدر الطاقة الموصى به: بطارية ليثيوم أيون 3.3 فولت / 3.7 فولت (متطابقة مع إدارة شحن WisBlock)
تيار النوم: 2.0μA نموذجي (RTC توقيت الاستيقاظ، الحد الأدنى 1.2μA)
ذروة التيار الحالي: نقل طاقة كاملة LoRa ≈ 14.5mA ، ذروة BLE < 5mA
إمدادات الطاقة للتوسع في اللوحة الأساسية: يدعم اللوحة الأساسية مدخل Micro USB 5V ، شحن بطارية ليثيوم أيون (حد أقصى 350mA) V. واجهات الأجهزة (متصلة بـ WisBlock Base)
الميناء التسلسلي: قنوات 2 من UART (دعم أوامر AT ، اتصالات أجهزة الاستشعار)
I2C: الحافلة I2C القياسية ، متوافقة مع أجهزة استشعار درجة الحرارة والرطوبة وأجهزة استشعار الأكسجين وأجهزة استشعار الضغط
SPI: SPI عالية السرعة (يمكن توصيلها بالفلاش أو الشاشة)
أ.د.سي: إدخالات 12 بت متعددة (تجمع فولتاج البطارية، أجهزة استشعار تناظرية)
GPIO: إدخال/إخراج رقمي متعدد الأغراض العامة، استيقاظ انقطاع خارجي
USB: Micro-AB Full-speed USB ، تستخدم للبرمجة ، سجلات الموانئ المتسلسلة ، OTG
تحديد الأخطاء: واجهة تحديد الأخطاء لتنزيل SWD
من خلال وحدة IO، دبوس NFC RAKwireles...
VI - الأبعاد الميكانيكية والبيئة
الحجم: 20 ملم × 30 ملم، سمك حوالي 3 ملم
الوزن: ≈4g (باستثناء الهوائي)
التثبيت: ثقب تركيب 2 Φ1.5mm ، مسامير مثبتة على قاعدة WisBlock
درجة حرارة التشغيل: -40°C ~ +85°C
درجة حرارة التخزين: -40°C ~ +85°C
الرطوبة: 0 ~ 95% RH بدون تكثيف
VII. البرمجيات الثابتة وطريقة التطوير
RAK4631 (النسخة الأصلية): Arduino BSP، PlatformIO، Zephyr RTOS التطوير
RAK4631-R: البرمجيات الثابتة منخفضة الرمز RUI3 المثبتة مسبقًا ، تدعم أوامر AT ، تطوير API الثانوي ، BLE / USB / UART يمكن أن تصدر جميع أوامر AT
OTA: يدعم ترقية BLE اللاسلكية ، ترقية برنامج USB الثابت
شهادة: شهادة الامتثال لـ FCC / CE / RoHS RAKwireles...
VIII سيناريوهات تطبيق نموذجية


المواصفات:
