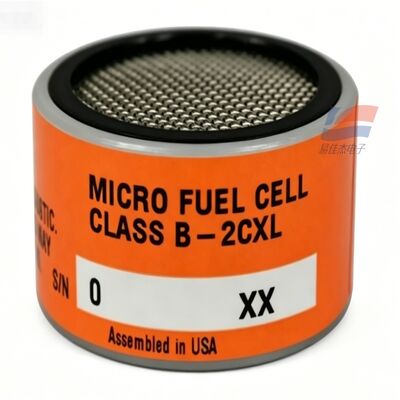

YJJ C06689-B2CXL فئة B-2CXL مستشعر الأكسجين منخفض التركيز للغاية 0-1ppm تصنيع رقائق أشباه الموصلات O2

وصف المنتج:

YJJ C06689-B2CXL فئة B-2CXL مستشعر الأكسجين منخفض التركيز للغاية لتصنيع رقائق أشباه الموصلات O2 0-1ppm

سمات:

I. معلومات المنتج الأساسية

العلامة التجارية: Teledyne Analytical Instruments (الولايات المتحدة الأمريكية)

رقم الجزء الأصلي: C06689-B2CXL، الطراز الداخلي: CLASS B-2CXL

مبدأ العمل: خلية وقود صغيرة مختومة يمكن التخلص منها (بطارية الأكسجين الكهروكيميائية)، إلكتروليت داخلي بنسبة 15% KOH، هيكل قطب كهربائي مزدوج، توليد الأكسجين مع إشارة تيار خطية لإخراج الأكسدة

التمييز في تحديد المواقع الأساسية

B-2C (C06689-B2C): نطاق الأكسجين النزر من 0 إلى 10 جزء في المليون، عالمي بدون الكشف عن غاز ثاني أكسيد الكربون عالي النقاء

B-2CXL: نموذج XL محسّن فائق النطاق، الحد الأدنى للنطاق 0 ~ 1 جزء في المليون، خصيصًا لمراقبة الأكسجين المتبقي على مستوى ppb للغاز الخامل للغاية، متوافق مع محلل الأكسجين التتبع من سلسلة Teledyne INSTATRACE XL

القواسم المشتركة: يُمنع منعًا باتًا الاستخدام طويل الأمد في الغاز المحتوي على ثاني أكسيد الكربون، وسيتسبب ثاني أكسيد الكربون في عدم الانجراف وفشل القياس؛ مناسب فقط للغازات الخاملة / عملية الكربون والهيدروجين بدون ثاني أكسيد الكربون

ثانيا. المواصفات الفنية الأساسية

1. نطاق القياس

نطاق القياس القياسي: 0 ~ 1 جزء في المليون O₂ (نطاق منخفض للغاية، دقة عالية على مستوى جزء في البليون)

الحد الأدنى للكشف: كشف مستقر للأكسجين المتبقي على مستوى جزء في المليون، مناسب للتحكم الصارم في نقاء أشباه الموصلات والغازات الكهروضوئية فائقة النقاء

مقارنة B2C: نطاق B2C 0 ~ 10 جزء في المليون، B2CXL يقلل النطاق بمقدار 10 مرات، وتحسين الدقة، ومناسب لظروف الأكسجين المنخفضة للغاية

2. الخصائص البيئية والكهربائية

درجة حرارة التشغيل: 0 درجة مئوية ~ +50 درجة مئوية

ظروف الرطوبة: 0~99% رطوبة نسبية، بدون ماء مكثف، بدون رذاذ زيتي

الضغط: الضغط الطبيعي ±10%، لا توجد صدمة عالية الضغط، تغير مفاجئ في الضغط السلبي

خصائص الإخراج: خرج التيار الخطي، مطابقة مخصصة لـ Teledyne INSTATRACE XL، محلل الأكسجين من سلسلة 3110XL، اتصال مقبس مخصص، لا يمكن لحامه مباشرة بالدبابيس

وقت الاستجابة T90: 35 ~ 40 ثانية، تتبع انحراف إشارة الأكسجين هو الحد الأدنى، والمراقبة عبر الإنترنت على المدى الطويل مستقرة

الدقة: خطأ واسع النطاق <±2%، التوهين السنوي للإشارة <5%

3. العمر والضمان

ضمان المصنع الأصلي: 6 أشهر

عمر الخدمة المنتظم: ظروف غاز النيتروجين / الأرجون / الهيليوم عالي النقاء من 9 إلى 12 شهرًا؛ سيؤدي الاتصال المتكرر بالهواء والبيئة عالية الأكسجين إلى تقصير العمر الافتراضي بشكل كبير

شروط التخزين: كيس رقائق الألومنيوم الأصلي مختوم من المصنع، محمي من الضوء، مخزن في درجة حرارة الغرفة، مدة صلاحية التخزين غير مفتوحة 6 أشهر؛ بعد الفتح، يستمر المنحل بالكهرباء في التحلل، ويجب استخدامه على الجهاز في أقرب وقت ممكن

الهيكل: عبوة محكمة الغلق لمرة واحدة، لا تحتاج إلى صيانة، لا يمكن تجديد استنزاف الإلكتروليت، واستبدال شامل مباشر

ثالثا. ميزات المنتج الأساسية

التحسين الحصري لمحلل XL: تمت معايرته خصيصًا لمحلل الأكسجين التتبع من سلسلة Teledyne INSTATRACE XL، نطاق منخفض للغاية 0 ~ 1 جزء في المليون، دقة تتجاوز بكثير طراز B2C القياسي؛

حالة عمل خالية من ثاني أكسيد الكربون: نقطة الصفر مستقرة في بيئة خالية من ثاني أكسيد الكربون، بدون انجراف، تحل مشكلة التشويه في أجهزة الاستشعار العادية للكشف عن أثر الأكسجين في الغازات الخاملة عالية النقاء؛

دقة فائقة على مستوى ppb: يمكن التقاط الأكسجين المتبقي للغاية، وتلبية معايير مراقبة جودة الغاز فائقة النقاء في أشباه الموصلات، وبطارية الليثيوم، والصناعات الكهروضوئية؛

استيراد أمريكي أصلي، واجهة مقبس موحدة، استبدال سريع في الموقع، لا حاجة إلى معايرة معقدة؛

هيكل محكم الغلق لا يحتاج إلى صيانة، ولا حاجة لتجديد المياه، ولا إعادة تصفية منتظمة، مما يقلل من تكاليف التشغيل والصيانة.

رابعا. سيناريوهات تطبيقات الصناعة (الاستخدامات الأساسية)

1. تصنيع رقائق أشباه الموصلات (التطبيق الأساسي)

مراقبة تتبع الأكسجين عبر الإنترنت للنيتروجين عالي النقاء والأرجون وغاز الهيليوم الحامل / غاز التطهير على مستوى جزء في البليون؛ فرن نشر الرقاقات والنقش والتعبئة وترسب الأفلام يعمل على مراقبة الأكسجين المتبقي للغاز الواقي الخامل لمنع أكسدة الرقاقة و

إنتاج وتعبئة كشف نقاوة الغازات النادرة الخاصة (النيون، الكريبتون، الزينون) للإلكترونيات.

2. بطارية الليثيوم / صناعة الطاقة الكهروضوئية الجديدة

كابينة حماية النيتروجين في تعبئة بطارية الليثيوم، والخبز الفراغي، وورشة التشكيل، ومراقبة منخفضة للغاية للأكسجين المتبقي في الوقت الفعلي؛

معدات تلبيد رقاقة السيليكون والطلاء الكهروضوئي لخط أنابيب الدوران الخامل لتحليل شوائب الأكسجين.

3. صناعة الغاز الخاصة عالية النقاء

تتبع التحكم في شوائب الأكسجين لمصادر الغاز الصناعي عالية النقاء من الهيدروجين والإيثيلين والأسيتيلين والميثان.

عناصر الاستشعار الأساسية للغاز الواقي فائق النقاء ومعدات الكشف عن نقاء الغاز الحامل للغاز اللوني.

4. المعالجة الحرارية والصناعة الكيميائية

تلدين المعادن، فرن الكربنة، غاز وقائي خامل خالٍ من ثاني أكسيد الكربون، مراقبة منخفضة للغاية للأكسجين المتبقي؛

غاز تخليق البتروكيماويات، وخطوط أنابيب المعالجة الخالية من ثاني أكسيد الكربون، تتبع تحليل شوائب الأكسجين عبر الإنترنت.

5. ملحقات الصك

تم تجهيز أجهزة تحليل الأكسجين المحمولة / المكتبية من سلسلة Teledyne INSTATRACE XL، 3110XL بأجهزة استشعار أصلية من المصنع.
