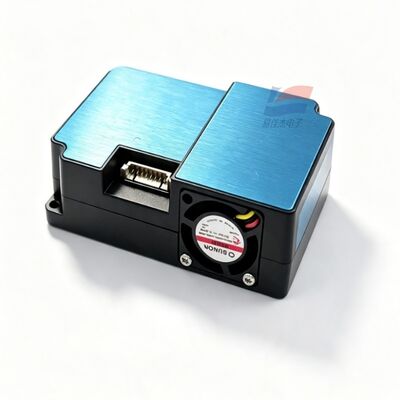

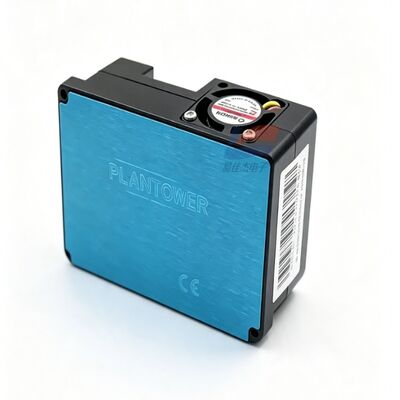

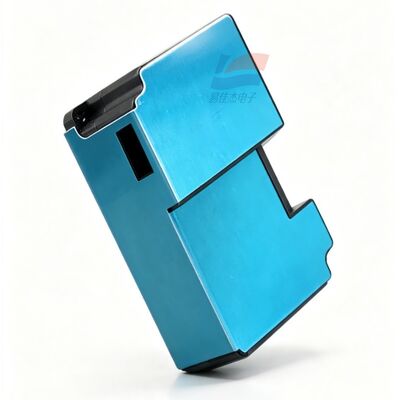

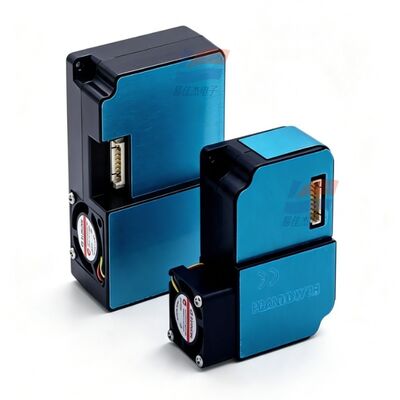

YJJ PMS1003 ليزر PM2.5 PM10 مستشعر الغبار UART وحدة الكشف الرقمية عن جسيمات الهواء

وصف المنتج:

وحدة استشعار جسيمات الغبار الرقمية YJJ PMS1003 بالليزر PM2.5 PM10 UART

الميزات:

مقدمة المنتج

PMS1003 هو مستشعر جسيمات عام من نوع تشتت الليزر، مزود بمروحة مصغرة للشفط وأخذ العينات، وإخراج رقمي TTL-UART. يمكنه اكتشاف نطاقات متعددة لأحجام الجسيمات من 0.3 - 10 ميكرومتر من الغبار في وقت واحد وإخراج تركيزات PM1.0/PM2.5/PM10. يستخدم بشكل أساسي في أجهزة الكشف عن الهواء، وأجهزة تنقية الهواء، وتطوير معدات مراقبة البيئة.

المعلمات الفنية التفصيلية

جدول

عنصر المعلمة المواصفات المعلمات

مبدأ الكشف تشتت ميك ليزر

نطاقات أحجام الجسيمات القابلة للتمييز 0.3 - 1.0 ميكرومتر، 1.0 - 2.5 ميكرومتر، 2.5 - 10 ميكرومتر

كفاءة العد 50% @ 0.3 ميكرومتر؛ 98% ≥ 0.5 ميكرومتر

نطاق القياس الفعال لـ PM2.5 0 - 500 ميكروجرام/متر مكعب

نطاق القياس الزائد لـ PM2.5 يصل إلى ≥ 1000 ميكروجرام/متر مكعب

دقة التركيز 1 ميكروجرام/متر مكعب

خطأ القياس 0 - 100 ميكروجرام/متر مكعب: ± 10 ميكروجرام/متر مكعب؛ 100 - 500 ميكروجرام/متر مكعب: ± 10% FS

استجابة أخذ العينات الفردية< 1 ثانية؛ استجابة مستقرة شاملة ≤ 10 ثوانٍ

حجم هواء أخذ العينات القياسي 0.1 لتر

جهد مصدر الطاقة تيار مستمر 4.5 - 5.5 فولت، 5 فولت نموذجي

تيار استهلاك الطاقة ≤ 100 مللي أمبير

تيار وضع السكون ≤ 200 ميكرو أمبير

واجهة الاتصال TTL-UART (مستوى 3.3 فولت)، تبديل وضع السكون/أخذ العينات المستمر

نطاق درجة حرارة التشغيل -10 درجة مئوية ~ +60 درجة مئوية

نطاق رطوبة التشغيل 0 - 95% رطوبة نسبية، بدون تكثف

نطاق درجة حرارة التخزين -40 درجة مئوية ~ +85 درجة مئوية

الحجم الكلي 65 × 42.3 × 23 ملم

متوسط الوقت بين الأعطال ≥ 3 سنوات

وظائف الدبابيس

VCC - مصدر طاقة 5 فولت

GND - أرضي

SET - دبوس الوضع؛ مستوى عالٍ لأخذ العينات المستمر، مستوى منخفض لوضع السكون وتوفير الطاقة RXD

TXD (إرسال/استقبال منفذ تسلسلي 3.3 فولت)

دبوس إعادة الضبط RESET

المزايا الرئيسية للمنتج

مروحة مدمجة للاستنشاق النشط، استجابة كشف سريعة

إخراج كمية الغبار متعددة أحجام الجسيمات، تركيز كتلة PM1.0/PM2.5/PM10

دعم وضع السكون واستهلاك الطاقة المنخفض، متوافق مع الأجهزة التي تعمل بالبطارية

منفذ تسلسلي TTL متصل مباشرة بوحدة التحكم الدقيقة، تطوير بسيط

أغراض التطبيق الصناعي

أجهزة تنقية الهواء المنزلية، مجسات مراقبة الغبار لأنظمة الهواء النقي

كاشفات جودة الهواء الداخلي، أجهزة إنذار PM2.5

المنازل الذكية، أنظمة التحكم في أمن المباني

معدات مراقبة بسيطة للغبار في الورش والمصانع ومواقع البناء

كاشفات بيئية محمولة خارجية، محطات مراقبة بيئية

أكشاك الشحن، خزائن التحكم، الكشف عن الهواء في مزارع الماشية
