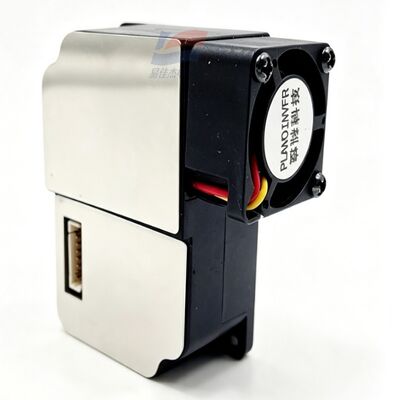

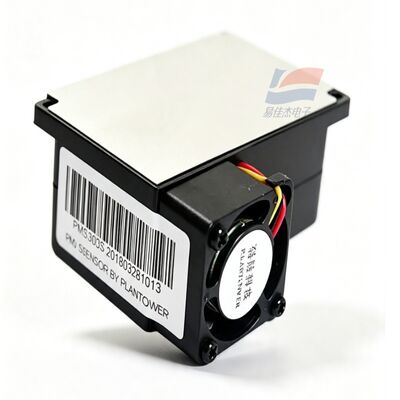

YJJ PMS3003 ليزر PM2.5 PM10 مستشعر الغبار UART وحدة الكشف الرقمية عن الجسيمات

وصف المنتج:

YJJ PMS3003 ليزر PM2.5 PM10 مستشعر الغبار UART وحدة الكشف الرقمية عن الجسيمات

الخصائص:

I. مقدمة المنتج

PMS3003 هو الجيل الثالث من أجهزة استشعار الغبار من نوع انتشار الليزر ، مجهزة بمروحة مصغرة لدخول الهواء ؛ فإنه يخرج PM1.0، PM2.5، تركيزات كتلة PM10 وعدد الجسيمات من أحجام متعددة من خلال منفذ TTL-UART المتسلسل. مقارنة مع PMS1003 ، فقد تحسنت مكافحة التداخل والاستقرار ، مع غلاف الحماية المعدنية,مناسبة لتطوير معدات جودة الهواء في الأماكن المغلقة والخارجية.

المعلمات التقنية الكاملة

الجدول

تفاصيل مواصفات البند المعيار

مبدأ الكشف عن التشتت الليزري

نطاق حجم الجسيمات 0.3 - 1.0 μm، 1.0 - 2.5 μm، 2.5 - 10 μm

كفاءة إحصاء الجسيمات 50% @ 0.3 μm ؛ 98% ≥ 0.5 μm

PM2.5 النطاق القياسي 0 - 500 ميكروغرام/م3

الحد الأقصى لقياس الحمل الزائد ≥ 1000 ميكروغرام/م3

دقة التركيز 1 ميكروغرام/م3

دقة القياس 0 - 100 ميكروغرام/متر: ± 10 ميكروغرام/متر؛ 100 - 500 ميكروغرام/متر: ± 10٪ FS

استجابة عينة واحدة < 1s؛ استجابة مستقرة شاملة ≤ 10s

معدل تدفق الهواء 0.1 لتر/دقيقة

تشغيل الكهرباء التيار المتردد 4.5 - 5.5 فولت، 5 فولت نموذجي

التيار العادي للعمل ≤ 100mA

التيار الراهن في حالة الاستعداد ≤ 200μA

واجهة الاتصالات TTL-UART، معدل بود 9600، مستوى 3.3 فولت، يدعم وضع القراءة النشطة/السلبية

درجة حرارة التشغيل -10°C ~ +60°C

درجة حرارة التخزين -40°C ~ +85°C

رطوبة التشغيل 0 - 95% RH (لا توتر)

الأبعاد 65 × 42.3 × 23 مم

متوسط الوقت بين الإخفاقات ≥ 5 سنوات

III. تعريف 8Pin Pinout

VCC: إمدادات الطاقة 5 فولت

GND: الأرض

SET: Mode Pin؛ مستوى عال = أخذ عينات مستمر، مستوى منخفض = توفير طاقة النوم

RXD: استلام منفذ مستمر للمستشعر

TXD: جهاز استشعار نقل منفذ سلسلة

إعادة تعيين: عقدة إعادة تعيين الوحدة

78، البطاقات غير المستخدمة

IV - مزايا المنتج

رقاقة التحكم الرئيسية من الجيل الثالث، أقل الانجراف طويل الأجل، مقاومة أفضل لتداخل زيت الطهي وبخار الماء من PMS1003

يدعم النوم استهلاك الطاقة المنخفض ، مناسبة للكشافات المحمولة التي تعمل بالبطارية

يمكن أن يخرج مجموعتين من البيانات: كمية الجسيمات الأصلية وتركيز PM المعايير CF المعايرة

غلاف الحماية المعدنية، يعزل التداخل الكهرومغناطيسي للوحة الدائرة

V. أغراض التطبيق في الصناعة

منظفات الهواء، أنظمة الهواء النقي، تكييف الهواء المركزي

أساسية/تجارية PM2.5 كاشف نوعية الهواء، إنذار الضباب

مسبار مراقبة الغبار في البناء، ورشة عمل، مصنع، محطة مراقبة الهواء في بيت التكاثر

المنزل الذكي، نظام التحكم التلقائي بتهوية المبنى

كاشف هواء للسيارة، معدات الكشف عن البيئة الخارجية المحمولة

عاكس الطاقة، خزانة التحكم الكهربائي، الدفيئة الدفيئة مراقبة الجسيمات
