YJJ PMS9103M ليزر PM2.5 PM10 مستشعر الغبار UART وحدة الكشف الرقمية عن الجسيمات الهوائية

وصف المنتج:

YJJ PMS9103M ليزر PM2.5 PM10 مستشعر الغبار UART وحدة الكشف عن جسيمات الهواء الرقمية

سمات:

أنا. مقدمة المنتج

جهاز PMS9103M عبارة عن مستشعر جسيمات جديد رفيع للغاية مبعثر بالليزر بسمك 12 مم فقط. تحتوي على غلاف معدني كامل من ستة جوانب. إنها مجهزة بمروحة شفط صغيرة ولها مخرج رقمي TTL-UART. يمكنه اكتشاف الجسيمات بأقطار تتراوح من 0.3 إلى 10μm، ويخرج تركيزات الكتلة PM1.0/PM2.5/PM10. ويتميز بتصميم خفيف الوزن وصغير الحجم، ومقاوم قوي للتداخل الكهرومغناطيسي، ومناسب للأجهزة المحمولة وأجهزة كشف جودة الهواء الصغيرة.

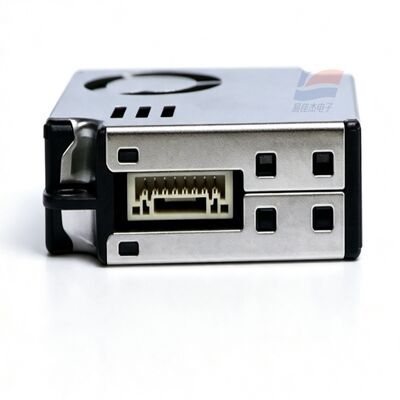

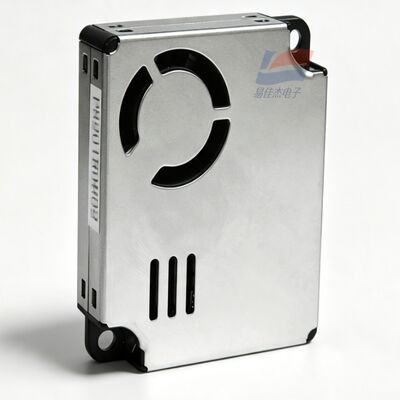

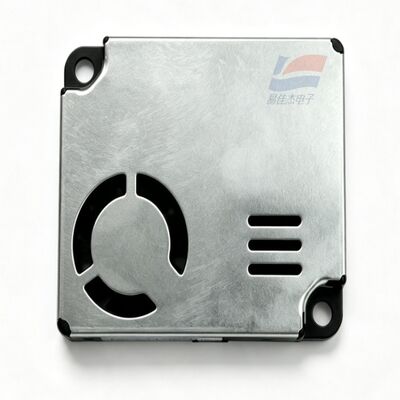

مظهر المستشعر

ثانيا. استكمال المعلمات التقنية

مبدأ الكشف: تشتت الليزر

نطاق حجم الجسيمات: 0.3 ~ 1.0 ميكرومتر، 1.0 ~ 2.5 ميكرومتر، 2.5 ~ 10 ميكرومتر

كفاءة عد الجسيمات: 50% عند 0.3 ميكرومتر؛ 98% عند ≥0.5μm

نطاق القياس القياسي PM2.5: 0 - 500 ميكروجرام/م3

نطاق التحميل الزائد: 0 - 1000 ميكروجرام/م3

دقة التركيز: 1μg/m³

دقة القياس: ±10μg/m³ لـ 0 - 100μg/m³؛ ±10%FS لـ 100 - 500 ميكروجرام/م3

وقت الاستجابة الفردي: ≥1s؛ استجابة مستقرة للآلة بأكملها ≥10s

حجم الهواء لعينة واحدة: 0.1 لتر

مصدر الطاقة القياسي: DC5V (4.5 - 5.5 فولت)

ذروة العمل الحالية: ≥100mA

تيار وضع الاستعداد أثناء النوم: ≥200μA

واجهة الاتصال: TTL-UART، معدل باود 9600، مستوى 3.3 فولت، وضع مزدوج للتحميل النشط/الاستعلام السلبي

درجة حرارة التشغيل: -10 درجة مئوية ~ +60 درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية ~ +80 درجة مئوية

رطوبة التشغيل: 0 - 95% رطوبة نسبية، غير مسموح بالتكثيف

الحجم الكلي: 48 × 40 × 12 ملم (جسم نحيف للغاية)

متوسط ​​الوقت بين حالات الفشل: ≥15000 ساعة

هيكل الهيكل: حماية معدنية كاملة، مقاومة قوية للتداخل الكهرومغناطيسي وتداخل دخان الزيت

ثالثا. 8Pin بينوت

VCC: مصدر طاقة +5 فولت

GND: أرض طرفية سلبية لإمدادات الطاقة

مجموعة: دبوس الوضع؛ المستوى العالي = أخذ العينات المستمر؛ مستوى منخفض = وضع السكون وتوفير الطاقة

RXD: استقبال المنفذ التسلسلي لجهاز الاستشعار (3.3 فولت)

TXD: ناقل الحركة التسلسلي للمستشعر (3.3 فولت)

إعادة الضبط: دبوس إعادة ضبط الأجهزة ذو المستوى المنخفض

7، 8. دبابيس الغيار NC

رابعا. مزايا المنتج الأساسية

سمك نحيف للغاية 12 مم، مناسب للمساحات الضيقة ومدمج في الأجهزة المحمولة

غلاف حماية معدني سداسي الجوانب، اكتشاف ثابت في البيئات الكهرومغناطيسية المعقدة

يدعم وضع السكون منخفض الطاقة، وهو مناسب لأجهزة الكشف المحمولة التي تعمل ببطاريات الليثيوم

يمكن إخراج بيانات عدد الجسيمات الخام + معلمات تركيز PM المعايرة

الحد الأدنى قادر على التقاط جزيئات فائقة الدقة بحجم 0.3 ميكرومتر، وحساسية ممتازة

V. الاستخدامات المطبقة في الصناعة

أجهزة كشف جودة الهواء المكتبية الصغيرة، مجسات جودة الهواء المحمولة المحمولة

أجهزة تنقية الهواء المصغرة، ومسبارات الغبار المدمجة للمركبات

أجهزة التحكم في مخاطر المنزل الذكي، ووحدات صغيرة لمعدات التهوية

مراقبة الغبار في البيوت الزجاجية، وخزائن التحكم الكهربائية، وأكوام الشحن، وصناديق الأدوات

أجهزة كشف بيئية يمكن ارتداؤها، ومحطات مراقبة بيئية رفيعة للغاية
