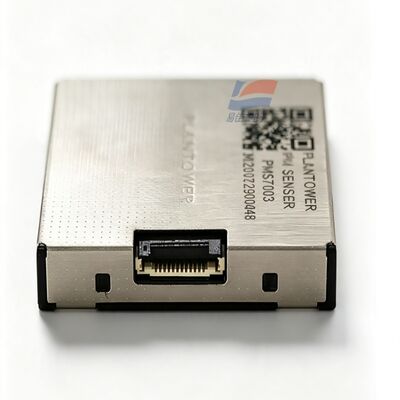

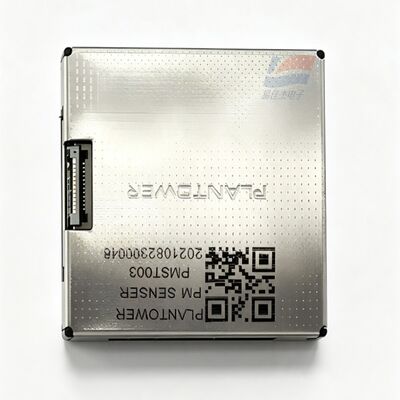

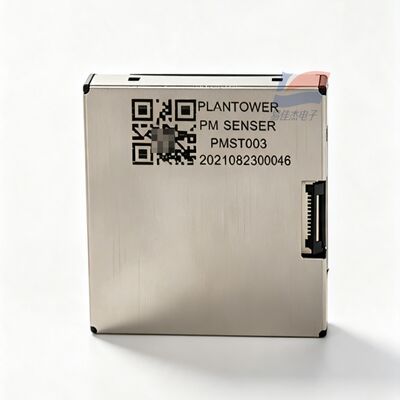

وحدة استشعار جسيمات رقمية YJJ PMST003 ليزر PM2.5 PM10 UART للكشف عن الغبار

وصف المنتج:

وحدة استشعار جسيمات الغبار بالليزر YJJ PMST003 PM2.5 PM10 UART رقمية

الميزات:

أولاً. مقدمة المنتج

مستشعر الغبار بالليزر PMST003 فائق النحافة، بسماكة إجمالية تبلغ 6.4 مم فقط، ويتميز بغلاف معدني محمي بالكامل من ستة جوانب؛ يقوم بإخراج تركيزات كتلة PM1.0 و PM2.5 و PM10 وعدد الجسيمات متعددة الأحجام عبر منفذ تسلسلي TTL-UART. تم تصميم هذا المنتج لحجم صغير للغاية، وتداخل كهرومغناطيسي ممتاز، وهو مناسب لأجهزة الكشف عن الهواء المحمولة والقابلة للارتداء المدمجة.

ثانياً. المعلمات الفنية الكاملة

مبدأ الكشف: تشتت ضوء ليزر ماي

نطاقات حجم الجسيمات المكتشفة: 0.3 - 1.0 ميكرومتر، 1.0 - 2.5 ميكرومتر، 2.5 - 10 ميكرومتر

كفاءة عد الجسيمات: 50% @ 0.3 ميكرومتر؛ 98% ≥ 0.5 ميكرومتر

نطاق PM2.5 القياسي: 0 - 500 ميكروجرام/متر مكعب

نطاق تحميل PM2.5 الزائد: 0 - 1000 ميكروجرام/متر مكعب

دقة التركيز: 1 ميكروجرام/متر مكعب

دقة القياس: 0 - 100 ميكروجرام/متر مكعب ± 10 ميكروجرام/متر مكعب؛ 100 - 1000 ميكروجرام/متر مكعب ± 10% من المدى الكامل

استجابة أخذ العينات الفردية: < 1 ثانية؛ استجابة الجهاز بالكامل المستقرة ≤ 10 ثوانٍ

حجم الهواء لأخذ العينات الفردية: 0.1 لتر

مزود الطاقة القياسي: تيار مستمر 4.5 - 5.5 فولت، 5 فولت نموذجي

تيار الذروة التشغيلي: ≤ 100 مللي أمبير

تيار الاستعداد في وضع السكون: ≤ 2 مللي أمبير

واجهة الاتصال: TTL-UART، معدل الباود 9600، مستوى 3.3 فولت، يدعم وضع التحميل النشط / الاستعلام السلبي

درجة حرارة التشغيل: -10 درجة مئوية ~ +60 درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية ~ +80 درجة مئوية

رطوبة التشغيل: 0 - 95% رطوبة نسبية، لا يُسمح بالتكثيف

الحجم الكلي: 38 × 35 × 6.4 مم (فائق النحافة 6.4 مم)

متوسط الوقت بين الأعطال: ≥ 20,000 ساعة

هيكل الغلاف: درع معدني بالكامل من ستة جوانب، مقاومة قوية لدخان الزيت والتداخل الكهرومغناطيسي

ثالثاً. تعريفات الدبابيس (موصل 10 دبابيس)

VCC: مصدر طاقة +5 فولت

GND: أرضي

SET: وضع العمل؛ مستوى عالٍ لأخذ العينات المستمر، مستوى منخفض للسكون وتوفير الطاقة

RXD: استقبال المنفذ التسلسلي للمستشعر (3.3 فولت)

TXD: إرسال المنفذ التسلسلي للمستشعر (3.3 فولت)

RESET: دبوس إعادة تعيين الأجهزة بمستوى منخفض

7 - 10. دبابيس تباعد NC

رابعاً. مزايا المنتج الأساسية

جسم فائق النحافة 6.4 مم، مناسب للتجاويف الداخلية الضيقة والأجهزة المحمولة القابلة للارتداء

غلاف معدني مغلق، كشف مستقر في البيئات الكهرومغناطيسية المعقدة

يدعم وضع السكون لاستهلاك طاقة منخفض، متوافق مع المعدات التي تعمل بالبطارية الليثيوم

يخرج كلاً من بيانات عدد الجسيمات الخام وبيانات تركيز PM المعايرة

اتساق المعايرة في المصنع مرتفع، لا حاجة لمعايرة ثانوية لكميات كبيرة من الأجهزة

خامساً. أغراض التطبيق الصناعي

كاشف هواء محمول فائق النحافة، وحدة كشف بيئي قابلة للارتداء

منقي هواء صغير للمركبات، معدات كشف هواء مكتبية صغيرة

وحدة تحكم في مخاطر المنزل الذكي، معدات تهوية دقيقة

وحدة إمداد الطاقة، خزانة التحكم الكهربائي، مراقبة الغبار الداخلية لهيكل الأجهزة الدقيقة

طرف مراقبة بيئي فائق النحافة لإنترنت الأشياء، جهاز قابل للارتداء، وحدة كشف هواء للسوار
