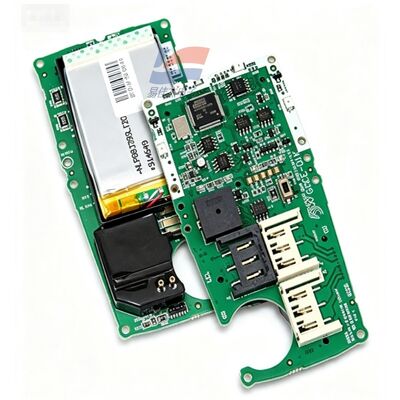

YJJ MCX-MPCB1 لوحة الدوائر الرئيسية لأجزاء احتياطية لجهاز كشف متعدد الغازات المحمول

وصف المنتج:

YJJ MCX-MPCB1 لوحة الدوائر الرئيسية لأجزاء احتياطية لجهاز كشف متعدد الغازات المحمول

الخصائص:

مقدمة أساسية
MCXL-MPCB1 هو مجموعة لوحات الدوائر الرئيسية الأصلية التي يتم استبدالها في المصنع لجهاز كشف الغاز المحمول الأربعة في واحد GasAlertMicroClip-XL (MCXL).مجموعة الملحقات المصنعة الأصلية تشمل اللوحة الرئيسية، بطارية الليثيوم المدمجة ، ومجموعة كاملة من مسامير التثبيت. وهي متوفرة في نسخة مجهزة بالبطارية وإصدار لوحة رئيسية مستقلة بدون بطارية.
II. معايير الأجهزة الأساسية
محول: كاشف MicroClip-XL أربعة في واحد (نموذج MCXL-XWHM-Y-CN)
فتحات أجهزة الاستشعار: 4 قواعد أجهزة الاستشعار المستقلة، قادرة على استيعاب أجهزة O2، CO، H2S، و LEL الغازات القابلة للاشتعال.
شريحة التحكم الرئيسية: وحدة التحكم الصناعية المسؤولة عن جمع إشارات التيار الضعيف من أجهزة الاستشعار الكهروكيميائية والحرارة الحفازية، وتضخيم الإشارة، وتحويل AD،وحساب التركيز
وحدة إمدادات الطاقة: مجهزة ببطارية الليثيوم المدمجة الأصلية؛ يمكن أن يعمل الجهاز بأكمله لمدة 18 ساعة عند الشحن الكامل ومدة الشحن ≤ 6 ساعات
الواجهات الخارجية: واجهة كابل العرض، الزرارة، مكون إنذار الاهتزاز، واجهة الاتصال بالمعايرة بالأشعة تحت الحمراء، جهات الاتصال بمقعد الشحن
بيئة التشغيل: -20 °C ~ +50 °C؛ الرطوبة 10-95% RH (لا توتر)
معيار مقاومة للانفجار: اللوحة الرئيسية والجهاز بأكمله تلبي معايير السلامة Ex ia IIC T4 ضد الانفجار ، ويتوافق المحول مع مواصفات IP66/IP67 ضد الماء والغبار
مصدر لوحة الدوائر: تصنيعها المصنع الأصلي في المكسيك
III. الوظائف المدمجة لللوحة الرئيسية
تخزين بيانات نقطة الصفر للمستشعر و بيانات المعايرة؛ الكشف التلقائي عن جهاز الاستشعار والبطارية وأجهزة الإنذار عند التشغيل
الحساب في الوقت الحقيقي لتركيزات الغازات الأربعة، وتشغيل شاشة LCD لعرض القيم
القيمة المتوسطة المزنة في الوقت TWA ، القيمة القصوى للتعرض قصير الأجل STEL ، وتشغيل منطق الإنذار فوق الحد
ثلاث خروجات إنذار: صوت زجر 95 ديسيبل، ومضضات LED، إنذار اهتزاز المحرك
سجل خطأ الكاشف ، تخزين بيانات تاريخ الكشف عن الغاز ، اتصالات معايرة منفذ الأشعة تحت الحمراء
تذكير منخفضة الجهد، تحديد خطأ شيخوخة المستشعر
IV. التطبيقات الرئيسية
1الغرض من قطع الغيار الصيانة
كمكون بديل للجهاز الكاشف "مايكرو كليب إكس إل" عندما تحترق اللوحة الرئيسية تكون الدوائر معطلة الإشارة غير طبيعيةأو أن الكاشف لن يبدأ، يمكن استبدالها مباشرة ككل دون إصلاح المكونات الفردية بشكل منفصل ، مما يجعل الصيانة مريحة.
2وظيفة التحكم الرئيسية في اكتساب الإشارة
تتلقى إشارات كهربائية ضعيفة من 4 أجهزة استشعار غاز، معالجة التركيزات في الوقت الحقيقي من كبريتيد الهيدروجين، أول أكسيد الكربون، الأكسجين،والتي تعمل كدماغ للجهاز بأكمله.
V. مواصفات أجهزة الاستشعار المعدلة
H2S ثاني أكسيد الكبريت (0-100ppm) ، ثاني أكسيد الكربون CO (0-500ppm) ، O2 الأكسجين (0-30% VOL) ، LEL محرك للكشف عن الغازات الوقودية في الاحتراق التحفيزي
