YJJ Altair 4XR الغطاء الأمامي لوحة الدوائر الأساسية لأجزاء إصلاح أجهزة الكشف عن الغاز المحمولة

وصف المنتج:

لوحة دائرة اللوحة الأم ذات الغطاء الأمامي YJJ Altair 4XR لإصلاح أجزاء أجهزة كشف الغاز المحمولة

سمات:

I. معلمات التكيف الأساسية
التكيف مع الجهاز بأكمله: MSA Altair 4XR (الجيل الثاني 4XR) كاشف غاز متعدد محمول متعدد الاستخدامات يعمل بالبلوتوث
رمز جزء المصنع الأصلي: مجموعة اللوحة الأم 10211186، مكون الغلاف الأمامي 10211185
قنوات الاستشعار المدعومة: 4 فتحات استشعار ذكية X-Cell، الغاز العام: H2S، CO، O2، LEL الغاز القابل للاحتراق؛ قابلة للاستبدال، SO2، NO2، إلخ. مجسات الغازات السامة
وحدة بلوتوث 5.0 مدمجة، تدعم عرض بيانات الغاز عن بعد، ودفع التنبيه، ومعايرة المعدات
ثانيا. مواصفات الأجهزة التفصيلية للوحة الأم
رقاقة التحكم الرئيسية: وحدة MCU منخفضة الطاقة من الدرجة الصناعية، مسؤولة عن قراءة الإشارات الرقمية لأجهزة الاستشعار الذكية X-Cell، وحساب AD، وتحويل التركيز
واجهة العرض: متوافقة مع شاشة LCD عالية الوضوح، دائرة تشغيل الإضاءة الخلفية
دائرة قيادة التنبيه: ثلاثة مخارج إنذار (> إنذار صفارة 95 ديسيبل، مصابيح تحذير LED بأربعة زوايا، محرك اهتزاز)؛ الدعم الأصلي لإنذار السقوط، ومشغل أجهزة إنذار الطوارئ بمفتاح واحد
شريحة التخزين: معلمات معايرة المخازن، وعتبات الإنذار الموزونة بالوقت TWA-STEL، و500 سجل أحداث، وسجل تاريخ الغاز لمدة 50 ساعة
دائرة إمداد الطاقة: متوافقة مع بطارية ليثيوم أيون خاصة قابلة لإعادة الشحن، عمر بطارية كامل الشحن 24 ساعة، التحكم في الشحن، إنذار الجهد المنخفض
المنافذ الخارجية: جهة اتصال الشحن، واجهة اتصال معايرة الأشعة تحت الحمراء، كابل قاعدة المستشعر، كابل لوحة المفاتيح
تصنيف مقاوم للانفجار: Ex ia IIC T4 Ga آمن بشكل جوهري ومقاوم للانفجار
معلمات بيئة التشغيل
درجة حرارة التشغيل: -40 درجة مئوية ~ +60 درجة مئوية
الرطوبة المطبقة: 15-90% رطوبة نسبية، بدون تكثيف
حماية الجهاز بالكامل: IP68 (غمر في الماء لمسافة 2 متر لمدة ساعة واحدة)، اللوحة الأم مدمجة داخل الغلاف الأمامي لمعالجة الغلق المقاوم للماء
ثالثا. الوظائف الأساسية المدمجة في اللوحة الأم
الفحص الذاتي للماكينة بالكامل عند تشغيلها: اكتشاف الأجهزة لأخطاء المستشعر، وجهد البطارية، ومكبر الصوت، والاهتزاز، وأضواء مؤشر LED
حساب تركيز 4 غازات في الوقت الفعلي، والقيم العددية في الوقت الفعلي، وعرض الرسم البياني المنحني على الشاشة
خوارزميات السلامة المهنية: متوسط ​​القيمة المرجحة للوقت TWA، وقيمة حد التعرض قصير المدى STEL، وإنذار القفل الزائد عن الحد
إنذار السقوط: إطلاق الإنذار تلقائيًا للموظفين الثابتين لفترة طويلة؛ تنبيه فوري للمساعدة في حالات الطوارئ ذات مفتاح واحد
شبكة Bluetooth اللاسلكية: الاتصال ببرنامج الهاتف المحمول MSA Altair-Connect، والمراقبة عن بعد، وتكوين معلمات المعدات
التعرف على عمر المستشعر، معايرة نقطة الصفر، معايرة الغاز، تخزين رمز الخطأ
سجلات الأحداث: تخزين سجلات الإنذار، وسجلات بدء التشغيل، وسجلات المعايرة، وسجلات الأخطاء

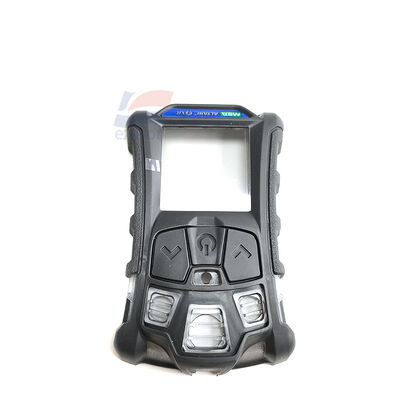

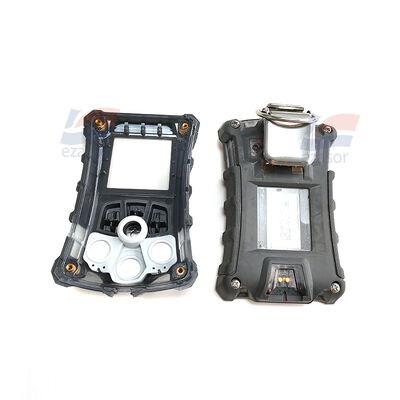

رابعا. مقدمة عن مكونات الغلاف الأمامي
الغلاف الأمامي عبارة عن غلاف مركب من مادة البولي كربونات والمطاط عالي القوة، مع تثبيت اللوحة الأم داخل تجويف الغلاف الأمامي
مقاومة لصدمات السقوط من ارتفاع 7.5 متر
مجهزة بحشية مانعة للتسرب مقاومة للماء للشاشة، ومفاتيح التشغيل المادية، ونافذة سحب المستشعر
خامسا التطبيقات الرئيسية
1. قطع غيار صيانة المعدات
عندما يفشل الكاشف في البدء، تحترق اللوحة الأم، أو تكون قراءة الإشارة غير طبيعية، أو يتلف البلوتوث، أو تكون المعايرة مستحيلة، أو تفشل المفاتيح، استبدل مباشرة مجموعة اللوحة الأم ذات الغلاف الأمامي بالكامل، مما يلغي الحاجة إلى إصلاح المكونات المتناثرة، مما يجعل الصيانة مريحة وفعالة.
2. مركز التحكم الرئيسي لإشارة الآلة بأكملها
يجمع الإشارات الرقمية من أجهزة الاستشعار الذكية X-Cell، ويعالج كبريتيد الهيدروجين وأول أكسيد الكربون والأكسجين وتركيزات الغاز القابل للاحتراق، ويتحكم في الشاشة، وأجهزة الإنذار، واتصالات البلوتوث، وتخزين البيانات.
3. الملحقات المخصصة
تستخدم لتجديد الأجهزة، وإصلاح أجهزة الكشف المستعملة، وتطوير وحدات معدات الكشف عن الغاز
سادسا. التكيف مع نطاق الاستشعار
H2S: 0-200 جزء في المليون
ثاني أكسيد الكربون: 0-1999 جزء في المليون
O2: 0-30% حجم
الحد الأدنى: 0-100% الحد الأدنى
