YJJ NO2-B43F جهاز استشعار ثاني أكسيد النيتروجين الكهروكيميائي ذو 4 أقطاب 0-20PPM لمراقبة جودة الهواء

وصف المنتج:

YJJ NO2-B43F جهاز استشعار ثاني أكسيد النيتروجين الكهروكيميائي ذو 4 أقطاب 0-20PPM لمراقبة جودة الهواء

الخصائص:

نظرة عامة على المنتج

NO2-B43F هو جهاز استشعار كهروكيماوي عالي الدقة لـ NO2 (ثاني أكسيد النيتروجين) بمستوى ppb من أربعة أقطاب كهربائية من سلسلة Alphasense Alpha B في المملكة المتحدة.يتم تثبيته عادة على اللوحة الرئيسية لمحللات الغاز (مثل لوحة أداة الكشف MCX-MPCB1)، وتتطلب لوحة دائرة معالجة إشارة لإكمال تضخيم إشارة التيار ، واكتساب AD ، ومكافأة درجة الحرارة ، ومخرج تحويل التركيز.

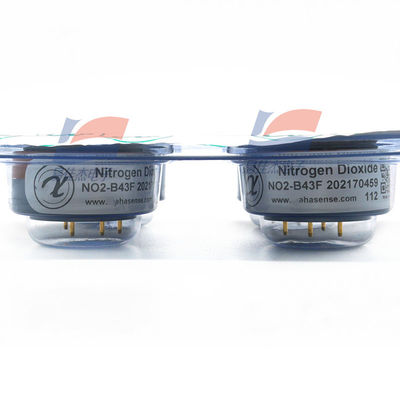

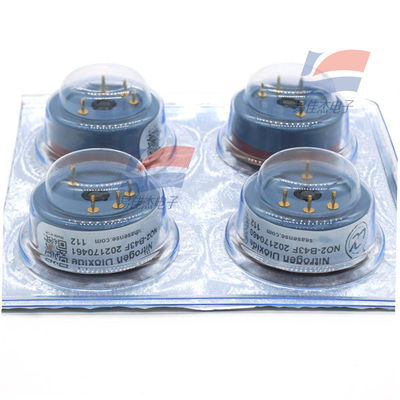

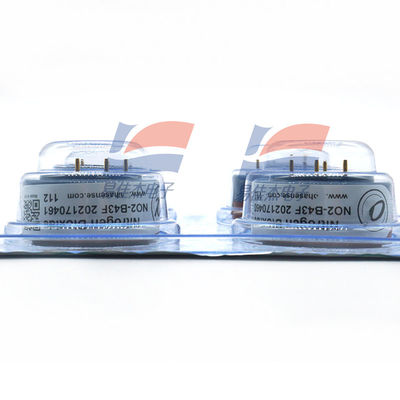

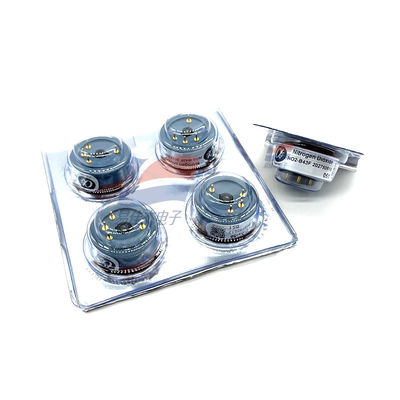

مظهر جهاز الاستشعار:

مستشعر NO2-B43F

تم تجهيز الطراز NO2-B43F-IST المحسن مع لوحة تعويض درجة الحرارة الذكية وشريحة تخزين، التي تدعم قراءة معايير المعايير plug-and-play.

معايير مواصفات المشروع

الغاز المستهدف للكشف عنه:NO2 (ثاني أكسيد النيتروجين)

نطاق القياس: 0 - 20 ppm ، يدعم الدقة الدقيقة على مستوى ppb (حد أدنى 20 ppb)

الحد الأقصى لتسامح الحمل الزائد: 50 ppm، تحمل الصدمات قصيرة الأجل

الحساسية: -200 ~ -650 nA/ppm (شروط ثاني أكسيد النيتروجين القياسية 2 ppm)

المقاومة الموصى بها للحمل: 33 - 100Ω ؛ يفضل اختيار المقاومة للحمل 33Ω لضمان تركيز منخفض في دقة إشارة ppb

وقت الاستجابة T90: ≤ 80 ثواني (خطوة غازية 0 - 2 ppm) ، في الظروف العادية < 60 ثواني

ضوضاء النقطة الصفرية: تعادل تقلب تركيز ± 2 ppb

خطأ خطي: 0 - 5 ppm خطأ في نطاق ≤ ± 0.5 ppb ، استقرار ممتاز عند تركيزات منخفضة

عمر الخدمة / الضمان: ≥ 24 شهرًا ، فترة الضمان الرسمية لمدة عامين

III - معايير التكيف مع البيئة

درجة حرارة التشغيل: -30°C ~ +40°C

-20 درجة مئوية درجة حرارة منخفضة: الحساسية تحتفظ بـ 60% - 80% عند درجة حرارة عادية (20 درجة مئوية)

درجة حرارة عالية عند 40 درجة مئوية: الحساسية ضمن نطاق القيمة القياسية من 95٪ إلى 115٪ ، ويمكن التحكم في الانحراف الحراري

ضغط الهواء: 80 - 120 كيبا

الرطوبة العاملة لفترة طويلة: 15٪ - 85٪ RH (بدون تكثيف)

ظروف التخزين: التخزين المغلق عند 3 - 20 درجة مئوية، فترة صلاحية التخزين 6 أشهر

IV. معايير مكافحة التداخل (حساسية متقاطعة)

طبقة مرشح الأوزون المخصصة المدمجة، قدرة امتصاص الأوزون > 500 جزء في الساعة، التداخل المنخفض من الشوائب الجوية الشائعة منخفض للغاية الجدول

غاز التداخل تركيز الاختبار نسبة حساسية التداخل

O3 الأوزون 2 ppm < 500 ppm·hr سعة المرشح

NO أكسيد النيتروجين 5 ppm < 5٪

SO2 ثاني أكسيد الكبريت 5 ppm < -3٪

ثاني أكسيد الكربون 5 ppm < -3٪

كبريتيد الهيدروجين H2 5 ppm < -80٪

الهيدروجين، الإيثيلين، الأمونيا، ثاني أكسيد الكربون تركيز الاختبار القياسي < 0.1٪، تقريبا لا وجود للتداخل

V. متطلبات الأجهزة للمحول للوحة الرئيسية للمحلل (المرتبطة باللوحة الرئيسية MCX-MPCB1)

1تعريف دبوس الحاسوب (4 دبوس كهربائية)

الكترود العامل WE ، الكترود المرجعي RE ، الكترود العد CE ، الكترود المساعد AE

2الوظائف الأساسية لدوائر اللوحة الرئيسية

التحكم في الجهد من قبل جهاز الاستشعار، دائرة إمكانات ثابتة من أربعة أقطاب كهربائية

تحويل التيار/الجهد (مطابقة مقاومة الحمل 33Ω)

عينة AD عالية الدقة لجمع إشارات التيار الحالية الضعيفة على مستوى nA

خوارزمية تعويض درجة الحرارة، تصحيح تحرك الحساسية في بيئات ذات درجات حرارة عالية ومنخفضة

معايرة النقطة الصفرية، معايرة النطاق، التحقق الذاتي من الانجراف في النقطة الصفرية

مخرج قيمة التركيز، إنذار تجاوز الحد، تحديد خطأ جهاز الاستشعار

3معدات متوافقة

جهاز كشف متعدد الغازات المحمول (متوافق مع معدات اللوحة الرئيسية MCX-MPCB1 لديك)

معدات مراقبة الهواء البيئي، مراقبة الغازات في الأنفاق، جهاز إرسال غازات العادم الصناعية، محطة مراقبة صغيرة في الغلاف الجوي
