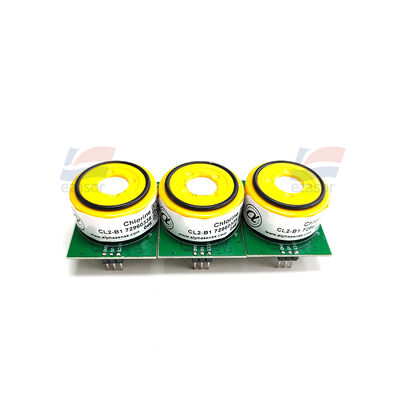

وحدة التطوير الثانوية لمستشعر غاز الكلور YJJ CL2-B1 + وحدة رقمية لتكييف الإشارة

وصف المنتج:

وحدة التطوير الثانوي لغاز الكلور YJJ CL2-B1 مستشعر كهروكيميائي + وحدة رقمية لمعالجة الإشارة

الميزات:

وحدة التطوير الثانوي لغاز الكلور CL2-B1 (مستشعر كهروكيميائي CL2-B1 + وحدة معالجة الإشارة الرقمية)

> ملاحظة: CL2-B1 هو المستشعر الخام الكهروكيميائي الأصلي؛ **وحدة التطوير الثانوي = مستشعر CL2-B1 + دائرة معالجة خاصة بالتحيز الكهروكيميائي + لوحة معالجة إشارة MCU**، تكمل تحويل التيار إلى جهد، نقطة الصفر، تعويض درجة الحرارة، وتخرج إشارات رقمية/تناظرية خارجيًا، تتصل مباشرة بوحدات التحكم المنطقية القابلة للبرمجة (PLC)، المتحكمات الدقيقة، أنظمة التحكم الصناعي، دون الحاجة إلى إجراء معالجة التيار الضعيف بنفسك

أولاً. معلمات المستشعر الأساسية (المضمنة في الوحدة CL2-B1)

| الغاز المقاس | غاز الكلور Cl₂ |

| مبدأ القياس | خلية وقود كهروكيميائية بثلاثة أقطاب |

| نطاق القياس | **0 - 20 جزء في المليون** |

| الحمل الزائد قصير المدى | 60 جزء في المليون (ليس للاستخدام طويل الأمد) |

| الحساسية | -600 ~ -1150 نانو أمبير/جزء في المليون |

| وقت الاستجابة T90 | < 60 ثانية |

| الدقة | 0.02 جزء في المليون |

| انحراف نقطة الصفر | < 0.5% من المدى الكامل / سنة |

| العمر الافتراضي | 24 شهرًا |

| بيئة العمل | -20 إلى +50 درجة مئوية؛ 15 - 90% رطوبة نسبية، بدون تكثف |

| التداخل المتبادل | لا يوجد تداخل إيجابي كبير مع NO₂؛ تداخل ضعيف مع SO₂، NO |

ثانياً. المعلمات الكهربائية الكاملة لوحدة التطوير الثانوي (مواصفات الوحدة الرقمية الشائعة المتوفرة في السوق)

جدول

| مصدر الطاقة | **نطاق جهد واسع DC 9-24V**؛ استهلاك الطاقة النموذجي < 120 مللي أمبير |

| إشارة الخرج (إحدى الإشارتين أو كلتيهما) | ① RS485 - Modbus - RTU (رقمي)؛ ② 4-20 مللي أمبير تناظري |

| ربط 4-20 مللي أمبير | 4 مللي أمبير = 0 جزء في المليون؛ 20 مللي أمبير = 20 جزء في المليون |

| RS485 الافتراضي | 9600‑8‑N‑1؛ العنوان 1؛ يمكن تعديل العنوان ومعدل الباود |

| بيانات خرج الوحدة | تركيز غاز الكلور (جزء في المليون)، درجة حرارة المستشعر، حالة الجهاز، بت الخطأ |

| الدقة (الجهاز بالكامل) | ±3% من المدى الكامل (بما في ذلك خطأ المستشعر + الدائرة) |

| معدل التحديث | 1 هرتز؛ قابل للتكوين |

| الحماية | لوحة الدائرة IP30؛ حجرة المستشعر IP40 |

| الأبعاد | حوالي 85×55×35 مم (تختلف قليلاً حسب الشركات المصنعة المختلفة) |

ثالثاً. السجلات الرئيسية لـ Modbus‑RTU (تركيز رئيسي للتطوير الثانوي)

| عنوان السجل | الوظيفة | نوع البيانات | الوصف |

| 0x0000 | تركيز غاز الكلور | uint16 | القيمة الأصلية، مضروبة في 10؛ مثال: 125 → 12.5 جزء في المليون |

| 0x0001 | درجة حرارة المستشعر الداخلية | int16 | مضروبة في 10 |

| 0x0002 | حالة الجهاز | uint16 | 0 - طبيعي؛ 1 - خطأ في المستشعر؛ 2 - نقطة الصفر غير طبيعية |

| 0x0100 | عنوان الجهاز | uint16 | 1 - 247 (قابل للكتابة) |

| 0x0101 | إعداد معدل الباود | uint16 | 0 = 9600، 1 = 19200… |

مثال للقراءة: السجل 0x0000 يعيد `00C8`، عشري 200 → 20.0 جزء في المليون (نطاق كامل).

رابعاً. تعريفات الأطراف (طرف قياسي بخمسة دبابيس)

| 1 | VCC+ 9‑24VDC |

| 2 | GND أرضي الطاقة |

| 3 | 485‑A |

| 4 | 485‑B |

| 5 | خرج 4-20 مللي أمبير |

اعتبارات رئيسية للتطوير الثانوي

1. وقت الاستقطاب**: يجب استقطاب الوحدة لمدة 2-4 ساعات قبل التشغيل لكي يستقر المستشعر الكهروكيميائي؛ يجب استقطاب المستشعرات الجديدة بالكامل قبل معايرتها باستخدام Alphasense.

2. خطر التكثف**: يجب ألا يتعرض مستشعر الكلور للتكثف؛ سيؤدي التكثف إلى تآكل الإلكتروليت الكهروكيميائي مباشرة وإتلاف المستشعر بشكل دائم؛ في السيناريوهات ذات الرطوبة العالية، يلزم تجفيف وترشيح إضافي لمسار الهواء.

3. غازات التداخل**: تكون القراءة مرتفعة بشكل خاطئ عند وجود NO₂ (ثاني أكسيد النيتروجين) في البيئة؛ تحتاج البرامج إلى إجراء تعويض متبادل.

4. معايرة نقطة الصفر**: يجب إكمال معايرة نقطة الصفر عن طريق إدخال هواء صفري نظيف؛ لا يُسمح بالصفر القسري في الهواء الداخلي العادي.

5. التمييز بين إصدارات IST**: وحدة CL2-B1-IST (مع تخزين مدمج + شريحة درجة حرارة) يمكنها قراءة معلمات الحساسية الأصلية للمصنع، مما يبسط المعايرة؛ CL2-B1 العادية لا تحتوي على شريحة IST وتتطلب كتابة الحساسية يدويًا.

6. الأسلاك**: يوصى باستخدام زوج مجدول محمي لاتصال RS485؛ يجب أن تكون مقاومة حمل 4-20 مللي أمبير ≤ 500 أوم.

التطبيقات

تسرب الكلور في محطات معالجة مياه الصرف الصحي، ورش العمل الكيميائية، غازات العادم في أجهزة التنقية، مراقبة الكلور في خطوط الأنابيب، تكامل أنظمة PLC/DCS.

إذا كنت بحاجة، يمكنني تقديم:

1. تعليمات قراءة وكتابة Modbus كاملة للوحدة؛

2. صيغة تحويل 4-20 مللي أمبير؛

3. جدول مقارنة بين مستشعر CL2-B1 الخام ووحدة التطوير الثانوي CL2-B1.
