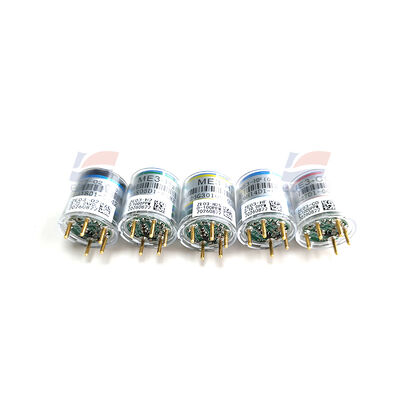

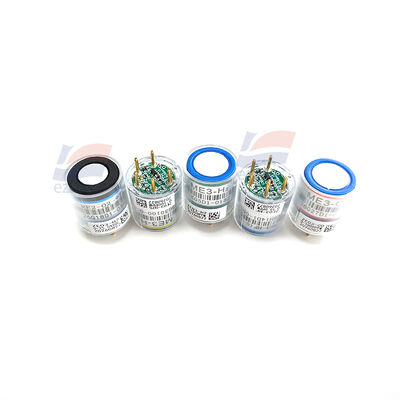

وحدة مستشعر فلوريد الهيدروجين YJJ ZE03‑HF 0‑10ppm HF UART‑TTL ومخرج تناظري

وصف المنتج:

YJJ ZE03-HF وحدة استشعار فلوريد الهيدروجين 0-10ppm HF UART-TTL ومخرجات تناظرية

الخصائص:

المعلمات التقنية الأساسية

العنصر. المعلم.

غاز الكشف. HF (فلوريد الهيدروجين).

نطاق القياس 0 - 10 جزء في المليون

القرار 0.1 جزء في المليون

T90 وقت الاستجابة

طاقة الطاقة 5 فولت مشترك ± 0.1 فولت، التيار التشغيلي < 5mA

مخرج رقمي UART-TTL (مستوى 3.3 فولت) 9600-8-N-1 وضع التقارير النشطة / وضع الأسئلة والإجابات مخرج مباشر للتركيز في الدولارات

مخرجات التناظرية VO 0-3V مخرجات الجهد الخطي تركيز الجهد واحد إلى واحد

تعويض درجة الحرارة. جهاز استشعار درجة الحرارة الداخلي، البرمجيات الثابتة تقوم تلقائيًا بتعويض درجة الحرارة.

بيئة التشغيل من -20 إلى +50 درجة مئوية من 15 إلى 90% من درجة الحرارة الحرارية

ظروف التخزين: -20 إلى 50 درجة مئوية، 30 إلى 70% من درجة الحرارة

مدى الحياة المتوقع عامين (في بيئة هوائية)

الأبعاد: 23.5 ملم × 24.5 ملم

تعريف الدبوس (دبوس 5 ، نفس الدبوس القياسي لسلسلة ZE03)

تعريف، شرح.

---------------------------------------------------- هذا هو كل شيء.

VCC مصدر الطاقة DC5V

"GND" "قوة الأرض" "أرضية مشتركة"

TXD TXD وحدة الإرسال ربطها بجهاز التحكم الدقيق RX (مستوى 3.3 فولت، الاتصال المباشر بجهاز التحكم الدقيق 5 فولت محظور)

RXD RXD Module Reception ربط إلى جهاز التحكم الصغير

VO ---- انتاج التيار التناظري ---- 0-3V إشارة التناظرية --

شرح الناتج

1. UART Serial Port (Preferred) **: يؤدي مباشرة إلى تركيز HF (مكان عشري واحد) ، ودرجة حرارة الوحدة، وحالة الخطأ؛ يدعم قراءة الأوامر وتعديل العناوين. المستوى 3.3V،يجب أن تقوم أجهزة التحكم الصغيرة 5 فولت بتحويل المستوى.

2**مخرجات VO التناظرية: 0-3V متناسبة مع 0-10ppm ؛ دقة المخرجات التناظرية أضعف من منفذ التسلسلي ، مناسبة لجمع بسيط.

سيناريوهات التطبيق

- مراقبة تسرب HF في عمليات الحفر الكيميائية وشبه الموصلات

- اكتشاف غازات HF السامة في المعادن ، والغسيل الكهربائي ، وغسيل الأحماض

- أجهزة الإرسال الثابتة وأجهزة الكشف المحمولة في معالجة غازات النفايات ومصانع الكيماويات الخطرة

- PLC، معدات التحكم الصناعية، وتكامل التطوير الثانوي لأجهزة إنذار الغاز

المواصفات:
