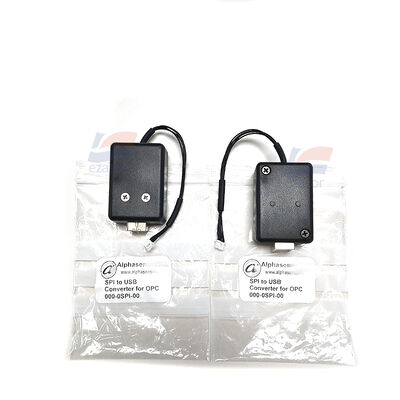

وحدة تحويل YJJ USB-SPI لمراقبة الغبار ومقاييس المختبر OPC-N3

وصف المنتج:

وحدة محول YJJ USB-SPI لمراقبة الغبار OPC-N3 والقياسات المخبرية

الميزات:

عداد الجسيمات الضوئية OPC-N3 (مع محول USB-SPI)

وصف المعلمات:

المبدأ: عداد الجسيمات الضوئية بتشتت ضوء الليزر؛ يقوم محول USB-SPI بتحويل USB إلى SPI على جانب الكمبيوتر، وقراءة بيانات SPI مباشرة من مستشعر OPC-N3

المعلمات الأساسية لمستشعر OPC-N3

| الموديل | OPC-N3

| مبدأ الكشف | عد الجسيمات الفردية بتشتت ضوء الليزر، ليزر أمان من المستوى الأول

| نطاق اكتشاف حجم الجسيمات | 0.35 - 40 ميكرومتر (حجم الجسيمات المكافئ الكروي)

| قنوات حجم الجسيمات | 24 قناة تصنيف لحجم الجسيمات، إخراج رسم بياني لتوزيع حجم الجسيمات

| مؤشرات الجسيمات الناتجة | تركيز الكتلة PM1، PM2.5، PM4.25، PM10

| أقصى تركيز للكتلة | 2000 ميكروجرام/متر مكعب

| أقصى معدل لعدد الجسيمات | 10000 جسيم/ثانية |

| معدل تدفق العينة | إجمالي التدفق 5.5 لتر/دقيقة؛ معدل تدفق العينة 220 مل/دقيقة |

| جهد إمداد الطاقة | تيار مستمر 4.8 - 5.2 فولت (5 فولت نموذجي) |

| تيار التشغيل | وضع القياس 175 مللي أمبير؛ وضع الاستعداد< 50 مللي أمبير |

| المستشعرات المدمجة | مستشعر تعويض درجة الحرارة والرطوبة الداخلي

| واجهة الاتصال الأصلية | وضع SPI-1 (منطق 3.3 فولت)؛ Micro-USB؛ يدعم تخزين CSV محلي على Micro-SD |

| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية

| رطوبة التشغيل | 0 - 95% رطوبة نسبية، بدون تكثف

| الأبعاد المادية | 75 مم × 60 مم × 63.5 مم |

| الوزن |< 105 جرام |

| الضمان | 24 شهرًا

وصف محول USB-SPI (مع محول)

> الوظيفة: واجهة USB للكمبيوتر إلى SPI، تقرأ مباشرة بيانات SPI من OPC-N3، مما يلغي الحاجة إلى تطوير شريحة واحدة MCU

1. الواجهة: USB2.0؛ إشارات SPI: SCK، MOSI، MISO، CS، GND؛ وضع SPI 1، مطابق لتوقيت اتصال OPC-N3

2. مستوى الإدخال/الإخراج: مستوى منطق 3.3 فولت، متوافق مع واجهة SPI الخاصة بـ OPC-N3

3. إمداد الطاقة: يتطلب OPC-N3 إمداد طاقة مستقل بجهد 5 فولت، **لا يمكن تشغيله بواسطة محول USB-SPI**، لتجنب عدم كفاية إمداد الطاقة الذي يسبب تشغيلًا غير طبيعي للمروحة والليزر

4. البرنامج: يقرأ الكمبيوتر المضيف بيانات الرسم البياني، وتركيز PM، وبيانات درجة الحرارة والرطوبة

الميزات الرئيسية

1. تصنيف حجم الجسيمات بـ 24 قناة، يمكنه إخراج توزيع كامل لحجم الجسيمات، وليس فقط قيم كتلة PM، يمكنه اكتشاف الجسيمات الكبيرة مثل حبوب اللقاح

2. تعويض مدمج لدرجة الحرارة والرطوبة، مناسب للبيئات الخارجية المعقدة؛ يدعم تسجيل البيانات دون اتصال عبر بطاقة SD

3. بالاقتران مع محول USB-SPI، يجمع الكمبيوتر البيانات مباشرة، مما يسرع تقييم المخططات والاختبارات المخبرية

4. درجة صناعية، مناسبة للمدن ذات التلوث العالي، غبار مواقع البناء، مراقبة البيئة الجوية

سيناريوهات التطبيق النموذجية

مراقبة جودة الهواء في المدن، مراقبة غبار مواقع البناء، أخذ عينات أبحاث الغلاف الجوي، مراقبة حبوب اللقاح/المواد المسببة للحساسية، مراقبة الجسيمات في المجمعات الصناعية، محطة مراقبة البيئة، تطوير معدات مراقبة جودة الهواء الداخلي والخارجي
