تفاصيل المنتج:
|
| الطول الموجي للكشف: | 5 - 14 ميكرومتر | مسافة الاستقراء: | 4-8 م |
|---|---|---|---|
| زاوية الحث: | 100 درجة | مستوى الإخراج: | مستوى عال 3V |
| وقت التأخير: | 3 - 300 ثانية | وقت الإغلاق: | الافتراضي 4 ثواني |
| جهد الإمداد: | تيار مستمر 5 فولت ~ 20 فولت | التيار الساكن: | ≥ 65 ميكرو أمبير عند 5 فولت |
| إبراز: | وحدة الكشف عن الأشعة فوق البنفسجية الكهربائية,أجهزة استشعار الحركة البشرية,مستشعر الأشعة تحت الحمراء الداخلي 4 ~ 8m |
||
وصف المنتج:

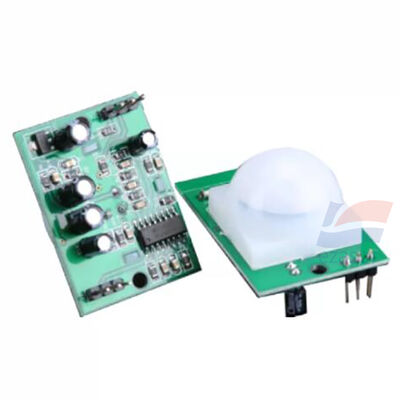

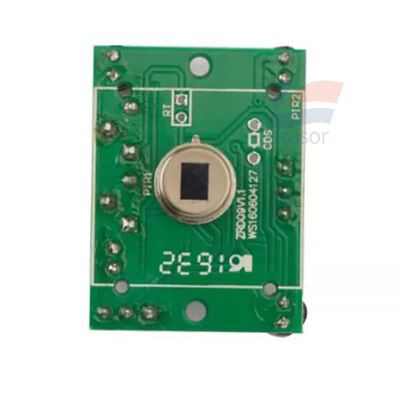

وحدة مستشعر الحركة بالأشعة تحت الحمراء الحرارية الكهربائية YJJ ZRD-09 PIR بجهد واسع 5~20 فولت وتأخير قابل للتعديل للاستشعار البشري للضوء
الميزات:
وصف معلمات مستشعر الأشعة تحت الحمراء الحرارية الكهربائية ZRD09 (ZRD-09)
المبدأ: تأثير الحرارة الكهربائية، عنصر PIR حساس مدمج + شريحة معالجة إشارة مخصصة + عدسة فرينل، **خرج بمستوى تناظري**، اكتشاف حركة الإنسان، إمداد جهد واسع، يدعم وضعي تشغيل، دائرة تحكم ضوئية مدمجة محفوظة، تستخدم في الغالب لأضواء الكشف البشري، أجهزة إنذار الأمان
معلمات الكشف الأساسية
- طول موجة الكشف: 5~14 ميكرومتر (نطاق الأشعة تحت الحمراء البشرية)
- مسافة الاستشعار: 4~8 متر (قابلة للتعديل، تعتمد على عدسة فرينل)
- زاوية الاستشعار: 100 درجة (تحددها العدسة)
- مستوى الخرج: مستوى عالٍ 3 فولت، مستوى منخفض 0 فولت
- وقت التأخير: 3~300 ثانية قابلة للتعديل باستمرار (الوقت الذي يبقى فيه الخرج بعد مغادرة الإنسان)
- وقت القفل: افتراضي 4 ثوانٍ (4 ثوانٍ بعد التشغيل، لمنع التشغيل الخاطئ)
- وضع التشغيل: **تشغيل متكرر / تشغيل غير متكرر (يتم تحديده بواسطة تكوين الدبوس)**
المعلمات الكهربائية
- جهد الإمداد: **تيار مستمر 5 فولت ~ 20 فولت** (جهد واسع)
- التيار الساكن: ≤ 65 ميكرو أمبير @ 5 فولت، استهلاك طاقة منخفض
- نوع الخرج: مستويات عالية ومنخفضة (متوافقة مع TTL)
المعلمات البيئية والميكانيكية
- درجة حرارة التشغيل: **-10 درجة مئوية ~ +70 درجة مئوية**
- الأبعاد: 32 × 24 × 24 ملم
- عدسة فرينل: قطر افتراضي 23 ملم
- رطوبة التشغيل: 15~90% رطوبة نسبية (بدون تكثف)
ميزات المنتج
1. نطاق جهد واسع للإمداد 5~20 فولت، مناسب لسيناريوهات إمداد الطاقة بالتيار المستمر ومحولات الطاقة
2. وضعا تشغيل متاحان، يلبيان متطلبات المنطق للمنتجات المختلفة
3. يمكن تعديل وقت التأخير، مناسب لسيناريوهات مثل أضواء الاستشعار والمفاتيح الأوتوماتيكية
4. دائرة تحكم ضوئية محفوظة (اختياري، لا يتم لحام مقاومة ضوئية في المصنع)، مما يتيح عدم التشغيل أثناء النهار والاستشعار في الليل
5. وحدة مدمجة، مزودة بعدسة فرينل، مجمعة مباشرة للاستخدام، التطوير بسيط
6. تيار ساكن منخفض، يقلل من استهلاك الطاقة الإجمالي للجهاز
تطبيق نموذجي
1. أضواء استشعار جسم الإنسان، مفاتيح استشعار، إضاءة استشعار الممرات
2. أجهزة إنذار التسلل بالأشعة تحت الحمراء، معدات الكشف عن جسم الإنسان الأمنية
3. المنزل الذكي، أجهزة طرفية لاستشعار جسم الإنسان في إنترنت الأشياء
4. أبواب أوتوماتيكية، تحكم استشعار الأجهزة المنزلية الأوتوماتيكية
5. ألعاب استشعار جسم الإنسان، كشف جسم الإنسان في الأتمتة الصناعية
المواصفات:
| جهد الإمداد | تيار مستمر 5 فولت ~ 20 فولت |
| التيار الساكن | ≤ 65 ميكرو أمبير @ 5 فولت |
| نوع الخرج | مستويات عالية ومنخفضة |
| تردد القطع العالي FHPF | 0.4 هرتز |
| تردد القطع المنخفض FLPF | 7 هرتز |
![]()
