تفاصيل المنتج:
|
| النوع: | مستشعر تدفق الهواء | تستخدم ل: | الغاز الجاف |
|---|---|---|---|
| النطاق: | +/ -1 ل/ دقيقة | الدقة: | 0.5٪ |
| الجهد الخارجي: | 54.7 مللي فولت | جهد إمداد التشغيل: | 8 فولت إلى 15 فولت |
| إبراز: | مستشعر تدفق الهواء الطبي AWM42300V,مستشعر تدفق الهواء الطبي Microbridge |
||
وصف المنتج:

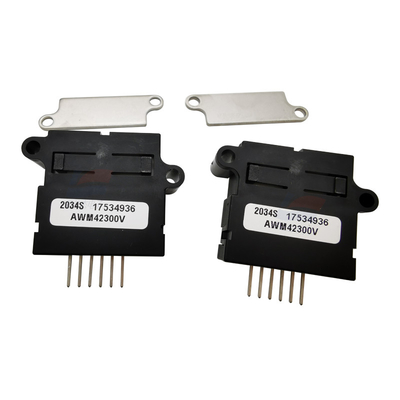

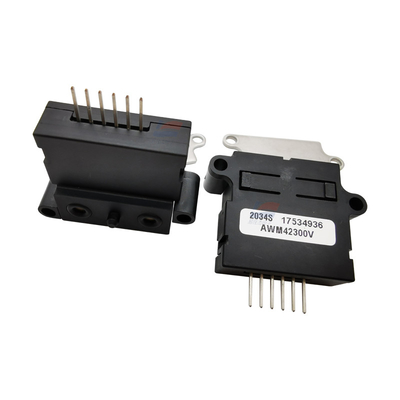

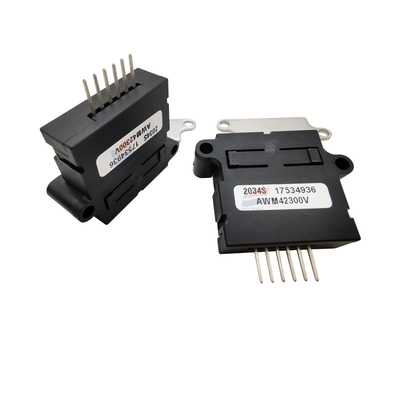

AWM42300V جهاز استشعار تدفق الهواء للغاز الجاف
الخصائص:
مستشعر تدفق كتلة الغاز من سلسلة AWM40000، غير مكبر (mV) ، نطاق التدفق/الضغط: ±1000 SCCM (1.0 SLPM) ؛نوع الواجهة: متعدد الأشكال.
العملية
مبدأ جهاز استشعار تدفق الكتلة الغازية هو نقل الحرارة.يتم توجيه معدل تدفق الكتلة من الغاز عبر سطح عنصر الاستشعار.الجهد الخارجي يتناسب مع كتلة الهواء أو الغازات الأخرى التي تتدفق من خلال المدخل والمخرج من الحزمة.ويتم توجيه وتحكم في تدفق الهواء من خلال عناصر الاستشعار المجهرية بشكل مثالي بواسطة غطاء مصمم خصيصا.تم تصميم الحزمة ميكانيكياً ليتم تركيبها بسهولة على لوحة دوائر مطبوعة.
جهاز استشعار تدفق الكتلة الغازية يحتوي على رقاقة السيليكون المتقدمةتستخدم الرقاقة شريحة رقيقة وهيكل جسر إدياباتيكي مع عنصر تدفئة وتشخيص درجة الحرارة.يمكن لهيكل الجسر الاستجابة بسرعة وحساسية لتدفق الهواء أو الغازات الأخرى التي تتدفق عبر الشريحة.عناصر الاستشعار المزدوجة على جانبي عنصر التدفئة المركزي تشير أيضًا إلى اتجاه ومعدل التدفق.يضمن الفيلم السميك المصحح بالليزر ومقاومة الفيلم قابلية التبادل المتسقة من جهاز استشعار إلى جهاز استشعار في جميع الأوقات.
أجهزة استشعار تدفق الكتلة الغازية Microbridge تستخدم المقاومات الحرارية الملفوفة في أفلام نتريد السيليكون.يتم تعليق هذه المقاومات، وتشكيل جسرين فوق تجويف الحفر في رقاقة السيليكون.يتم وضع الشريحة في قناة تدفق الهواء بحجم *** لتوفير استجابة تدفق متكررة.من خلال حفر التجويف تحت جسر استشعار التدفق ، يمكن لجهاز التدفئة ومقاومة الاستشعار تحقيق عزل حراري فعال.الحجم الصغير ووظيفة العزل الحراري لمستشعر تدفق الكتلة الغازية microbridge يحقق استجابة السرعة القصوى وحساسية عالية لتدفق الهواء.
قنوات Wheatstone Twin Bridges للتحكم في قياس تدفق الهواء - واحدة توفر تحكم حرارة الحلقة المغلقة والآخر يحتوي على عناصر استشعار مزدوجة.دائرة التدفئة تقلل من التغيرات في الخروج الناجمة عن تغيرات درجة حرارة البيئة من خلال توفير مخرج متناسب مع معدل تدفق الكتلة.هذه الدوائر تحافظ على درجة حرارة السخان عند فرق درجة حرارة ثابت فوق درجة حرارة البيئة (160°C) ، والتي يتم تحديدها عن طريق قياس المقاومة الحرارية على الشريحة.إنتاج الجهاز متناسب مع فولتاج التغذية ويتوافق أيضًا مع الجهد التفاضلي لدائرة جسر Wheatstone.
المواصفات:
| تشغيل التيار الكهربائي | 8 فولت إلى 15 فولت |
| حجم الميناء | حجم الميناء |
| مادة القشرة | السيليكون |
| درجة حرارة العمل القصوى | + 125 درجة |
| الحد الأدنى لدرجة حرارة العمل | -40 درجة مئوية |
| نوع الإخراج | التناظرية |
