تفاصيل المنتج:
|
| الإثارة الموصى بها (باستخدام دائرة الاختبار): | 10 ± 0.01 Vdc 15 Vdc على الأكثر (2) | استهلاك الطاقة: | 30 ميغاوات |
|---|---|---|---|
| نقطة تقليم جهد الخرج: | 50 mV @ 650 SCCM | الجهد الفارغ: | 0.00 ± 1.0 mV |
| إبراز: | جهاز استشعار تدفق 50 ميلو فولت,مستشعر تدفق 650 سم مكعب,مستشعر تدفق استهلاك الطاقة 30 ميجاوات,650 sccm Flow Sensor,30 mW Power Consumption Flow Sensor |
||

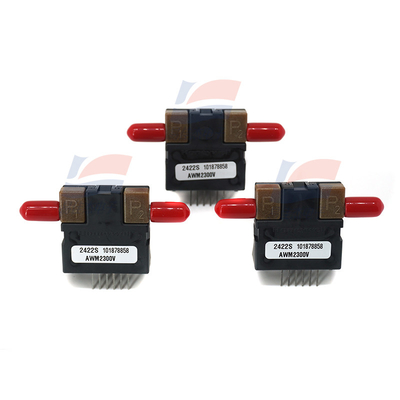

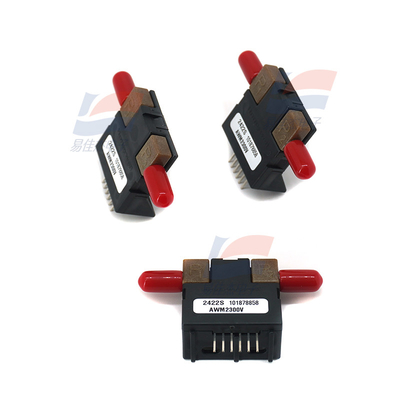

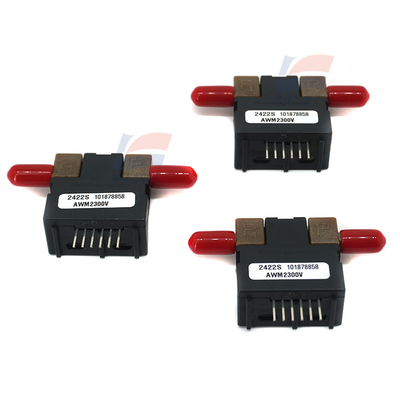

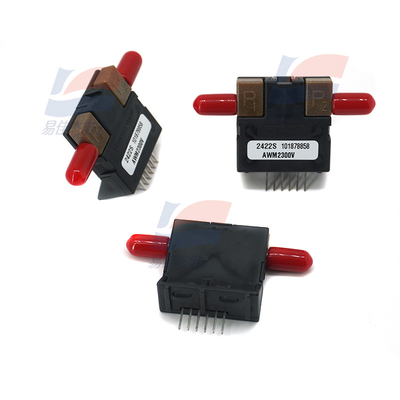

مستشعر التدفق AWM2300V
معلومات عامة:
جهاز استشعار تدفق الهواء الجماعي لسلسلة AWM2000 هو جهاز سلبي يتكون من جسر Wheatstone اثنين: واحد للتحكم في سخان الحلقة المغلقة والآخر لعناصر الاستشعار التوأم.مطلوب تشغيل جهاز التحكم في السخان في الشكل 1 حسب المواصفات. ويتطلب أيضا دائرة إمدادات الجسر الاستشعار في الشكل 2. يمكن استخدام مكبر الأجهزة التفاضلية في الشكل 3 لزيادة مكاسب وإدخال تعويضات الجهد إلى مخرجات المستشعر.
تلوث وسائل الإعلام:
الغبار يؤدي إلى انسداد مقيد تدفق المعدن المسام (AWM2200V فقط). يتسبب تراكم الغبار في زيادة انخفاض الضغط عبر جهاز الاستشعار لأي معدل تدفق معين
يمكن منع الانسداد باستخدام مرشح رخيص من 5 ميكرون فوق عنصر الاستشعار.
تدفق الكتلة مقابل الضغط التفاضلي
شريحة الجسر الصغيرة هي في الأساس شريحة استشعار تدفق الكتلة باستخدام آلية نقل حراري. كلما زادت الكتلة التي تتدفق عبر الشريحة، زادت الحرارة التي يتم نقلها.يمكن توسيع نطاق الاستشعار عند استشعار تدفق عينات من التدفق الرئيسي عن طريق تقليل نسبة قطر مسار التدفق الرئيسي إلى الحد الأدنى لقطر أنبوب تدفق الهواء داخل جهاز الاستشعاريؤدي خنق تدفق العينة إلى تضخيم عكسي ، يتم تحقيقه بالوسائل الميكانيكية. ومن ثم فمن الممكن قياس الضغط التفاضلي متناسبًا مع تدفق الكتلة.كلما زاد ضغط الفرق، كلما زادت الكتلة التي تتدفقالاختلافات في كثافة الوسائط المتدفقة بسبب تغيرات الضغط المحيطي وتغيرات درجة الحرارة سوف تغير AWM2200V مخرج جهاز استشعار الضغط التفاضلي بنسبة إلى التغيير في الكثافة المطلقةأجهزة استشعار تدفق الكتلة الأخرى لا تتأثر بتغيرات الكثافة.
تعليمات لحام ملاحظة:
يجب ربط جهاز الاستشعار بشكل آمن مع لوحة الكمبيوتر المحمولة قبل اللحام اللحام اليدوي: 1. استخدم حديد اللحام الذي يتم التحكم به في درجة الحرارة بقمة قطرها 3.2 ملم (1/8 بوصة). 2. حدد درجة الحرارة عند 400 درجة مئوية [750 درجة فهرنهايت].ابقِ رأساً على المحطة لمدة 5 ثوانٍ كحد أقصى.3 استخدام نوع R تدفق ريزين صل الصلب والنظافة اليدوية بعد الصل.
تعليمات لحام، استمرار لحام الموجات:
1. حدد درجة حرارة اللحام بـ 250 درجة مئوية (480 درجة فهرنهايت) كحد أقصى. 2. قم بتشغيل الحزام بمعدل 1.54 متر في الدقيقة. 3. ينتهي أنبوب الغطاء عند التنظيف.
| إعادة التكرار و الإستيرزيس | ± 1.0٪ القراءة (3) |
| وقت الاستجابة، كحد أقصى | وقت الاستجابة، كحد أقصى |
| تصنيف الصدمة (5 قطرات، في 6 محاور) | 100 غرام ذروة |
| الضغط المفرط، أقصى. | 25 psi (5) |
| مقاومة جهاز الاستشعار (الباب 2 - الباب 1 ، الباب 6 - الباب 1) | خمسة كيلومترات |
