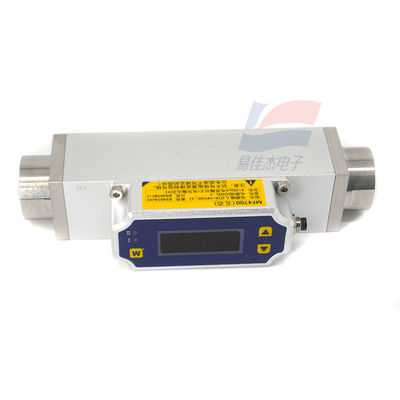

YJJ MF4608-R2-10-V-A مستشعر تدفق كتلة الغاز MEMS المستخدم في التطبيقات الصناعية والمعدات

وصف المنتج:

YJJ MF4608-R2-10-V-A مستشعر تدفق كتلة الغاز MEMS يستخدم في التطبيقات الصناعية والمعدات

الخصائص:

MF4608 هو جهاز استشعار تدفق كتلة الغاز في سلسلة MF4600 من شركة SIARGO الأمريكية. يستخدم شريحة استشعار تدفق MEMS وهو مناسب لمختلف الغازات النظيفة والجافة.يستخدم عادة في سيناريوهات الصناعة والمعدات المتعلقة بقياس الغازفيما يلي وصف المعلمات التفصيلي له:

معايير قياس تدفق القلب

فئة المعلمات المؤشرات المحددة

نوع القياس قياس تدفق كتلة الغاز ، لا حاجة إلى تعويض درجة الحرارة والضغط

مواصفات النطاق متوفرة في ثلاث نطاقات: 0 - 10 slpm ، 0 - 20 slpm ، 0 - 50 slpm

نسبة النطاق تصل إلى 501، مناسبة لسيناريوهات قياس تدفق مختلفة

دقة القياس ± ((2.5% + 0.5% من المقياس الكامل) ، دقة قياس عالية

قابلية التكرار 0.8٪، نتائج قياس مستقرة بعد قياسات متعددة

استقرار النقطة الصفرية 0.1% من المقياس الكامل، إشارة الخروج المستقرة عندما لا يكون هناك تدفق الغاز

وقت الاستجابة 10ms افتراضي، قابلة للتعديل إلى 20ms، 50ms، 100ms، الخ

المعلمات الكهربائية والاتصالات

فئة المعلمات المؤشرات المحددة

إمدادات الطاقة 8 - 24VDC ، تيار عمل 50mA

وضع الإخراج يدعم واجهات الاتصال RS232 / RS485 ، كما أنه يحتوي على مخرجات الجهد التناظري الخطي 0.5 - 4.5VDC

مزايا الاتصال مع بروتوكول RS485 Modbus ، مريح للوصول عن بعد والتحكم المركزي ، يمكن تحميل البيانات بنشاط أو استجوابها من قبل الكمبيوتر العلوي

التشغيل والعرض مجهزة بأنبوبات رقمية LED من 4 إلى 7 أقسام ، يمكن أن تعرض التدفق الفوري (slpm الوحدة) والتدفق التراكمي (sl الوحدة) ؛ مع 3 أزرار ،يدعم معايير التكوين في الموقع، و أيضا لديه 2 أضواء مؤشرة للإشارات المساعدة

يمكن تعيين دقة الشاشة إلى 0.001001، 0.1 أو 1 حسب الحاجة ، مناسبة لمتطلبات عرض دقة مختلفة

المعايير البيئية والفيزيائية

فئة المعلمات المؤشرات المحددة

درجة حرارة العمل -10°C - +55°C

درجة حرارة التخزين -20°C - +65°C

رطوبة العمل < 95% RH ، لا تتطلب التجمد أو الصقيع في البيئة

ضغط العمل الأقصى ≤0.5MPa

الحد الأقصى لفقدان ضغط التدفق 100Pa ، له تأثير صغير على ضغط مسار الغاز

واجهة ميكانيكية واجهات BSPT1 / 4 ، NPT1 / 4 قابلة للاختيار ، متوافقة مع واجهات مسار غاز مقياس تدفق الدوار التقليدي ، بعض النماذج التي تحمل مواصفات DN8

مواصفات الاتصال يستخدم مصبخ خمسة دبوس (CDR - 5) ، نموذج وصلة الاتصال هو CDH - 5

معايير رئيسية أخرى

فئة المعلمات المؤشرات المحددة

تحرك درجة الحرارة ± 0.12٪/°C، يقلل من تأثير تغير درجة الحرارة على نتائج القياس

الميزات الخاصة يمكن تسجيل الحد الأقصى والحد الأدنى من التدفق الفوري بعد تشغيل، لديه وظيفة إشارة فوق المدى؛ مرجعية المعايرة أقل من 20 درجة مئوية، 101.325kPa ظروف الهواء

ميزات التخصيص يمكن تخصيص الحجم الميكانيكي ومدى التدفق وفقًا لمتطلبات العملاء ، مناسبة لاحتياجات تثبيت المعدات والاستخدام المختلفة

المواصفات:
