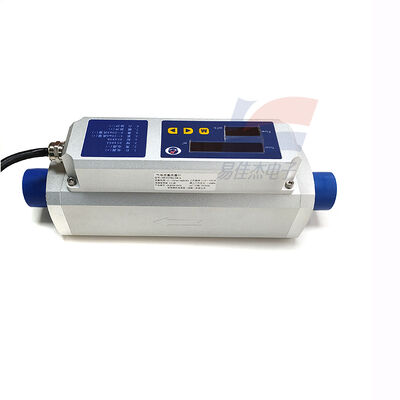

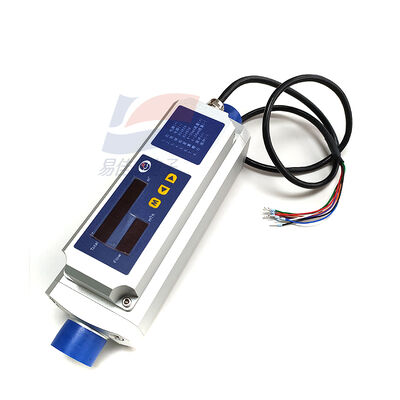

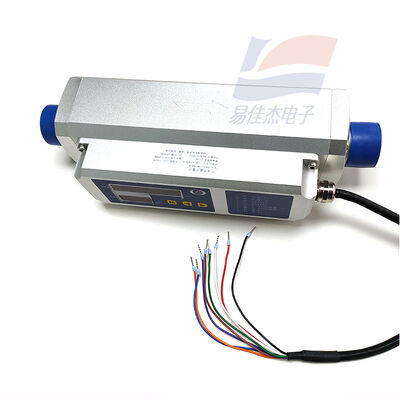

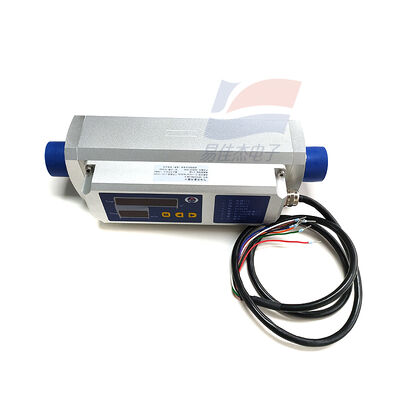

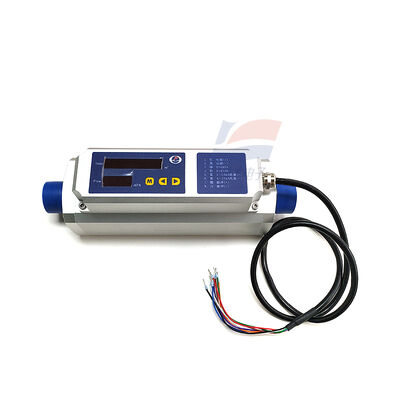

YJJ MF2025BE-AB-A MEMS مقياس تدفق كتلة الغاز الحراري لقياس الغاز الصناعي

وصف المنتج:

YJJ MF2025BE-AB-A MEMS مقياس تدفق كتلة الغاز الحراري لقياس الغاز الصناعي

الخصائص:

I. تفكيك النموذج (MF2025BE-AB-A)

MF2025: السلسلة، **DN25 (1") ** قطر

B: النوع الأساسي (مع العرض)

E: جسم أنابيب من سبيكة الألومنيوم

AB: مزيج الخروج RS485 + 4-20mA

ج: النطاق القياسي / التكوين التقليدي

المعلمات الأساسية

1أداء القياس

الوسيط المقاس: الهواء، النيتروجين، الأكسجين، الأرجون، ثاني أكسيد الكربون، الخ الغازات الجافة والنظيفة

قطر: DN25 (1") ، خيط داخلي G1 "

النطاق (الهواء ، 20 درجة مئوية / 1 atm): 2 ٪ 100 م 3 / ساعة (القياسية)

دقة: ± 2.0% قراءة + 0.5% FS

قابلية التكرار: ≤ ± 0.5% FS

نسبة النطاق: 50: 1 (النطاق الواسع)

وقت الاستجابة: ≤2 ثانية

2الكهرباء والواجهات

إمدادات الطاقة: 24 VDC ± 10%

الخروج: RS485 (Modbus-RTU) + 4-20mA (سرعة التدفق)

الشاشة: LED ، تدفق فوري من 4 أرقام + كمية تراكمية من 8 أرقام

استهلاك الطاقة: ≤2 واط

3البيئة والميكانيكا

درجة حرارة التشغيل: -10°C إلى +55°C؛ البيئة -20°C إلى +60°C

ضغط التشغيل: ≤1.0 MPa

الرطوبة: 0~95% RH (لا توتر)

المواد: سبيكة الألومنيوم (جسم الأنابيب) ، 316L (سائل الاتصال)

درجة الحماية: IP65 (ضد الغبار والماء، الاستخدام في الهواء الطلق)

التثبيت: أفقي / عمودي، لا حاجة لقسم الأنابيب المستقيمة (فائدة النوع الحراري)

4الخصائص الرئيسية

مبدأ النوع الحراري MEMS: قياس مباشر لمعدل تدفق الكتلة ، بدون تعويض درجة الحرارة / الضغط

شريحة استهلاك طاقة منخفضة: الاستقرار على المدى الطويل ، الانجراف الصغير

تخزين البيانات: يمكن تصدير السجلات التاريخية للتحليل

غطاء سبيكة الألومنيوم: خفيف الوزن (حوالي 1.2 كجم) ، مقاوم للتذبذب

التطبيقات الرئيسية

1قياس الغاز الصناعي (الأساس)

الهواء المضغوط: مراقبة استهلاك الغاز في ورشة العمل / المعدات ، تخصيص تكاليف الطاقة ، مراجعة توفير الطاقة

النيتروجين / الأكسجين / الأرجون: المواد الكيميائية ، الإلكترونيات ، اللحام ، تحكم تدفق الغازات المعالجة الحرارية

ثاني أكسيد الكربون: عبوات الغذاء، الدفيئات، غاز الحامض

2البيئة والطاقة

غازات النفايات / غازات العادم: رصد غازات الانبعاثات النظيفة ذات التركيز المنخفض

الغاز / الغاز الحيوي: قياس جودة تدفق الغاز المنزلي / الصناعي (جاف وخالي من الشوائب)

إدارة الطاقة: مراقبة استهلاك طاقة الغاز في المصانع، محاسبة التكاليف

3دعم التصنيع

الإلكترونيات / أشباه الموصلات: نسبة دقيقة وتحكم في تدفق الغازات عالية النقاء (N2/O2/Ar)

الغذاء /: مراقبة الغاز العقيم، تدفق الغازات الحماية

لحام / قطع: التحكم المستقر في غاز الحماية (Ar/CO2)

4المختبرات والمعدات العامة

الغاز التجريبي: تدفق صغير ونسبة الغاز عالية الدقة والقياس

التحكم في الاحتراق: تحكم جودة تدفق الغاز / الغاز المساعد في الحلقة المغلقة

IV. مقارنة النموذج (نفس السلسلة)

MF2025BE-AB-A: DN25 ، 2 ٪ 100 m3 / h ، RS485 + 4-20mA ، مع عرض (هذا النموذج)

MF2032: DN32، 5 ≈ 160 متر3/ساعة

MF2050: DN50، 10 ‰ 400 متر3/ساعة

V. التثبيت والملاحظات

يجب أن تكون الوسيط جافة ونظيفة، خالية من الزيت، ودون مياه مكثفة

تجنب الاهتزازات القوية والتداخلات الكهرومغناطيسية القوية (بعيدًا عن محول التردد)

عندما يتم تثبيته أفقياً ، فإن الشاشة موجهة نحو الأعلى ؛ عندما يتم تثبيتها عمودياً ، فإن اتجاه التدفق من الأسفل إلى الأعلى
