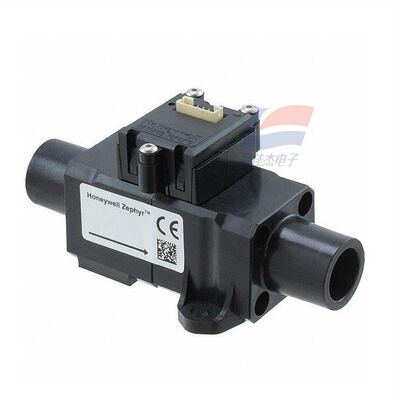

YJJ HAFUHH0050L4AXT MEMS مستشعر التدفق الحراري الشامل للاستخدام الطبي 0-50SLPM

وصف المنتج:

YJJ HAFUHH0050L4AXT مستشعر تدفق الكتلة الحرارية MEMS للاستخدام الطبي 0-50SLPM

الخصائص:

I. معايير النواة (25 درجة مئوية، 1 atm)

النموذج: HAFUHH0050L4AXT

وسيلة القياس: الهواء الجاف والنظيف / الغاز غير التاكل

النطاق: 0 ‰ 50 SLPM (دقة تصل إلى ± 0.05 SLPM)

دقة: ±0.5٪ FS (المقياس الكامل) ، ±0.5٪ قراءة

قابلية التكرار: ± 0.1% FS

وقت الاستجابة: ≤ 1 ms (قياس ديناميكي سريع)

واجهة الخروج: I2C (رقمي) ، مستوى 3.3V

فولتاج إمدادات الطاقة: 310 VDC (عادة 3.3 / 5V)

استهلاك الطاقة: ثابت حوالي 25 ميجاوات، أقصى ≤ 60 ميجاوات

درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية؛ تعويض متوسط 0 درجة مئوية إلى +50 درجة مئوية

المقاومة للضغط: أقصى 60 psi (حوالي 4 بار)

حجم الواجهة: 22 ملم رابط ذكر مخروطي (الاتصال السريع النيوماتيكي)

حزمة: وصلة SIP ذات 6 أقواس ، و غطاء حرارة بلاستيكي مقاوم للاحتراق

العمر: > 5 سنوات (التشغيل العادي) ، متوافقة مع RoHS

مبدأ العمل

يستخدم تكنولوجيا الجسر الحراري

الشريحة تتضمن مقاومة تسخين معزولة + مقاومات استشعار درجة الحرارة في المجالين السابق والآخر.

تدفق الهواء يزيل الحرارة، والفرق في درجة الحرارة بين المياه المرتفعة والمتدنية يتناسب مع معدل تدفق الكتلة.

رقاقة ASIC تكمل تعويض درجة الحرارة، والخطية، والرقمنة، وتخرج إشارة I2C؛

يقيس بشكل مباشر معدل تدفق الكتلة، غير متأثر بتقلبات درجة الحرارة / الضغط.

التطبيقات الرئيسية

المعدات الطبية: التحكم الدقيق في تدفق الأكسجين / الهواء لجهاز التنفس ، آلات التخدير ، أدوات وظيفة الرئة ؛

الأتمتة الصناعية: تقسيم الغازات، غازات الحامض، معدات الكشف عن التسرب، مراقبة تدفق الكتلة الغازية.

مراقبة البيئة: معايرة تدفق مضخة أخذ عينات الهواء، واستقرار تدفق محلل الغاز.

الأجهزة / الهواء النقي: أنظمة الهواء النقي عالية الجودة، مطهرات الهواء مع التحكم في حجم الرياح بالدائرة المغلقة.

أدوات البحث: أنابيب غاز مختبرية، قياس تدفق معدات هوائية دقيقة.

المواصفات:
