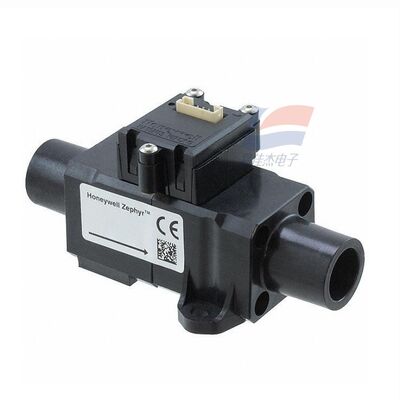

YJJ HAFUHT0050L4AXT مستشعر تدفق الكتلة الحرارية 0-50SLPM للتطبيقات الطبية / الصناعية

وصف المنتج:

YJJ HAFUHT0050L4AXT MEMS مستشعر التدفق الحراري الشامل 0-50SLPM للتطبيقات الطبية / الصناعية

سمات:

I. المعلمات الأساسية (25 درجة مئوية، 1 ضغط جوي)

الموديل: HAFUHT0050L4AXT

وسط القياس: هواء جاف ونظيف/غاز غير قابل للتآكل

النطاق: 0-50 SLPM (لتر قياسي في الدقيقة)

الدقة: ±0.5% FS (مقياس كامل)

القرار: الحد الأدنى 0.002 SLPM

وقت الاستجابة: ≥1 مللي ثانية (قياس ديناميكي سريع)

واجهة الإخراج: I2C (رقمي)، عنوان تابع 0x49، مستوى 3.3 فولت

جهد مصدر الطاقة: 3-10 فولت تيار مستمر (نموذجي 3.3/5 فولت)

استهلاك الطاقة: ثابت حوالي 25 ميجاوات، الحد الأقصى ≥60 ميجاوات

درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية؛ تعويض متوسط ​​من 0 درجة مئوية إلى +50 درجة مئوية

مقاومة الضغط: الحد الأقصى 60 رطل لكل بوصة مربعة (حوالي 4 بار)

حجم الواجهة: خيط داخلي G3/8 (ISO 1179)، متوافق مع موصل ISO 5356

العبوة: موصل SIP ذو 6 سنون، غطاء من البلاستيك الحراري المقاوم للهب

الحياة:> 5 سنوات (التشغيل العادي)، متوافق مع RoHS

ثانيا. تفسير النموذج (HAFUHT0050L4AXT)

HAF: سلسلة زفير

ش: للأغراض العامة

HT: دقة عالية + واجهة مترابطة (تختلف عن الإدراج السريع لـ HH)

0050: نطاق كامل 50 SLPM

L4: مخرج I2C، منفذ خيط G3/8

AXT: التكوين القياسي، لا توجد خيارات خاصة

ثالثا. مبدأ العمل

استخدام تقنية الجسر الحراري الصغير MEMS:

تحتوي الشريحة على مقاوم تسخين معزول + مستشعرات درجة حرارة المنبع والمصب؛

يزيل تدفق الهواء الحرارة، ويتناسب فرق درجة الحرارة بين المنبع والمصب مع معدل التدفق الشامل؛

تكمل شريحة ASIC تعويض درجة الحرارة، والخطية، والرقمنة، وإخراج إشارات I2C؛

القياس المباشر لمعدل تدفق الكتلة، دون أن يتأثر بتقلبات درجة الحرارة/الضغط.

رابعا. التطبيقات الرئيسية

المعدات الطبية: أجهزة التنفس، وأجهزة التخدير، وأجهزة قياس وظائف الرئة للتحكم الدقيق في تدفق الأكسجين / الهواء؛

الأتمتة الصناعية: خلط الغاز، لحام الغاز، معدات كشف التسرب، مراقبة تدفق كتلة الغاز؛

المراقبة البيئية: معايرة تدفق مضخة أخذ عينات الهواء، واستقرار تدفق محلل الغاز؛

الأجهزة / الهواء النقي: أنظمة الهواء النقي المتطورة، وأجهزة تنقية الهواء للتحكم في حجم الهواء في حلقة مغلقة؛

أدوات البحث: خطوط أنابيب الغاز المعملية، قياس تدفق المعدات الهوائية الدقيقة.
