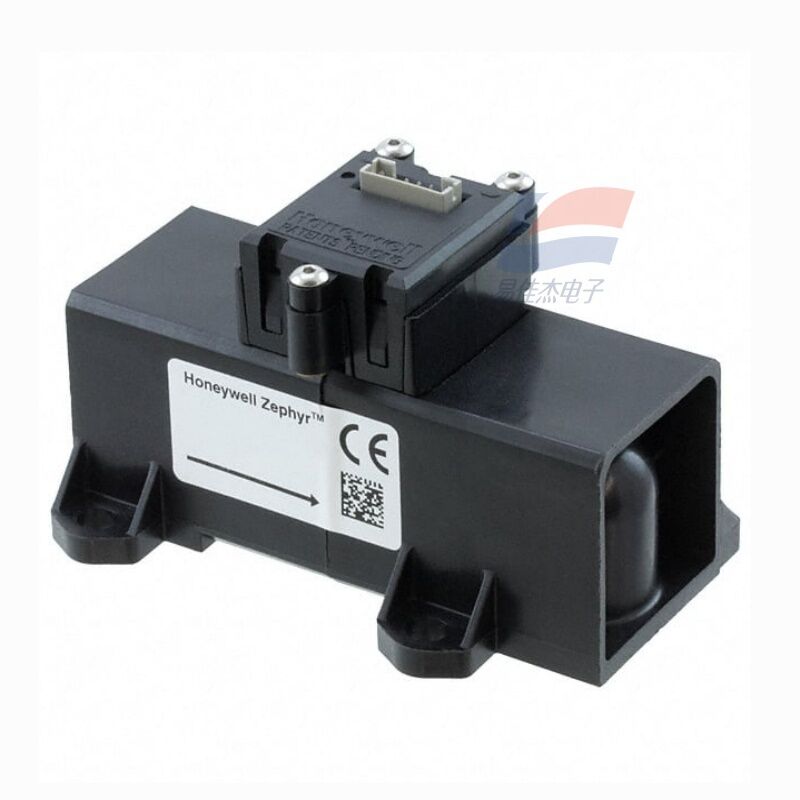

YJJ HAFUHM0020L4AXT مستشعر تدفق الكتلة الحرارية 0-20SLPM للتطبيقات الطبية

وصف المنتج:

YJJ HAFUHM0020L4AXT مستشعر تدفق الكتلة الحرارية 0-20SLPM للتطبيقات الطبية

الخصائص:

I. معايير القلب (25 درجة مئوية، 1 atm، الهواء)

النموذج: HAFUHM0020L4AXT

وسيلة القياس: هواء جاف ونظيف خالي من الزيت / غاز غير مآكل

النطاق: 020 SLPM (الليترات القياسية في الدقيقة)

دقة: ±0.5٪ FS (المقياس الكامل) ، ±0.5٪ قراءة

قابلية التكرار: ± 0.1% FS

الدقة: تصل إلى 0.002 SLPM

وقت الاستجابة: ≤ 1 ms (الديناميكية السريعة)

واجهة الخروج: I2C (رقمي) ، عنوان العبد 0x49، مستوى 3.3V

فولتاج إمدادات الطاقة: 3V10 VDC (عادة 3.3V / 5V)

استهلاك الطاقة: ثابت حوالي 25 ميجاوات، أقصى ≤ 60 ميجاوات

درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية؛ تعويض متوسط 0 درجة مئوية إلى +50 درجة مئوية

المقاومة للضغط: أقصى 60 psi (≈4 bar)

واجهة: 22 ملم مخروط ذكر رابط (ISO 5356) ، نوع إدخال سريع

حزمة: وصلة SIP ذات 6 أقواس ، و غطاء حرارة بلاستيكي مقاوم للاحتراق

شهادة: متوافقة مع RoHS ، عزل الطبية ومكافحة التدخل

II. تفسير النموذج (HAFUHM0020L4AXT)

HAF: سلسلة Zephyr

U: نوع عالمي

HM: دقة عالية + قناة مدى صغير (اختلاف من HH / HT)

0020: مقياس كامل 20 SLPM

L4: مخرج I2C ، واجهة إدخال سريعة 22 مم

AXT: التكوين القياسي ، لا خيارات خاصة

مبدأ العمل

باستخدام MEMS الحرارية microbridge:

الشريحة تتضمن مقاومة تسخين العزل + مقاومات استشعار درجة الحرارة فوق و أسفل التيار.

تدفق الهواء يزيل الحرارة ، الفرق في درجة الحرارة في المياه العليا والأسفل

أجهزة ASIC المدمجة تكمل تعويض درجة الحرارة، والخطية، والرقمنة، والمخرجات I2C؛

يقيس بشكل مباشر معدل تدفق الكتلة، غير متأثر بتقلبات درجة الحرارة / الضغط.

IV. التطبيقات الرئيسية (سيناريوهات الدقة العالية منخفضة التدفق)

المعدات الطبية:

التحكم الدقيق في نسبة خليط الأكسجين / الهواء في أجهزة التنفس / آلات التخدير

مراقبة التدفق المنخفض لأدوات وظيفة الرئة، أجهزة التبخير (0 ٪ 20 SLPM)

الأتمتة الصناعية:

نسبة الغاز الدقيقة (مثل غاز الحامض، غاز غير فعال)

معدات الكشف عن التسرب، ومعايرة وتثبيت جهاز تحليل الغاز منخفضة التدفق

مراقبة البيئة:

نظام التحكم في الحلقة المغلقة للدفق المنخفض لمضخات أخذ عينات الهواء، محللات مركبات عاديّة

البحوث والمختبرات:

قياس التدفقات الدقيقة لخطوط أنابيب الغاز والمعدات الهوائية الدقيقة

الأجهزة / الهواء النقي:

منظفات الهواء الراقية ، الهواء النقي الطبية مع ردود الفعل منخفضة التدفق

المواصفات:
