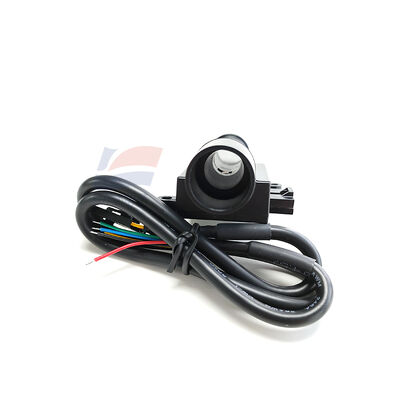

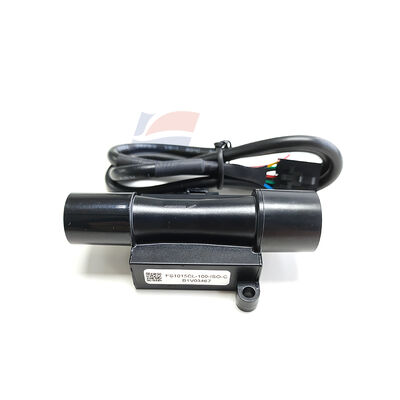

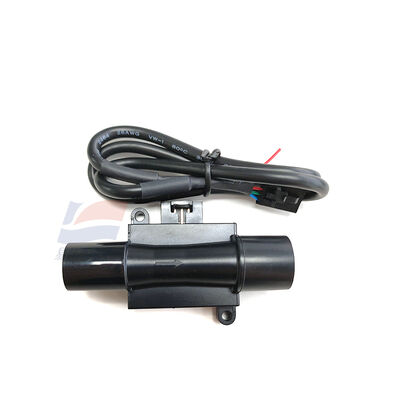

YJJ FS1015CL-100-ISO-C MEMS مقياس تدفق كتلة الغاز الحراري 0-100SLPM المعدات الطبية

وصف المنتج:

YJJ FS1015CL-100-ISO-C MEMS مقياس تدفق كتلة الغاز الحراري 0-100SLPM المعدات الطبية

الخصائص:

بيان النموذج

FS1015CL: سلسلة تدفق الكتلة الحرارية SiXiang MEMS (بدون هيكل مستقيم للدفق المنقسم)

100: النطاق 0 - 100 SLPM (الليترات القياسية في الدقيقة، عند الضغط القياسي و 20 درجة مئوية)

ISO: واجهة القناة الطبية القياسية ISO15mm (تستخدم عادة في أجهزة التنفس)

ج: مخرج مزدوج: 0.5 - 4.5 فولت الجهد التناظري + إشارة رقمية IIC

II. المعلمات الكهربائية الأساسية والأداء

النطاق: 0 - 100 SLPM ، نسبة النطاق 100: 1 (يمكن قياس معدلات تدفق صغيرة جدًا) ، الحد الأدنى لمعدل تدفق بدء التشغيل < 0.5 SLPM

الدقة: ± 1.5% القراءة + 0.2% FS) ، ويمكن تكرارها ≤ 0.25% FS

إمدادات الطاقة: 5 فولت DC ± 5٪ ، استهلاك الطاقة الإجمالي ≤ 50mW (استهلاك الطاقة المنخفض ، إمدادات الطاقة المدمجة في الجهاز)

المحاكاة: 0.5V (0 معدل تدفق) إلى 4.5V (المقياس الكامل 100SLPM) الجهد الخطي

الرقمية: الاتصال IIC، الاتصال المباشر إلى جهاز التحكم الصغير / PLC لقراءة قيم تدفق الكتلة

مقاومة الضغط: أقصى مقاومة للضغط 0.2MPa (2bar) ، فقدان ضغط العمل العادي ≈ 1300Pa (خسارة ضغط منخفضة ، لا وجود لضغط زائد)

سرعة الاستجابة: ≤ 8ms، التقاط سريع لمعدل التدفق الفوري

الوسائط المطبقة: الهواء، O2، N2، الغازات الطبية المختلطة، الخ. غازات نظيفة وجافة بدون زيت، بخار الماء، الغبار

بيئة العمل: 10-55 درجة مئوية، مادة الاتصال PPS، قابلة لإعادة الاستخدام بعد التطهير الطبية الكحولية

III. مزايا المنتج

قياس تدفق الكتلة الحرارية ، لا حاجة إلى تعويض درجة الحرارة والضغط ، يخرج مباشرة معدل تدفق الكتلة القياسي (غير متأثر بتقلبات درجة الحرارة والضغط)

مستقيم بدون هيكل التحايل ، وفقدان ضغط منخفض ، لا يعيق مسار الغاز ؛ اتصال سريع ISO15 طبي ، إدخال مباشر وإزالة أنابيب التهوية

الانجراف الصفري الصغير ، الاستقرار العالي ، غير عرضة للتحرك في المعدات الطبية أثناء التشغيل المستمر لفترة طويلة

IV - أغراض التطبيق

1المعدات الطبية (القوة الرئيسية)

أجهزة التنفس / أجهزة التخدير: مراقبة تدفق الأكسجين في الوقت الفعلي ، الغاز المختلط بين الهواء والأكسجين ، التحكم في تركيز الأكسجين في الحلقة المغلقة ، إحصاءات حجم المد والجزر ؛ المكونات القياسية لوحدة العناية المركزة ،أجهزة التهوية الطارئة

مولدات الأكسجين ، أجهزة التهوية غير الغازية: جمع تدفق المدخل / المخرج ، حماية إنذار انقطاع تدفق غير طبيعي

أجهزة الرؤية الطبية، ومعدات الغاز العلاجي: تحكم تدفق الغازات

2المختبرات الصناعية

جهاز نسبة الغاز: نسبة الكمية للنيتروجين والهواء، إمدادات الغاز الدقيقة في مسار الغاز في المختبر

معدات اكتشاف التسرب، محلل الغاز: جمع تدفق في الوقت الحقيقي لمصادر الغاز ذات النطاق الصغير

المعالجة المسبقة للدخان البيئي، قياس مسار غازات الاحتراق التحفيزي الصغيرة

3الطاقة الجديدة والأتمتة

مراقبة تدفقات مدخلات هيدروجين الهواء في خلايا الوقود، مراقبة الكمية للغازات في معدات الاحتراق الصغيرة

المواصفات:
