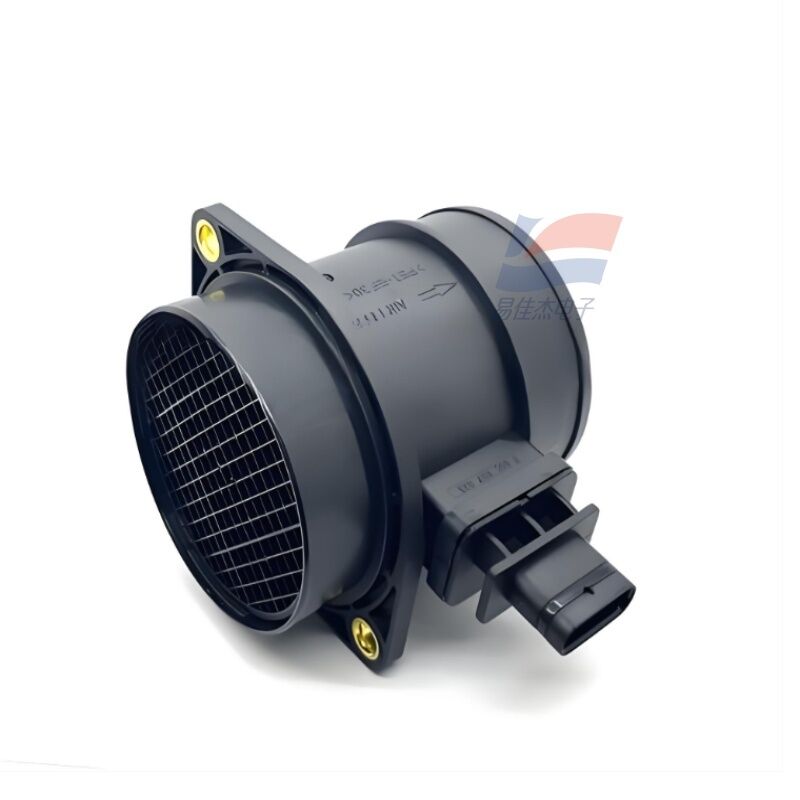

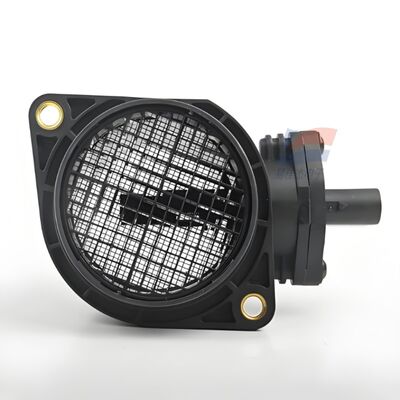

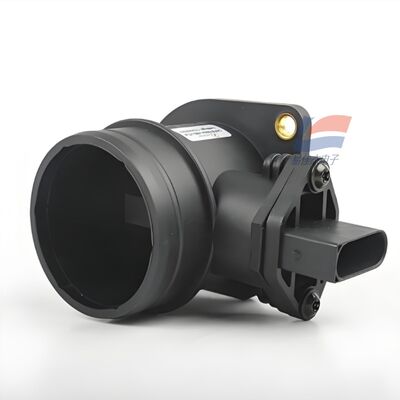

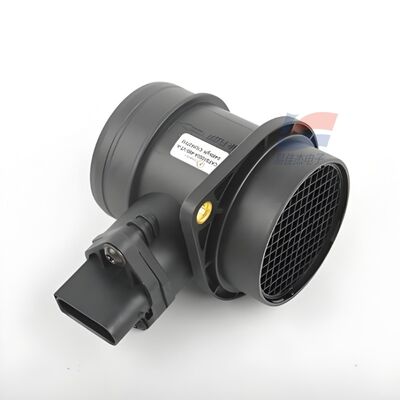

YJJ CAFS1000A مستوى أجهزة استشعار تدفق الهواء للسيارات - مقياس تدفق الغاز مع DN60

وصف المنتج:

YJJ CAFS1000A مستوى أجهزة استشعار تدفق الهواء للسيارات - مقياس تدفق الغاز مع DN60

الخصائص:

معلومات النموذج الأساسية

السلسلة: جهاز استشعار تدفق الهواء CAFS1000 للسيارات

النموذج: CAFS1000A (مقياس تدفق الهواء المتكامل من نوع الأنابيب ، النموذج المتوافق مع معدات المضيف)

مبدأ القياس: رقاقة السيليكون الحرارية MEMS ، القياس المباشر لجودة تدفق الهواء (كغ / ساعة) ، تدفق غير حجمي

II. معايير الأداء الأساسية

1مواصفات قياس التدفق

النطاق القياسي: 10 - 1000 كجم/ساعة (يمكن تخصيص نطاقات 250/320/370/800 كجم/ساعة)

الحد الأقصى لسرعة تدفق الهواء: 0 - 60 م/ث

وسيط القياس: الهواء النظيف والجاف، الغاز الخامل، الغبار الكبير المحظور، تلوث النفط، الغاز المختلط بالنفط والماء

دقة القياس: ±2.0% FS (خطأ شامل في النطاق الإجمالي)

قابلية التكرار: < 0.5% FS

وقت الاستجابة T90: ≤15ms (التقاط السريع لدخول المحرك العابر)

الحد الأقصى للتسامح الضغط الثابت: 0.3 MPa (3bar)

مقاومة الصدمة: 100 غرام، مستقرة في بيئة السيارة الملتوية

2المعلمات الكهربائية

فولتاج إمدادات الطاقة: 7 - 24VDC (معيار نظام المركبة 12V ، مركبة الديزل متوافقة 24V)

الجهد العامل النموذجي: 12 فولت DC

التيار العامل: <50mA (حالة 14V)

إشارة الإخراج (خياران ، مصنع مخصص)

مخرجات الجهد التناظري: 1 - 5 فولت مخرجات نسبية خطية (حل المركبة الرئيسي)

خروج النبضات الترددية: متوافق مع ECU القديم

معايرة الحرارة الكاملة ASIC المدمجة ، لا حاجة إلى دائرة تعويض الحرارة الإضافية

درجة الحماية: IP40

3الحرارة والبيئة

درجة حرارة العمل: -40 درجة مئوية + 125 درجة مئوية (بيئة درجة حرارة واسعة في غرفة المحرك)

درجة حرارة التخزين: -40 درجة مئوية + 125 درجة مئوية

تحمل الرطوبة: 0 - 100٪ RH ، يمكن أن تتحمل بخار الماء المكثف قليلاً

مرجعية المعايرة: 20 درجة مئوية، ضغط جوي قياسي 101.325 كيلوبايت

4الهيكل الميكانيكي

مادة الغلاف: ABS البلاستيك الهندسي المقاوم للحرارة

طريقة التثبيت: نوع فلانج أنبوب الاستيعاب المباشر ، مثبت بين فلتر الهواء والضغط

علامة اتجاه التدفق: ملصقات القشرة اتجاه تدفق الهواء ، لا يمكن تثبيته في الاتجاه المعاكس

الواجهة الكهربائية: عبارة عن جهاز توصيل متعدد الدبابيس قياسي للسيارة، يرتبط مباشرة بجهاز تحكم الكهرباء في المركبة

المزايا الرئيسية للمنتج

شريحة MEMS الحرارية، الخروج المباشر لجودة تدفق الهواء، ECU لا يتطلب تحويل الكثافة

الحرارة المتكاملة في المصنع والتعويض الخطي، تبسيط تطوير ECU

نطاق فولتاج السيارة الرائع 7 - 24 فولت، عالمية للسيارات البنزينية / الديزل

استجابة ≤ 15ms ، مطابقة دقة لتسارع الطوارئ للمحرك ، ظروف العابرة العاطلة

مركز مستشعر الحالة الصلبة، لا يوجد فيلم ضعيف، مضاد للغبار، مضاد لتأثير تدفق الهواء، عمر طويل

الخروج التناظري الخطي 1 - 5 فولت، متوافق مع مجموعة الكمبيوتر المحمولة للسيارات

IV. سيناريوهات التطبيق الرئيسية

1نظام الطاقة للسيارات (التطبيق الأساسي)

مراقبة جودة تدفقات مدخول محركات البنزين / الديزل التي يتم التحكم فيها إلكترونياً

عنصر جمع ECU الأساسي لحساب حجم حقن المحرك: يتحكم بدقة في الحقن بناءً على حجم الإدخال ، ويحسن الطاقة واستهلاك الوقود وانبعاثات العادم

أجزاء استبدال عدادات المدخول للسيارات الركاب والسيارات التجارية والشاحنات الخفيفة والسيارات المعدلة

مراقبة حلقة مغلقة لتدفق شحنات التوربو

2معدات الغاز الصناعي و معدات الاحتراق

غاز المرجل، التحكم في نسبة الوقود في المحرق الصناعي

ضاغط الهواء، مولد الغاز مجموعة مراقبة تدفق المدخول

معدات معالجة غازات العادم (EGR إعادة تدفق غازات العادم) الكشف عن نسبة الهواء

3المعدات التجارية

وحدات الهواء النقي الكبيرة، معدات التطهير الصناعي قياس الهواء الكبير

أفران الهواء الساخن للوقود / الغاز ، معدات التجفيف التحكم في تدفق الهواء بالدائرة المغلقة

V. التمييز بين طرازات السلسلة

CAFS1000A: عداد تدفق السيارات المتكامل من نوع الأنابيب الكبيرة (10 - 1000 كجم / ساعة ، مكملة للسيارة)

CAFS1000B: نموذج التدفق الدقيق للأنابيب من نوع الصفيحة الصغيرة ، مناسبة للطرق الهوائية الصناعية الصغيرة ومولدات الأكسجين الطبية

CAFS3000: أجهزة استشعار تدفق MEMS ذات المدى المنخفض من نوع الإدراج المصغرة (مستوى SCCM للغازات الصغيرة)
