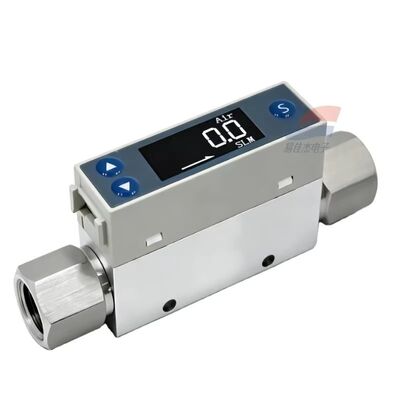

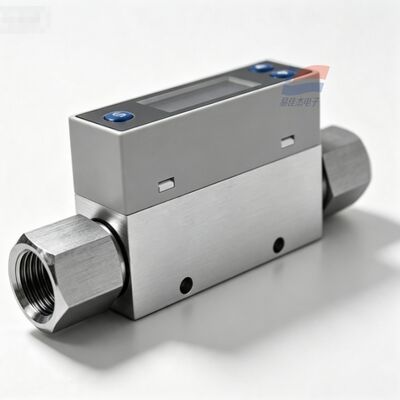

مستشعر تدفق الكتلة الحراري MEMS YJJ TC5200-01-L010-A-C6-P3 0-10sccm G1/8 للمختبر

وصف المنتج:

YJJ TC5200-01-L010-A-C6-P3 MEMS مستشعر تدفق الكتلة الحرارية للغاز 0-10sccm G1/8 لمختبر تدفق الميكرو لتحكم مسار الغاز

الخصائص:

I. معايير الأداء الأساسية
مبدأ الاستشعار: MEMS نوع الحرارة الكهروميكانيكية الدقيقة ، يقيس مباشرة معدل تدفق كتلة الغاز القياسي ، غير متأثر بتقلبات درجة الحرارة والضغط
نطاقات التدفق الاختيارية: 0-10 سم مكعب ~ 0-200 سم مكعب ؛ نطاق TC5200-04-C1000-A-C6-P3 0-1000 سم مكعب
دقة القياس: ±2.0٪ FS
قابلية التكرار: ≤1.0%FS
تحرك النقطة الصفرية: ≤0.5%FS
وقت الاستجابة: ≤5ms، استجابة سريعة لتغيرات في تدفق الهواء
الدقة: 0.1%FS
الوسائط المسموح بها: الهواء، النيتروجين، الأرجون، الأكسجين، ثاني أكسيد الكربون، الهيليوم، الخ، الغازات الجافة والنظيفة غير السامة
المواصفات الكهربائية
مصدر الطاقة: 9-24 VDC مصدر الطاقة المتردد
الاستهلاك الكلي للطاقة: تيار تشغيل < 30mA ، استهلاك طاقة منخفض مناسب لتزويد الطاقة على المدى الطويل
مخرج الإشارة (A يمثل مخرج كامل)
التناظرية: 4-20mA مخرج التيار، 0-5V مخرج الجهد
الاتصالات الرقمية: بروتوكول RS485-Modbus-RTU
C6: واجهة المحطة الكهربائية ذات الستة دبوس
P3: مخرج مفاتيح إنذار تدفق الإرسال
تكوين الشاشة: شاشة LCD متكاملة للكريستال السائل، وعرض الوقت الحقيقي للتدفق الفوري، والتدفق التراكمي، ودرجة الحرارة المتوسطة
المقاومة للضغط والمعايير البيئية
واجهة الأنابيب: -04 = G1 / 4 خيط داخلي ؛ يمكن اختيار نسخة التدفق الكبير كواجهة G1/2
المقاومة القصوى للضغط: 1.0 MPa
درجة حرارة التشغيل: -20°C ~ +70°C
درجة حرارة التخزين: -30°C ~ +80°C
الرطوبة المطبقة: 0-95٪ RH ، لا يوجد مياه التكثيف
مادة جسم الصمام: سبيكة الألومنيوم للطيران، مقاومة للاستخدام، هيكل خسارة ضغط منخفضة
IV - الخصائص الوظيفية الأساسية
وظيفة تراكم إجمالي التدفقات المدمجة
دعم للتعديل متعدد غازات المعلمات
أزرار اللوحة الأمامية، على الموقع تكوين نقرة واحدة من النطاق، عتبة الإنذار وعنوان الاتصال
الحجم المدمج ، تركيب الأنابيب ، مناسبة لمسار غاز تجريبي ضيق
إنتاج إنذار ترانزستور PNP/NPN
الخامس: سيناريوهات التطبيق الصناعي (قائمة الكلمات الرئيسية عن عنوان التصدير)
أنابيب إمدادات الغاز في المختبرات، ومراقبة غازات عمليات أشباه الموصلات، وغازات الحماية لحام (الأرجون، النيتروجين) ، ومراقبة استهلاك الطاقة بالهواء المضغوط، ومعدات اختبار بطاريات الطاقة الجديدة،خط أنابيب الغاز الطبي، الكشف عن غازات الغاز الحيوي، إمدادات غازات القطع بالليزر، معدات الكشف عن التسربات، أدوات تجربة السوائل الجامعية
