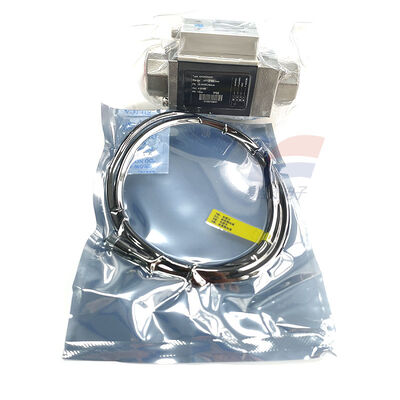

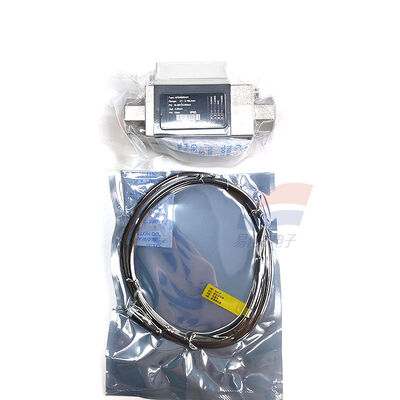

مستشعر تدفق سائل الماء YJJ AFD4020A33 Vortex 2-16 لتر/دقيقة RS485 مع شاشة درجة الحرارة للمواد الكيميائية

وصف المنتج:

YJJ AFD4020A33 أجهزة استشعار تدفق المياه السائلة 2-16L / min RS485 مع عرض درجة الحرارة للكيماويات

الخصائص:

مبدأ الكشف

بناءً على مبدأ شارع الفوركس فون كارمان، مجهز بشريحة MEMS للدراسة الكهربائية؛ عندما يتدفق السائل عبر المقيد، يتم إنشاء دوامات،و تردد الدوامات متناسب مع معدل تدفق السائللا توجد أجزاء متحركة للارتداء في الداخل، وهي مقاومة للسوائل غير النظيفة ولها استقرار قوي.

II. معايير الأداء الأساسية

نطاق التدفق القياسي: 2 - 16 لتر/دقيقة

دقة القياس: < ± 3.0٪ FS

خطأ التكرار: ≤ 2.0٪ FS

درجة حرارة السائل المسموح بها: 0 °C - + 90 °C (لا يمكن أن تتجمد الوسط أو تتكثف)

مواصفات ضغط العمل: ضغط العمل التقليدي 10 بار، الحد الأقصى لضغط المقاومة الفوري 16 بار

المعلمات الكهربائية

فولتاج إمدادات الطاقة: DC 18 - 28 VDC

تكوين مخرج التيار: مخرج إشارة النبض NPN ؛ اختياري 4 - 20mA ، 1 - 5V ، RS485 - Modbus ، PNP output

سرعة الاستجابة: اكتساب إشارات الدوران السريعة، مناسبة لمراقبة تدفق السائل الفوري

المواصفات البيئية والفيزيائية

درجة حرارة بيئة عمل جهاز الاستشعار: -10°C - +65°C

مادة السائل المتصلة: SUS304 الفولاذ المقاوم للصدأ + PPS البلاستيك الهندسي المقاوم للمواد الكيميائية الشائعة على أساس الماء

واجهة الأنابيب: G3/8 خيط داخلي

حجم الجسم الرئيسي: الجسم الرئيسي 40 × 40mm ، الطول الإجمالي 59.3mm ، القفل السادس 31mm

V. مزايا المنتج الأساسية

الداخلية لا أجزاء متحركة، لا ارتداء ميكانيكي، عمر خدمة طويل، حجم صيانة منخفضة في المستقبل

خسران ضغط منخفض في قناة التدفق، وخسارة ضغط صغيرة جداً في خطوط الأنابيب، تأثير جيد لتوفير الطاقة

مقاومة للشوائب البسيطة، غير عرضة للانسداد، مناسبة لتدوير المياه الصناعية، ظروف الجرعة الكيميائية

طرق الخروج الغنية ، يمكن توصيلها إلى PLC ، وبرنامج الكمبيوتر العلوي لمقياس التدفق

صمام إبرة متكامل اختياري ، يدمج مباشرة صمام تنظيم التدفق ، يلغي ملحقات الصمام الخارجية

المواصفات:
