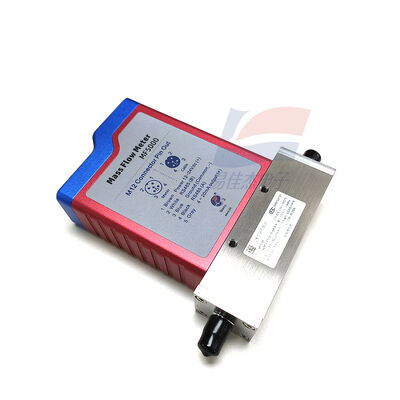

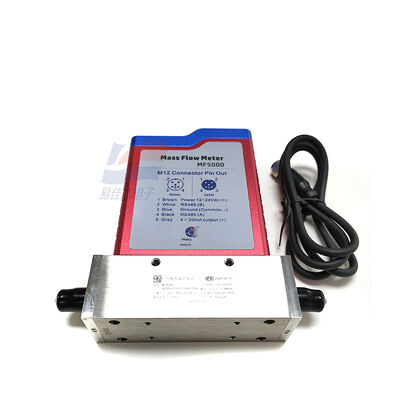

YJJ MF5006-N-50-B-D-R مقياس تدفق كتلة الغاز المدمج لمعدات الليزر لحماية غازات التحكم

وصف المنتج:

YJJ MF5006-N-50-B-D-R مقياس تدفق كتلة الغاز المدمج لمعدات الليزر لحماية غازات التحكم

الخصائص:

I. تحليل مفصل لجدول رموز النموذج

حقل الترميز شرح مفصل

MF5006 سلسلة MF5000 ، قطر DN6 ، منفذ الهواء الخيط الخارجي 1/4-NPT

N النسخة القياسية غير المقاومة للانفجار العادية، بدون شاشة LCD

50 المقياس الكامل 0.5 - 50 SLPM (الليترات القياسية في الدقيقة)

B 4-20mA خروج إشارة التيار التناظري

D معايرة المصنع باستخدام الهواء؛ يدعم تبديل معامل تصحيح للنيتروجين، الأكسجين، الأرجون، ثاني أكسيد الكربون، الخ الغازات النظيفة

R الهيكل الأساسي للنسخة القياسية

مبدأ القياس

رقاقة استشعار حرارية MEMS لفرق درجة الحرارة الثابتة، تكتشف مباشرة معدل تدفق كتلة الغاز، مكافأة حرارة وضغط متضمنة تلقائيًا،لا تتأثر بتقلبات في ضغط غاز الإمداد ودرجة حرارة البيئةهيكل استشعار الممر، فقدان ضغط خط الأنابيب منخفض للغاية.

III - معايير الأداء الأساسية

نطاق التدفق: 0.5 - 50 SLPM

دقة القياس: ± 1.5 + 0.5% FS

خطأ التكرار: ≤ ± 0.75% FS

نسبة المدى: 100:1، يمكن قياسها بشكل مستقر من تدفق صغير إلى تدفق كبير

وقت الاستجابة T90: ≤ 125ms

حالة المعايرة: 20 درجة مئوية، ضغط جوي قياسي، هواء نظيف

المواصفات الكهربائية

مصدر الطاقة: 8 - 24 فولت مصدر الطاقة الصناعي المتردد

التيار العامل الإجمالي: ≤ 50mA

إشارة الإخراج: B المواصفات 4 - 20mA الخروج الحالي الخطي، 4mA يتوافق مع معدل التدفق 0، 20mA يتوافق مع كامل المقياس 50 SLPM

واجهة الاتصال: رقم RS485 ، لا شاشة LCD ؛ مناسبة للاتصال المباشر بوحدة اكتساب PLC

V - المعايير البيئية و المعايير الضغطية

درجة حرارة بيئة الأداة: -20°C ~ +65°C

درجة حرارة الغاز المقاسة: -10°C ~ +55°C

الحد الأقصى للقدرة على تحمل الضغط: 1.5MPa (15bar)

رطوبة العمل: 0 - 95% RH ، لا وجود لتكثيف بخار الماء

الوسيط المتوافق: الهواء، النيتروجين، الأكسجين، الأرجون، ثاني أكسيد الكربون، الخ غاز جاف وغير متآكل

درجة الحماية: IP40

VI - معايير الهيكل الميكانيكي

واجهة خط الأنابيب: 1/4-NPT الخيط الخارجي

قطر قناة الاستشعار الداخلي 6 ملم

مادة تجويف مسار الغاز: 304 الفولاذ المقاوم للصدأ

يدعم التثبيت الأفقي والعمودي متعدد الاتجاهات

VII. خصائص المنتج

خسارة ضغط منخفضة للغاية ، لن تسبب انخفاض ضغط خط أنابيب الغاز

نسبة نطاق واسع، يمكن قياس بشكل مستقر 0.5SLPM معدل تدفق الغاز الصغير

المعيار 4 - 20mA منخفضة التيار الصناعي، الأسلاك بسيطة، متوافقة مع معظم معدات التحكم الصناعية

الجسم المدمج دون عرض، يوفر مساحة التثبيت، مناسبة لدمج في المعدات مسار الغاز داخليا

التداخلات الكهرومغناطيسية المضادة للطاقة الكهرومغناطيسية الصناعية ، متوافقة مع ظروف المختبرات ، أشباه الموصلات ، معدات اللحام

ثامن، سيناريوهات صناعة التطبيقات (استيراد كلمة رئيسية SEO)

دائرة إمدادات الغاز في المختبر، مراقبة مسار الغاز في معدات توليد الأكسجين، غاز الحماية لحام، غاز عملية أشباه الموصلات، الكشف عن أنابيب الهواء المضغوط، غاز مدخل خلايا الوقود،جهاز أخذ عينات الهواء البيئينظام إمدادات الغازات الخاملة
