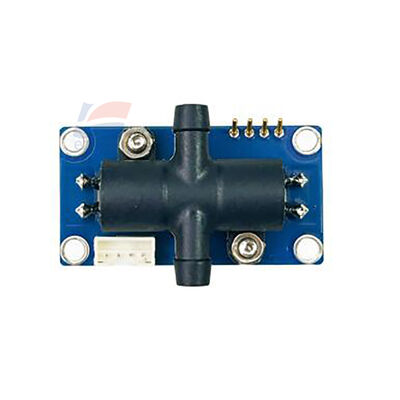

مستشعر تدفق تركيز الأكسجين بالموجات فوق الصوتية YJJ DM-OFC-B3 وحدة TOF O2 مع EMC محسّن

وصف المنتج:

YJJ DM-OFC-B3 مستشعر تدفق تركيز الأكسجين بالموجات فوق الصوتية TOF O2 Module مع EMC المحسن

الخصائص:

مستشعر تدفق تركيز الأكسجين بالموجات فوق الصوتية DM-OFC-B3

وصف المعلمات

النموذج: DM-OFC-B3، TOF طريقة فرق وقت الطيران بالموجات فوق الصوتية، نسخة التكوين العليا من سلسلة DM-OFC، ** التعويض المزدوج لدرجة الحرارة والضغط + مكافحة التداخل الكهرومغناطيسي المحسن**،متوافق مع أجهزة التنفس الطبية ذات التدفق العالي للغاية ومعدات العلاج بالأكسجين عالية التدفق HFNC؛ فقط للغاز المختلط الثنائي O2/N2

معلومات أساسية

- النموذج: DM-OFC-B3

- مبدأ الكشف: وقت الطيران بالموجات فوق الصوتية

- وسيلة قياس: غاز خليط ثنائي الأكسجين + النيتروجين (إنتاج الأكسجين PSA / غاز إخراج جهاز التهوية)

- التطبيقات: أجهزة التنفس الطبية، أجهزة العلاج بالأكسجين عالية التدفق HFNC، وحدات توليد الأكسجين الصناعية ذات التدفق الكبير؛ مراقبة متزامنة عبر الإنترنت لنقاء الأكسجين + تدفق الغاز،ODM تكامل كامل للآلة، استبدال أجهزة الاستشعار القديمة

- وضع الإصدار: B0 الإصدار الأساسي → B1 الإصدار المحسن → B2 مع تعويض الضغط → ** B3 نموذج الرائدة، EMC محسنة، تدخل مكافحة الكهرومغناطيسية أقوى،مناسبة للمعدات الطبية**

معايير القياس الأساسية

- نطاق تركيز الأوكسجين: ** 20.5٪ ~ 95.6٪ VOL **

- دقة التركيز: 0.1% VOL

- دقة التركيز: ± 1.2% FS (5 ~ 50 °C، درجة حرارة وضغط تعويض مزدوج)

- نطاق التدفق: **0 ~ 30 لتر/دقيقة**

- دقة التدفق: 0.1 لتر/دقيقة

- دقة التدفق: ± 0.2 لتر/دقيقة

- وقت الاستجابة T90: ≤0.8s

- التسخين المسبق: تشغيل تشغيل سريع، يصل إلى دقة كاملة في غضون 2 دقيقة

المعلمات الكهربائية

- فولتاج التغذية: DC 5V ~ 12V (DC12V النموذجي)

- متوسط التيار العامل: ≤50mA

- مخرج الاتصال: UART TTL 3.3V (9600 معدل باود) ، RS485 اختياري

- مدمجة: ** درجة حرارة مزدوجة + خوارزمية تعويض الضغط + تعزيز التوافق الكهرومغناطيسي EMC ** ، القياس المستقر في وجود تداخلات محرك وتحويل مصدر الطاقة

الظروف البيئية

- درجة حرارة العمل: 5°C ~ 50°C

- رطوبة العمل: 5 ~ 85٪ RH، ** بدون تكثيف **

- الحد الأقصى لضغط التسامح: 180kPa

- متطلبات غاز العينة: التصفية المسبقة وإزالة الرطوبة ، لا يوجد ماء سائل ، غبار ، CO2 / VOC وغازات الشوائب الأخرى

- عمر الخدمة: ≥10 سنوات، لا توجد عناصر استهلاكية كهروكيميائية، خالية من المعايير المتكررة لفترة طويلة

المواصفات الفيزيائية

- الأبعاد: 120.5 × 22 × 22 مم

-وزن: 25 غرام

- مسار الغاز: مسار غاز مستقيم ، وفقدان ضغط منخفض للغاية ، لا توجد قيود اتجاه للغاز المدخل والمخرج ، مريحة لدمج خط الأنابيب

نقاط بيع المنتجات

1. تكنولوجيا الموجات فوق الصوتية TOF ، ** جمع متزامن لصفاء الأكسجين + معايير معدل التدفق ** ، وحدة واحدة تحل محل أجهزة استشعار 2

2التعويض المزدوج لدرجة الحرارة والضغط + تعزيز الكهرومغناطيسية الكهرومغناطيسية ، مكافحة التداخل الكهرومغناطيسي ، مناسبة لظروف الكهرومغناطيسية المعقدة للمعدات الطبية

3حد أعلى لسرعة التدفق زاد إلى 30L / min ، مناسبة لجهاز التنفس ، وتدفق كبير HFNC عالية تدفق معدات العلاج بالأوكسجين

4لا توجد عناصر استهلاكية، ومدة خدمة طويلة، مما يقلل من تكاليف المعايرة والصيانة لاحقا

5. إنتاج سلسلة رقمية UART ، مريحة لربط اللوحة الأم المضمنة ، ودعم تطوير ODM واستبدال الصيانة للمعدات الطبية
